金航標kinghelm公司研發生產5G天線KH-5G-SMAJ-131MM

發布時間：2021-12-27作者來源：金航標瀏覽：2936

為迎接5G大時代的到來，金航標kinghelm（m.51zhuzhe.com）在以前的2G、4G天線的共性技術的基礎上，研發團隊不斷研發5G天線新產品投入市場。現在推出型號為KH-5G-SMAJ-131MM的5G天線，外觀為黑色船槳形，sma-j的轉接口，為客戶的5G智能終端的信號無線傳輸服務。可以適用于中興、吉祥騰達、TP-LINK等無線5G路由器等產品，以及其他用5G作為信號通信的各種小型無線通訊設備。

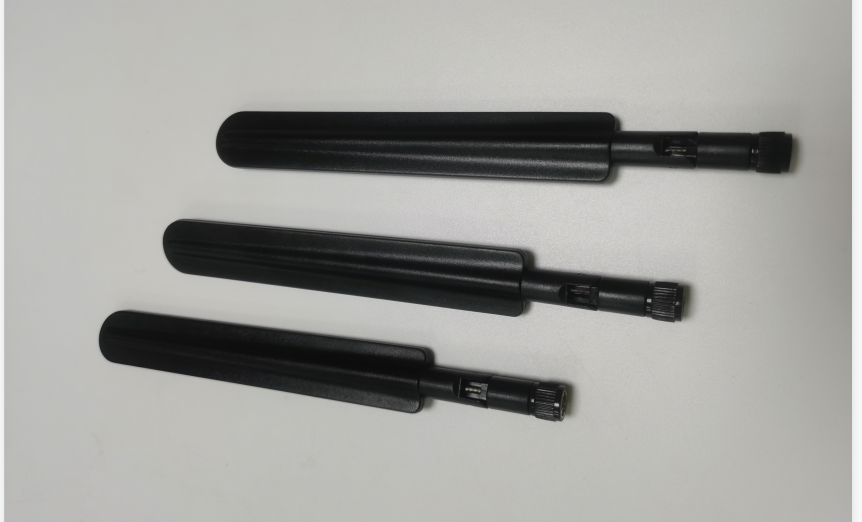

kinghelm金航標5G天線KH-5G-SMAJ-131MM

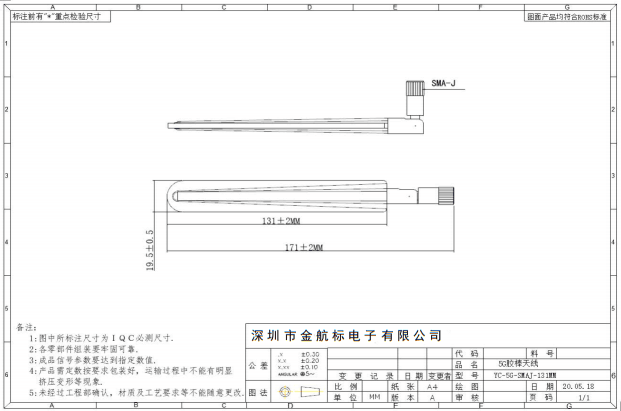

一．工程圖紙 Product Drawing ：

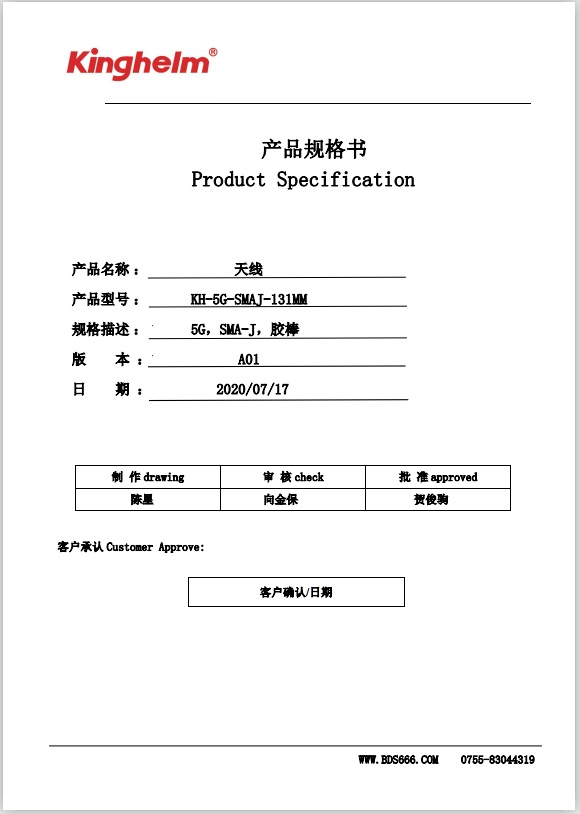

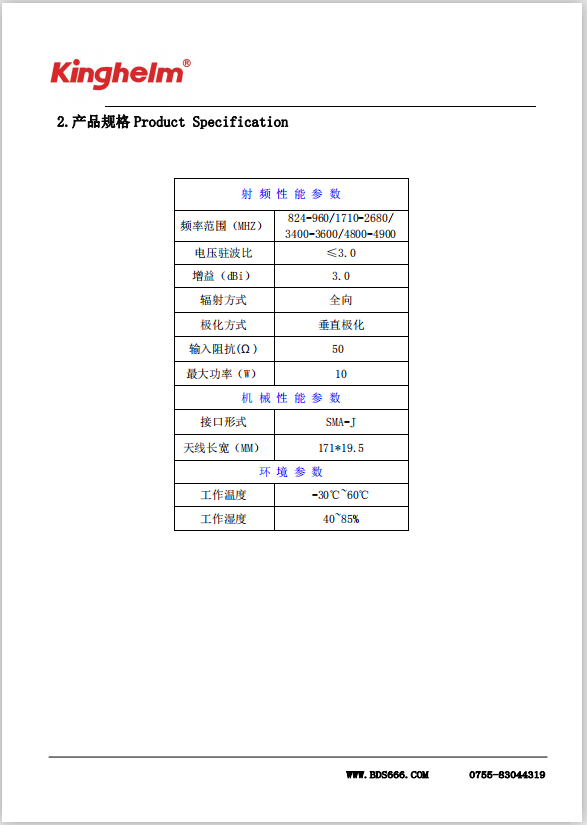

二 . 產品規格 Product Specification ：

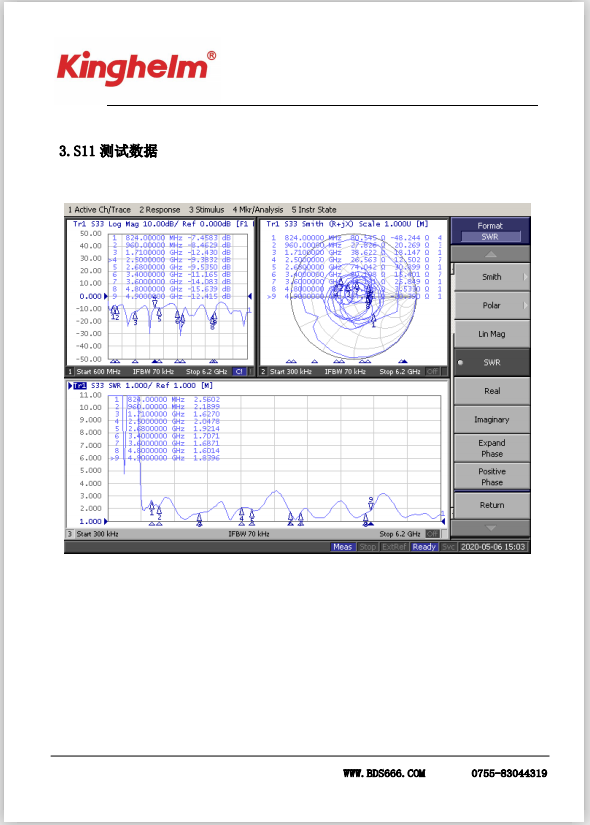

三． S11 測試數據

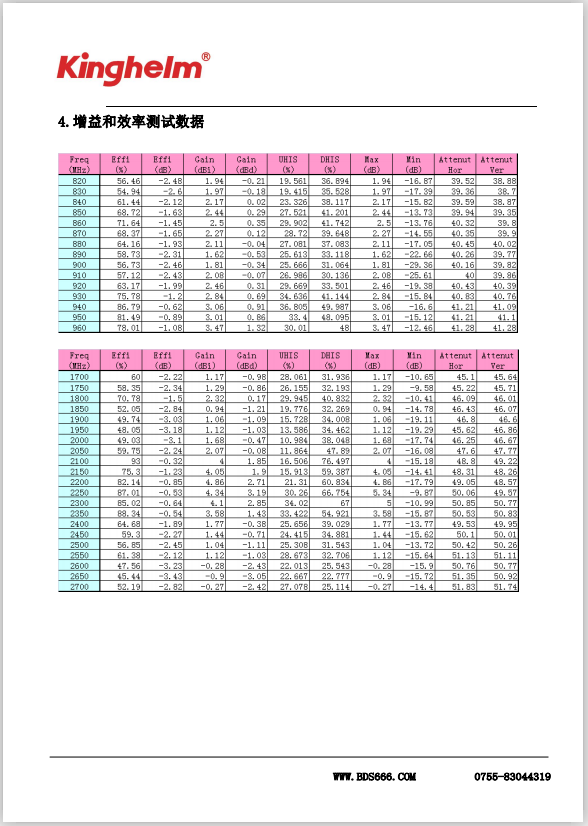

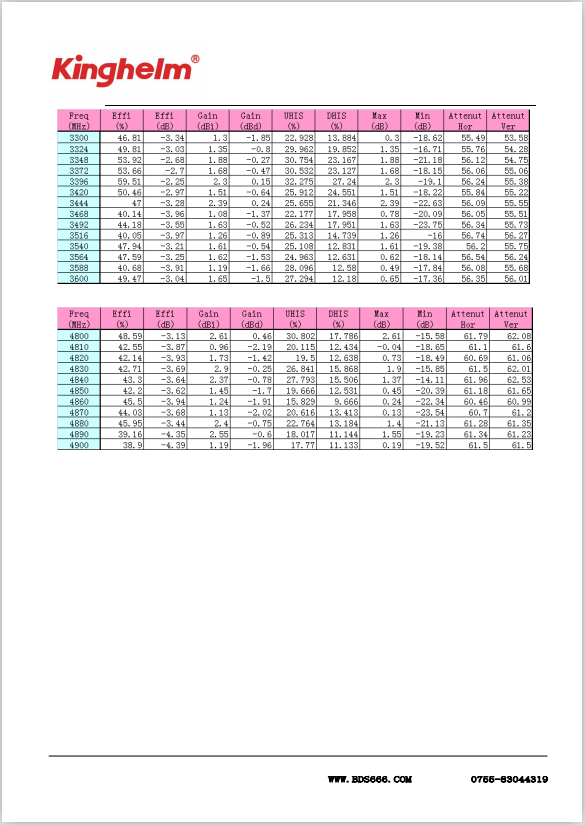

四 . 增益和效率測試數據 :

四．可靠性試驗報告

A.儲存環境

在沒有指定的情況下測試溫度、濕度、氣壓如下：

1. 溫度為-40℃～+85℃

2.相對濕度為45%-85%

3.氣壓為86kpa-106kpa

結果電氣機械性能正常

B.高低溫試驗

在70℃與-40℃之間進行5次循環，然后在正常條件下

1-2H，檢查外觀質量。

結果尺寸應滿足規定滿足機械、電氣性能

C.耐恒定濕熱試驗

相對濕度95±3%，試驗溫度：40℃.持續2H作用后，

試品取出后5min之內測定電氣性能，試品在正常條

件下1-2H，檢查外觀質量

結果尺寸應滿足規定滿足機械、電氣性能

D.振動試驗

振頻范圍10-55HZ，位移幅值：0.35MM，加速度幅值：

50.0M/S，掃頻循環次數：30次

結果外觀、尺寸、電氣機械性能正常

F.跌落試驗

1M高空按照互相垂直的軸方向自由跌落3次

結果外觀、尺寸、電氣機械性能正常

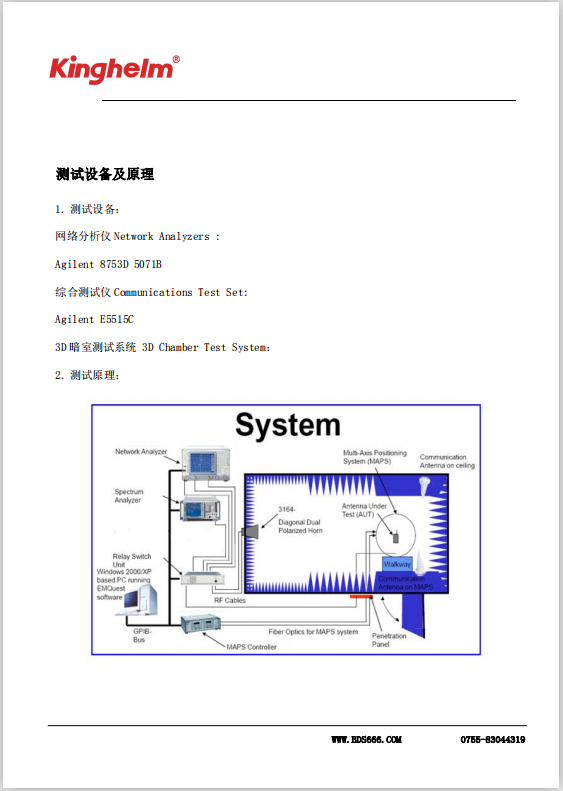

六．測試設備及原理：

1. 測試設備：

網絡分析儀 Network Analyzers :

Agilent 8753D 5071B

綜合測試儀 Communications Test Set:

Agilent E5515C

3D 暗室測試系統 3D Chamber Test System：

2.原理，見下系統圖：

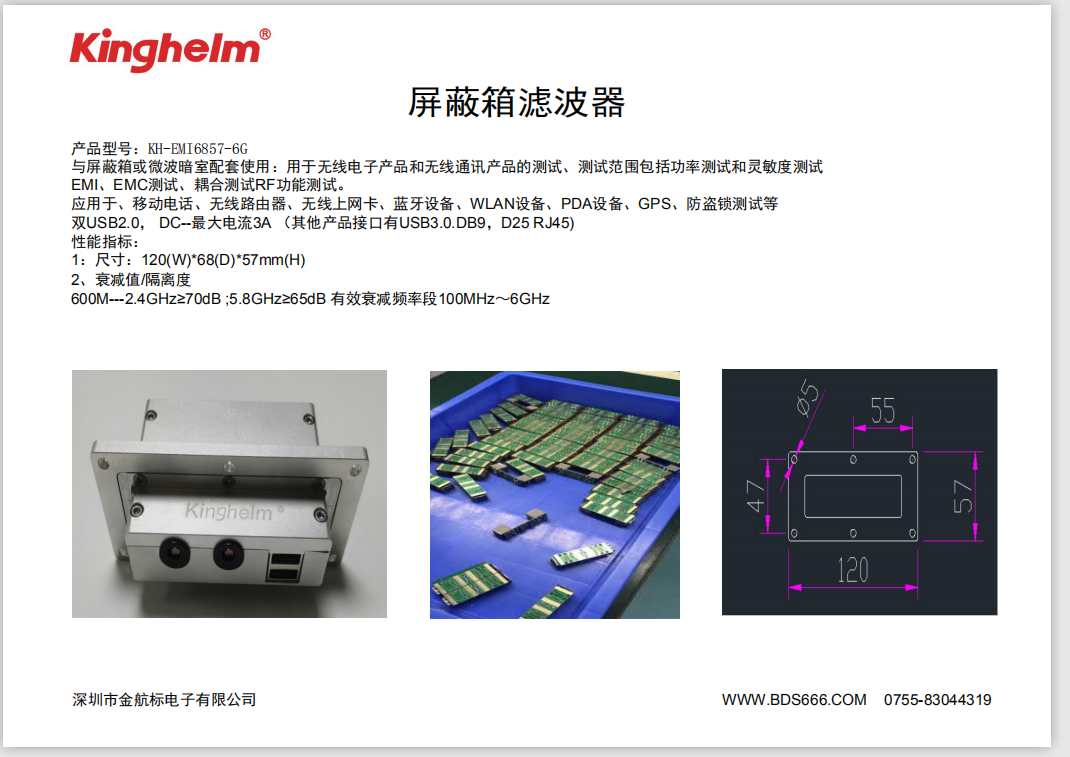

金航標kinghelm（m.51zhuzhe.com）公司還研發生產濾波器等新品，可以國產對標替代韓國的TESCOM（www.TESCOM.CO.KR）的產品，已經服務于[敏感詞]huawei、蘋果iPhone、中興、小米、oppo、vivo等大客戶。將在阿里巴巴1688（www.1688.com）、萬聯芯城（www.hqbuy.com）同時首發銷售。與金航標的WiFi天線gps天線北斗天線連接線連接器板端座子type c連接器等產品，將在在電商代理商硬之城（www.allchips.com）、立創商城（www.szlcsc.com）、獵芯網（www.ichunt.com）、云漢芯城（www.ickey.cn)、、唯樣商城（www.oneyac.com）、京東商城（www.jd.com）、華強電子網（www.hqew.com）、IC交易網（www.ic.net.cn）、拼多多（www.pinduoduo.com）等處大賣、武漢市明佳芯源科技有限公司也在華中地區大力推廣銷售金航標的5G天線等。金航標kinghelm（m.51zhuzhe.com）還推出高性能雙極性維瓦第6G天線組KH6G-0H-08(DPVA)等產品。
