在物聯網設備、智能家居等產品日益普及的當下，PCB 天線以其低成本、易集成的優勢成為無線通信領域的熱門選擇。但如何設計出性能優異、適配產品需求的 PCB 天線？本文將從設計基礎、關鍵流程、優化策略和應用場景等方面，為你提供一套完整的 PCB 天線設計指南。

一、PCB 天線設計基礎：核心要素解析

（一）天線類型與工作原理

PCB 天線常見類型有倒 F 天線（IFA）、微帶貼片天線、螺旋天線等。倒 F 天線通過彎折結構縮小尺寸，適用于空間緊湊的設備；微帶貼片天線由介質基板上的金屬貼片構成，適合固定頻段通信。它們的工作原理基于電磁感應，通過在 PCB 上蝕刻金屬線路，將電信號轉化為電磁波發射，或接收電磁波轉化為電信號。

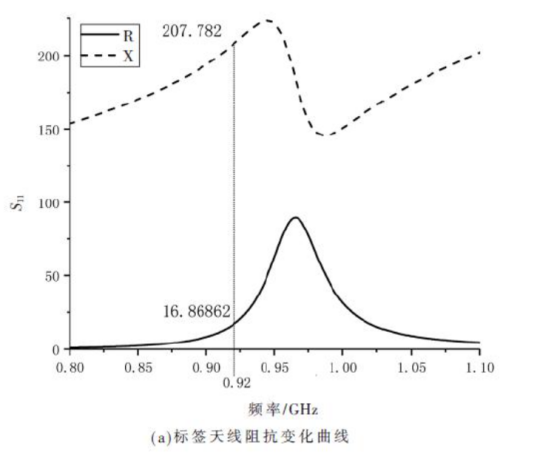

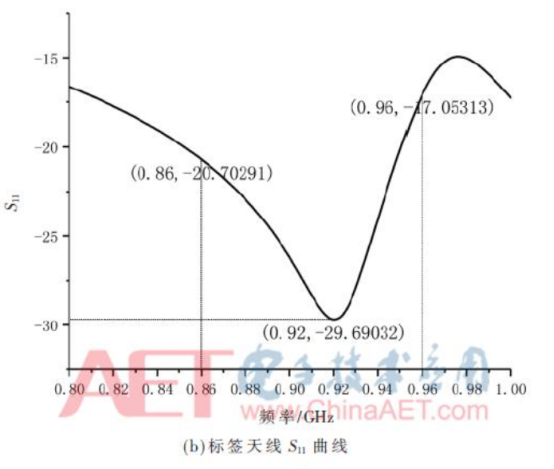

圖來自網絡

（二）關鍵設計參數

1. 工作頻段：根據設備需求確定，如 2.4GHz WiFi、433MHz 物聯網頻段等，設計時需確保天線諧振頻率與目標頻段匹配。

2. 增益與方向性：增益反映天線對信號的放大能力，方向性決定信號輻射范圍。一般而言，高增益天線方向性強，適合遠距離定向傳輸；低增益天線全向性好，適用于近距離覆蓋。

3. 阻抗匹配：天線阻抗需與射頻前端電路阻抗匹配，常見為 50Ω。不匹配會導致信號反射，降低傳輸效率，可通過調整天線尺寸、添加匹配網絡解決。

二、PCB 天線設計流程：從理論到實踐

（一）需求分析與方案選型

明確設備的通信頻段、傳輸距離、功耗要求、空間尺寸等。若設備用于短距離無線通信，且空間有限，倒 F 天線是不錯選擇；若需穩定的中距離傳輸，微帶貼片天線更為合適。

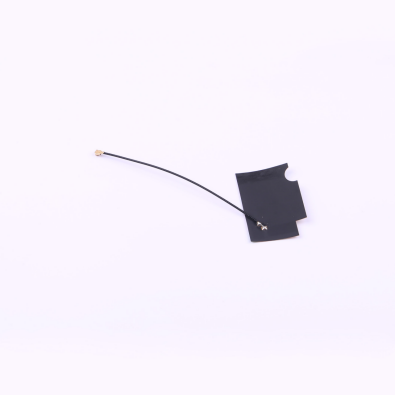

圖來自網絡

（二）初步設計與建模

使用專業設計軟件，如 ADS、HFSS 等，根據選定的天線類型和參數，建立三維模型。以 2.4GHz 倒 F 天線為例，需[敏感詞]設計金屬線路長度、寬度，介質基板的介電常數、厚度等參數，通過軟件仿真初步評估天線性能。

（三）仿真優化與參數調整

對模型進行仿真分析，查看駐波比、增益、輻射方向圖等指標。若駐波比過高，說明阻抗匹配不佳，可微調天線尺寸或添加阻抗匹配網絡；若增益未達預期，調整天線結構以優化輻射性能。反復仿真、調整參數，直至滿足設計要求。

（四）打樣測試與最終定型

將設計好的 PCB 天線圖紙交付廠家打樣，使用矢量網絡分析儀、頻譜分析儀等設備進行實際測試。對比實測數據與仿真結果，若存在偏差，分析原因并修改設計，經過多輪調試后，確定最終設計方案。

三、PCB 天線設計優化策略

（一）布局優化

在 PCB 板上，天線應遠離干擾源，如電源模塊、數字電路等。避免將天線置于 PCB 邊緣，防止邊緣效應影響性能；與其他元器件保持足夠間距，減少相互干擾。

（二）材料選擇

介質基板的介電常數、損耗角正切值對天線性能影響顯著。優先選擇介電常數穩定、損耗低的材料，如 Rogers 系列板材。金屬線路建議采用銅箔，保證良好的導電性。

（三）結構創新

為滿足小型化需求，可采用彎折、螺旋、縫隙等結構設計，在不犧牲性能的前提下縮小天線尺寸。例如，將直線型天線彎折成倒 F 形狀，有效減小占用空間。

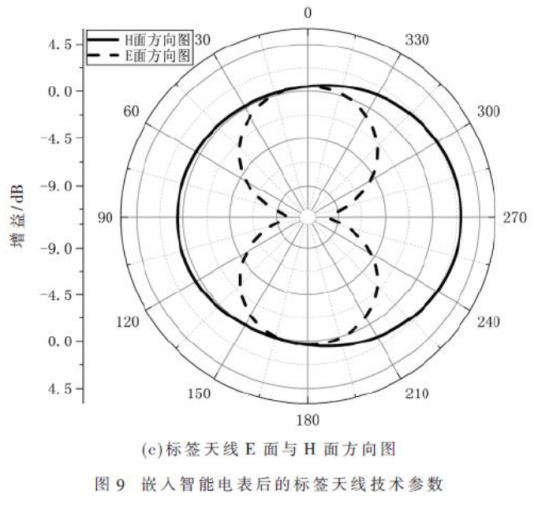

圖來自網絡

四、不同應用場景下的設計要點

（一）智能家居設備

智能家居設備多采用 2.4GHz 頻段，對天線尺寸要求嚴格。設計時可選用小型化倒 F 天線，優化布局以適應設備內部緊湊空間，同時確保全向性，實現全屋信號覆蓋。

（二）工業物聯網設備

工業場景環境復雜，電磁干擾強。此類設備的 PCB 天線需具備高增益、強抗干擾能力，可選擇微帶貼片天線，并加強屏蔽設計，保證在惡劣環境下穩定通信。

（三）穿戴設備

穿戴設備對天線的柔性、輕薄性要求極高。可采用柔性 PCB 天線，結合人體工程學設計，使其貼合人體形態，同時優化天線性能，確保運動狀態下信號穩定。

五、總結

PCB 天線設計是一項綜合性工作，需兼顧原理、參數、流程和應用場景。通過深入理解設計要素，嚴格遵循設計流程，靈活運用優化策略，并針對不同場景進行調整，才能設計出滿足需求的高性能 PCB 天線。
