在無線通信技術飛速發展的今天，天線作為信號收發的關鍵部件，其性能直接影響設備通信質量。PCB 天線和銅管天線是常見的兩種天線類型，它們在不同領域發揮著重要作用。很多工程師和設備開發者常糾結于 “PCB 天線和銅管天線哪個好”，其實，兩者各有優劣，適合不同的應用場景。本文將從結構原理、性能參數、制作工藝、成本造價、應用領域等方面進行全方位對比，為你提供科學的選型依據。

一、結構原理：不同材質與形態的信號載體

（一）PCB 天線：印刷電路板上的集成設計

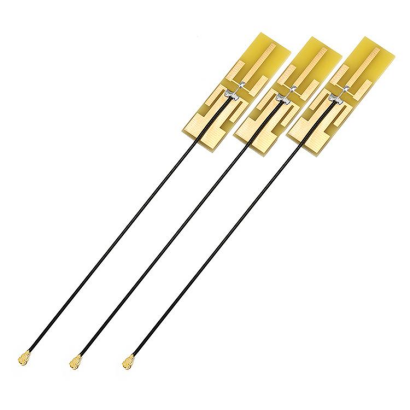

PCB 天線即印刷電路板天線，通過在 PCB 板的銅箔層上蝕刻特定形狀的金屬線路，形成天線輻射單元。其結構依托于 PCB 板的剛性材質，常見類型有倒 F 天線（IFA）、微帶貼片天線等。例如，在智能手機中，倒 F 型 PCB 天線通過彎折的金屬線路，在有限的主板空間內實現信號收發；微帶貼片天線則由介質基板上的金屬貼片和地板組成，常用于固定頻段的信號傳輸。這種集成在 PCB 板上的設計，使天線與電路緊密結合，減少了外部連接的復雜性 。

（二）銅管天線：金屬導體的傳統形態

銅管天線以銅管作為核心導體，利用金屬良好的導電性能進行信號傳輸。其結構相對簡單直觀，常見為單極天線、偶極天線等形式。單極銅管天線通常垂直安裝，通過饋線與設備連接，常用于無線廣播接收；偶極銅管天線由兩根對稱的銅管組成，類似字母 “一” 的形狀，可在特定方向上增強信號輻射。銅管天線的導體部分裸露或采用簡單的絕緣包裹，相比 PCB 天線，其物理形態更具獨立性 。

二、性能參數：信號傳輸能力的核心較量

（一）工作頻段與帶寬

PCB 天線多針對特定頻段設計，如常見的 2.4GHz/5GHz WiFi 頻段、433MHz 物聯網頻段等，帶寬相對較窄，適合單一或雙頻段通信場景。而銅管天線通過調整長度、結構，可覆蓋較寬的頻段范圍，一些全向銅管天線甚至能覆蓋從低頻到高頻的多個頻段，在多頻段通信或頻段切換頻繁的場景中更具優勢 。

增益與方向性

PCB 天線的增益通常在 2 - 6dBi 之間，方向性較強，在特定方向上信號輻射能力較好，但全向覆蓋能力相對較弱。例如，應用于路由器的微帶貼片 PCB 天線，主要將信號集中向水平方向輻射。銅管天線中的全向銅管天線，可實現 360° 的全向信號輻射，增益一般在 1 - 5dBi，適合需要全方位信號覆蓋的場景，如戶外基站；定向銅管天線則可通過調整結構，獲得較高增益（可達 10dBi 以上），用于遠距離定向通信 。

抗干擾能力與穩定性

PCB 天線的性能易受 PCB 板上其他電路、元器件的電磁干擾影響，且對 PCB 板的布局、材質要求較高。若設計不當，容易出現信號衰減、失真等問題。銅管天線由于獨立于設備內部電路，且金屬銅管本身具備一定的屏蔽效果，在復雜電磁環境下，抗干擾能力相對更強，信號傳輸穩定性也更高 。

三、制作工藝：從加工難度到生產效率

（一）PCB 天線：標準化的印刷制造

PCB 天線采用印刷電路板制造工藝，通過設計天線圖案，經曝光、顯影、蝕刻等工序，在 PCB 板上形成金屬線路。生產過程高度自動化，適合大規模量產，良品率通常可達 95% 以上。此外，PCB 天線的設計可借助專業軟件（如 ADS、HFSS）進行仿真優化，縮短開發周期。但設計定型后，若需修改天線參數，需重新制作 PCB 板，調整成本較高 。

（二）銅管天線：手工與機械結合的加工

銅管天線的制作需將銅管切割、彎折成特定形狀，部分還需焊接饋線、安裝固定配件。其加工過程涉及手工操作或機械加工，對于復雜結構的銅管天線，生產效率較低，且批量生產時的一致性控制難度較大。不過，銅管天線的結構相對簡單，在設計調整時，只需對銅管進行少量修改，靈活性較高 。

四、成本造價：經濟效益的權衡選擇

（一）PCB 天線：規?；a的成本優勢

PCB 天線的材料主要為 PCB 板和銅箔，成本較低。以單塊 PCB 天線為例，在大規模生產（10 萬片以上）時，單根成本可控制在 0.2 - 0.8 元。加之其生產工藝成熟、良品率高，進一步降低了單位成本。因此，PCB 天線在對成本敏感、需求量大的消費電子產品中廣泛應用，如智能插座、家用攝像頭 。

（二）銅管天線：材料與工藝的成本考量

銅管天線的主要成本來自銅管材料和加工費用。優質的銅管本身價格較高，且復雜的加工工藝（如精細切割、焊接）增加了人工和設備成本。單根銅管天線的成本通常在 1 - 5 元，部分高性能、定制化的銅管天線成本更高。這使得銅管天線在成本控制嚴格的大規模消費級產品中應用受限，但在對性能要求高、成本敏感度低的專業領域仍具市場 。

五、應用領域：適配場景的精準定位

（一）PCB 天線的典型應用場景

1. 消費電子產品：智能手機、平板電腦、智能手表等設備內部空間緊湊，對天線體積和集成度要求高，PCB 天線憑借輕薄、易集成的特點成為[敏感詞]。例如，智能手機主板上集成的倒 F 型 PCB 天線，可滿足 WiFi、藍牙、4G/5G 等多種通信需求。

2. 智能家居設備：智能燈泡、智能門鎖等設備注重成本控制和便捷安裝，PCB 天線既能滿足短距離無線通信需求，又能降低生產成本，助力設備實現聯網功能。

（二）銅管天線的核心應用場景

1. 戶外通信基站：戶外基站需要全向覆蓋和穩定的信號傳輸，全向銅管天線憑借 360° 信號輻射能力和較強的抗干擾性，成為基站天線的常用選擇。

2. 專業無線設備：對講機、無線監控攝像頭等專業設備，對信號傳輸距離和穩定性要求高，定向銅管天線可通過高增益設計，實現遠距離、高質量的信號傳輸。

六、選型建議：按需選擇的實用指南

1. 空間與集成需求：若設備內部空間有限，需將天線與電路高度集成，PCB 天線是更好的選擇；若設備空間充裕，對天線獨立性要求高，可考慮銅管天線。

2. 性能要求：追求多頻段覆蓋、全向信號輻射或在復雜電磁環境下穩定通信，銅管天線更合適；若只需滿足特定頻段的單一或雙頻段通信，且對方向性有要求，PCB 天線可滿足需求。

3. 成本預算：大規模生產的消費級產品，為控制成本，優先選擇 PCB 天線；專業設備、高端產品對性能要求高，可接受較高成本，銅管天線是不錯的選擇。

七、總結

PCB 天線和銅管天線沒有[敏感詞]的優劣之分，它們在結構原理、性能參數、制作工藝、成本造價和應用領域上各有特點。在實際選型時，需綜合考慮設備的空間限制、性能需求、成本預算等因素，選擇最適配的天線類型。希望通過本文的詳細對比，能幫助你在天線選型過程中做出科學決策。
