在物聯網、5G 通信等領域蓬勃發展的當下，陶瓷天線憑借體積小、穩定性高、抗干擾能力強等優勢，成為無線通信設備的核心組件。而陶瓷天線的封裝形式，作為影響其性能表現、安裝適配性與使用壽命的關鍵因素，備受工程師和行業從業者關注。本文將全面梳理陶瓷天線的各類封裝形式，深入解析其技術特點、優勢應用場景，以及封裝工藝流程，為你呈現一份詳盡的陶瓷天線封裝指南。

一、常見陶瓷天線封裝類型及技術特點

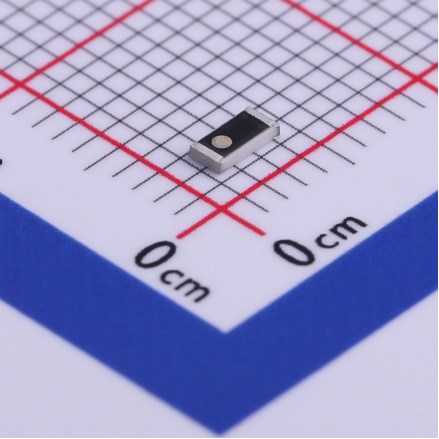

（一）表面貼裝（SMT）封裝

1. 結構與工藝：表面貼裝封裝是陶瓷天線最常見的封裝形式之一。該封裝通過在陶瓷天線基板底部制作焊盤，利用回流焊工藝將天線直接焊接在印刷電路板（PCB）表面。其焊盤設計精準，通常采用鍍金或鍍錫處理，以增強焊接可靠性和導電性。在工藝上，先將錫膏通過鋼網印刷到 PCB 對應焊盤位置，再將陶瓷天線放置其上，最后送入回流焊爐，經過預熱、保溫、回流、冷卻等階段，實現天線與 PCB 的牢固連接。

2. 技術優勢：SMT 封裝具有高度的自動化適配性，適合大規模生產，可有效降低生產成本。同時，其貼片尺寸小，能顯著節省 PCB 空間，滿足現代電子設備小型化、集成化的設計需求。例如，在智能手環、藍牙耳機等穿戴設備中，SMT 封裝的陶瓷天線能夠緊密貼合電路板，實現設備的輕薄化設計。

（二）插件（DIP）封裝

1. 結構與工藝：插件封裝的陶瓷天線帶有引腳，需將引腳[敏感詞] PCB 的通孔中，通過波峰焊或手工焊接進行固定。天線引腳通常采用金屬材質，具有良好的機械強度和電氣連接性能。在安裝過程中，先將天線引腳[敏感詞] PCB 通孔，然后在 PCB 背面進行焊接，使引腳與電路板實現電氣導通和機械固定。

2. 技術優勢：DIP 封裝的陶瓷天線具有較強的機械穩定性，能夠承受一定的外力沖擊和振動，適用于對環境適應性要求較高的場景，如工業控制設備、汽車電子等。此外，其引腳設計便于維修和更換，當天線出現故障時，可較為方便地進行拆卸和替換。

（三）注塑封裝

1. 結構與工藝：注塑封裝是將陶瓷天線嵌入到塑料外殼中，通過注塑工藝形成一體化結構。在注塑過程中，先將陶瓷天線放置在模具內的特定位置，然后注入熔融的塑料，待塑料冷卻固化后，將天線牢牢包裹其中。塑料外殼不僅起到保護天線的作用，還可根據設計需求，制作出不同形狀和尺寸，以滿足多樣化的安裝和使用要求。

2. 技術優勢：注塑封裝能為陶瓷天線提供良好的物理保護，有效防止天線受到外力損壞、潮濕、灰塵等環境因素的影響，顯著提升天線的使用壽命。這種封裝形式常用于戶外通信設備、智能家居傳感器等需要在復雜環境下工作的產品。

（四）金屬屏蔽罩封裝

1. 結構與工藝：金屬屏蔽罩封裝是在陶瓷天線外部加裝金屬屏蔽罩，屏蔽罩一般采用銅、鋁等金屬材質，通過焊接或卡扣等方式與 PCB 或天線底座固定。金屬屏蔽罩能夠形成一個封閉的電磁屏蔽空間，有效阻擋外界電磁干擾對陶瓷天線的影響，同時減少天線自身電磁輻射對周圍電子元件的干擾。

2. 技術優勢：該封裝形式特別適用于對電磁兼容性（EMC）要求較高的場景，如醫療電子設備、航空航天設備等。在醫療設備中，[敏感詞]的信號傳輸至關重要，金屬屏蔽罩封裝可確保陶瓷天線免受外界電磁干擾，保障設備穩定運行和數據傳輸?shù)臏?zhǔn)確性。

二、不同封裝形式的優勢與應用場景對比

三、陶瓷天線封裝工藝全流程解析

（一）前期準備

1. 材料準備：根據封裝類型和天線性能要求，選擇合適的陶瓷天線、封裝材料（如焊錫、塑料、金屬屏蔽罩等）以及輔助材料（如助焊劑、脫模劑等）。確保材料的質量和性能符合相關標準和設計要求。

2. 設備調試：對封裝過程中使用的設備，如回流焊爐、波峰焊機、注塑機等進行調試和校準，確保設備運行參數準確，能夠滿足封裝工藝要求。同時，檢查相關檢測設備，如 X 射線檢測儀、顯微鏡等，保證其正常工作，以便對封裝質量進行檢測。

（二）封裝操作

1. 貼片 / 插件操作：對于 SMT 封裝，通過自動貼片機將陶瓷天線準確放置在 PCB 焊盤上；對于 DIP 封裝，人工或自動插件機將天線引腳[敏感詞] PCB 通孔。在操作過程中，嚴格控制貼片 / 插件的位置精度和角度，確保天線與 PCB 的正確連接。

2. 焊接 / 注塑處理：SMT 封裝采用回流焊工藝，將 PCB 和天線送入回流焊爐，按照設定的溫度曲線進行焊接；DIP 封裝通過波峰焊或手工焊接完成引腳與 PCB 的焊接。注塑封裝則將陶瓷天線放入模具，注入塑料并固化成型；金屬屏蔽罩封裝通過焊接或卡扣方式將屏蔽罩安裝到位。

（三）質量檢測

1. 外觀檢測：使用顯微鏡或視覺檢測設備，檢查陶瓷天線的封裝外觀，觀察是否存在焊接不良（如虛焊、橋接）、塑料外殼缺陷（如氣泡、裂紋）、屏蔽罩安裝不牢等問題。

2. 電氣性能檢測：通過網絡分析儀、頻譜分析儀等設備，測試陶瓷天線的電氣性能參數，如諧振頻率、增益、駐波比等，確保天線在封裝后性能符合設計要求。對于不合格產品，進行返修或報廢處理。

四、陶瓷天線封裝的發展趨勢

（一）小型化與集成化

隨著電子設備向小型化、輕薄化方向發展，對陶瓷天線封裝的尺寸要求越來越嚴格。未來，陶瓷天線封裝將進一步縮小體積，同時實現與其他電子元件的高度集成，減少設備內部空間占用，提升整體性能。

（二）高性能與高可靠性

在 5G、物聯網等技術快速發展的背景下，對陶瓷天線的性能和可靠性提出了更高要求。封裝技術將不斷創新，通過采用新型材料、優化封裝結構，提高天線的抗干擾能力、頻率穩定性和環境適應性，確保天線在復雜環境下長期穩定工作。

（三）綠色環保

環保理念在制造業的普及，促使陶瓷天線封裝工藝向綠色環保方向發展。未來將更多采用無毒、無害、可回收的封裝材料，優化生產工藝，減少廢棄物排放和能源消耗，實現封裝過程的綠色可持續發展。

五、總結

陶瓷天線的封裝形式多樣，每種封裝都有其獨特的技術特點、優勢和適用場景。從常見的 SMT、DIP 封裝，到具備特殊防護功能的注塑封裝和金屬屏蔽罩封裝，不同封裝形式滿足了各行業多樣化的需求。了解陶瓷天線封裝的類型、工藝和發展趨勢，有助于工程師在產品設計和開發過程中，根據實際需求選擇最合適的封裝方案，提升產品性能和競爭力。
