在數字化時代，SD（Secure Digital）卡憑借其小巧便攜、存儲容量大的特點，廣泛應用于數碼相機、智能手機、平板電腦等各類電子設備中。而作為SD卡與設備連接的關鍵部件，SD卡座的結構設計直接影響著數據傳輸?shù)姆€(wěn)定性、設備的兼容性以及用戶的使用體驗。本文將深入探討SD卡座的結構組成、工作原理、常見類型及其在不同領域的應用，為電子行業從業者和技術愛好者提供全面的技術參考。

一、SD卡座結構的基礎組成

SD卡座主要由接觸端子、外殼、鎖扣機構和彈片等核心部件構成，每個部分都在保障SD卡穩定連接與數據傳輸中發揮著不可或缺的作用。

（一）接觸端子

接觸端子是SD卡座實現電氣連接的核心元件，通常采用高導電性的金屬材料，如磷青銅或鈹青銅，并經過鍍金或鍍錫處理。鍍金工藝能夠有效降低接觸電阻，增強抗氧化和抗腐蝕能力，確保SD卡與設備之間穩定的數據傳輸和電力供應。接觸端子的數量和布局根據SD卡的標準規格而定，常見的SD卡座包含9個接觸端子，分別對應SD卡的不同功能引腳，如電源、時鐘、數據傳輸?shù)取?/span>

（二）外殼

外殼是SD卡座的保護框架，一般由塑料或金屬材料制成。塑料外殼具有成本低、重量輕、絕緣性能好等優點，廣泛應用于消費電子產品；金屬外殼則具有更強的機械強度和電磁屏蔽性能，適用于對環境適應性要求較高的工業設備和車載電子系統。外殼的設計不僅要保證SD卡能夠順利取出，還需要具備一定的防塵、防水能力，以延長卡座的使用壽命和設備的可靠性。

（三）鎖扣機構

鎖扣機構的主要作用是確保SD卡后能夠牢固固定，防止因震動、外力拉扯等原因?qū)е耂D卡松動或脫落，進而影響數據傳輸?shù)姆€(wěn)定性。常見的鎖扣機構包括彈簧鎖扣、卡扣式鎖扣和滑鎖式鎖扣。彈簧鎖扣通過彈簧的彈力將SD卡鎖定在卡座內，和取出操作較為便捷；卡扣式鎖扣則需要手動按壓或撥動卡扣來實現SD卡的鎖定與解鎖，具有較高的固定強度；滑鎖式鎖扣通過滑動開關來控制SD卡的鎖定狀態，操作直觀且不易誤觸。

（四）彈片

彈片在SD卡座中起到彈性支撐和壓力調節的作用。當SD卡卡座時，彈片會提供適當?shù)膲毫?，使接觸端子與SD卡的引腳緊密貼合，確保良好的電氣連接。同時，彈片的彈性設計還能夠適應不同厚度的SD卡，增強卡座的兼容性。在長期使用過程中，彈片的彈性性能會直接影響SD卡座的使用壽命和連接穩定性，因此對彈片材料和工藝的要求也較為嚴格。

二、SD卡座的工作原理

當SD卡SD卡座時，首先會觸發鎖扣機構，使其自動鎖定SD卡的位置。與此同時，SD卡的引腳與卡座內的接觸端子緊密接觸，建立起電氣連接。設備通過接觸端子向SD卡發送電源信號和控制指令，SD卡則根據指令進行數據的讀取或?qū)懭氩僮鳎?shù)據通過接觸端子傳輸回設備。在數據傳輸過程中，接觸端子的低電阻和穩定的電氣性能是確保數據準確、快速傳輸?shù)年P(guān)鍵。當需要取出SD卡時，通過操作鎖扣機構解除鎖定，彈片的彈力會將SD卡輕輕彈出，方便用戶取出。

三、SD卡座的常見類型

（一）按尺寸規格分類

1. 標準SD卡座：適用于標準尺寸的SD卡，尺寸為32mm×24mm×2.1mm，廣泛應用于數碼相機、攝像機、便攜式媒體播放器等設備。

2. Mini SD卡座：對應Mini SD卡，尺寸為21.5mm×20mm×1.4mm，曾在早期的智能手機和平板電腦中較為常見，但隨著技術的發展，逐漸被Micro SD卡座取代。

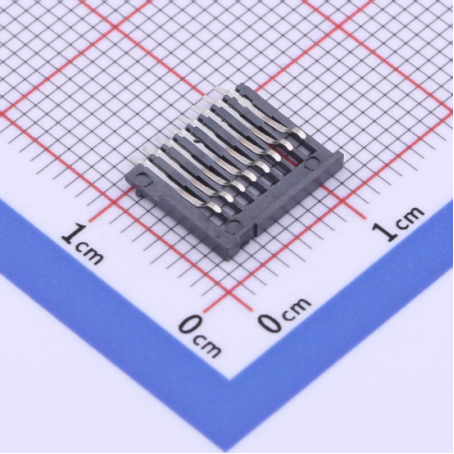

3. Micro SD卡座：又稱TF（TransFlash）卡座，是目前應用最廣泛的SD卡座類型，適用于Micro SD卡，尺寸僅為11mm×15mm×1mm，具有體積小、節省空間的優勢，大量應用于智能手機、智能手表、行車記錄儀等小型電子設備。

（二）按安裝方式分類

1. 表面貼裝（SMT）SD卡座：通過表面貼裝技術焊接在印刷電路板（PCB）的表面，具有占用空間小、安裝密度高的特點，適合自動化生產，是消費電子產品中最常用的安裝方式。

2. 通孔插裝（THT）SD卡座：需要將引腳PCB板的通孔中，然后通過波峰焊或手工焊接進行固定。這種安裝方式具有較高的機械強度，適用于對穩定性要求較高的工業設備和汽車電子系統。

四、SD卡座的應用場景

（一）消費電子領域

在智能手機、平板電腦等移動設備中，SD卡座為用戶提供了便捷的存儲擴展功能，用戶可以通過SD卡增加設備的存儲容量，用于存儲照片、視頻、音樂等文件。在數碼相機和攝像機中，SD卡座更是數據存儲的核心接口，其穩定的連接性能和快速的數據傳輸速度能夠確保拍攝的高清照片和視頻及時、準確地存儲到SD卡中。

（二）工業控制領域

在工業自動化設備、智能儀表等工業控制領域，SD卡座常用于數據記錄和程序存儲。由于工業環境通常較為復雜，存在震動、高溫、粉塵等惡劣條件，因此對SD卡座的可靠性、穩定性和環境適應性要求極高。金屬外殼、高防護等級的SD卡座能夠有效抵御外界環境的干擾，確保工業數據的安全存儲和可靠傳輸。

（三）車載電子領域

在車載導航系統、行車記錄儀、車載多媒體娛樂系統中，SD卡座被廣泛應用于地圖數據存儲、視頻錄制和音頻播放等功能。車載環境對SD卡座的抗震性能、耐高溫性能和電磁兼容性要求嚴格，以保證在車輛行駛過程中SD卡能夠穩定工作，不會因顛簸、高溫等因素導致數據丟失或損壞。

五、SD卡座結構的發展趨勢

隨著電子技術的不斷進步和設備小型化、智能化的發展需求，SD卡座的結構設計也在不斷創新和優化。未來，SD卡座將朝著更小尺寸、更高集成度、更強兼容性和更可靠性能的方向發展。例如，為了適應可穿戴設備等超小型電子設備的需求，新型SD卡座將進一步縮小體積；同時，隨著5G技術和物聯網的發展，對SD卡座的數據傳輸速度和穩定性也提出了更高的要求，促使廠商不斷改進接觸端子的材料和工藝，提升SD卡座的電氣性能。

SD卡座作為SD卡與電子設備連接的關鍵部件，其結構設計的合理性和性能的優劣直接影響著設備的功能實現和用戶體驗。通過深入了解SD卡座的結構組成、工作原理、常見類型和應用場景，以及把握其未來發展趨勢，無論是電子工程師在產品設計過程中，還是普通用戶在選購電子設備時，都能夠更好地做出決策，推動SD卡存儲技術在更多領域的廣泛應用和發展。
