藍牙陶瓷貼片天線憑借體積小巧（最小可至 2mm×3mm）、頻率穩定性高（±5MHz 以內），成為智能穿戴、醫療設備等微型電子設備的核心無線組件。其能在指甲蓋大小的空間內實現 10 米穩定通信，關鍵在于精妙的多層結構設計。本文將系統拆解藍牙陶瓷貼片天線的內部結構、核心材質特性、結構與性能的關聯規律，以及常見結構缺陷的影響，幫助工程師和采購人員深入理解其工作原理，避開選型與應用誤區。

一、藍牙陶瓷貼片天線的 4 層核心結構（從內到外的功能分工）

藍牙陶瓷貼片天線的性能由 “層疊式結構” 決定，每層的材質、尺寸和工藝精度直接影響信號輻射效率，哪怕 0.05mm 的偏差都可能導致性能暴跌 30%。

1. 陶瓷基材層：決定尺寸與頻率穩定性的 “骨架”

· 核心功能：作為天線的物理支撐體，同時通過高介電常數壓縮電磁波波長，實現小尺寸下的高效輻射。

· 主流材質與參數：

· 90% 氧化鋁陶瓷（Al?O?）：介電常數 εr=10-15，適合對尺寸敏感度適中的設備（如藍牙耳機）；

· 96% 氧化鋁陶瓷：εr=20-30，尺寸可縮小至普通 FR4 天線的 1/4（如 2.4GHz 頻段，邊長僅需 3mm），是智能手表的[敏感詞]；

· 鈦酸鋇陶瓷（BaTiO?）：εr=50-90，尺寸最小（2mm×2mm），但頻率溫度系數較高（±10ppm/℃），需搭配補償電路使用。

· 結構細節：厚度 0.5-1.5mm（常見 1mm），表面平整度需達到 Ra≤0.1μm（確保金屬層緊密附著，避免虛接）。

2. 輻射體層：電磁波的 “發射核心”

· 核心功能：將藍牙模塊輸入的射頻電流轉化為 2.4GHz 電磁波，是天線的 “信號出口”。

· 材質與工藝：

· 采用無氧銅箔（純度 99.9%），通過厚膜印刷（精度 ±0.03mm）或濺射工藝附著在陶瓷表面，厚度 3-5μm（太薄易氧化，太厚影響高頻性能）；

· 形狀多為矩形或倒 F 型（PIFA）：矩形輻射體適合全向通信（如智能家居設備），倒 F 型通過短路枝節調節阻抗（匹配精度可達 50Ω±3Ω），適合金屬環境（如智能手表）。

· 關鍵參數：長度需嚴格匹配 2.4GHz 頻段的 1/4 波長（經陶瓷介電常數壓縮后，長度 = 31mm/√εr，如 εr=25 時，長度 = 6.2mm）。

3. 接地層：信號輻射的 “反射增強器”

· 核心功能：將輻射體向下發射的電磁波反射至空間（減少被設備內部金屬吸收），同時提供穩定的接地參考，降低阻抗波動。

· 結構要求：

· 面積≥輻射體的 2 倍（如輻射體 3mm×3mm，接地層需≥6mm×6mm），材質與輻射體一致（無氧銅）；

· 通過 1-2 個接地過孔（直徑 0.3-0.5mm）與設備主板接地層連接，確保接地電阻＜0.05Ω（電阻每增加 0.1Ω，輻射效率下降 5%）。

· 設計誤區：接地層面積不足會導致信號 “向下泄漏”，傳輸距離縮短 40% 以上，需嚴格按比例設計。

4. 保護層：延長壽命的 “防護屏障”

· 核心功能：防止輻射體氧化（銅在空氣中 3 個月會形成氧化層，導致阻抗偏移）、隔絕水汽（濕度＞80% 時，無保護層天線壽命縮短至 1 年）。

· 常見材質：

· 環氧樹脂涂層（厚度 10-20μm）：成本低，適合室內干燥環境（如智能手環）；

· 氮化硅薄膜（厚度 5-10μm）：耐高溫（＞200℃）、抗腐蝕，適合工業設備或車載場景；

· 無保護層設計：僅適用于密封設備內部（如醫療植入式傳感器），需配合惰性氣體封裝。

二、結構參數與性能的 3 大關聯規律（設計的核心依據）

藍牙陶瓷貼片天線的結構參數（如尺寸、介電常數）與性能指標（頻率、阻抗、帶寬）存在嚴格的數學關系，掌握這些規律可大幅降低設計試錯成本。

1. 輻射體尺寸與中心頻率的精準對應

· 規律公式：中心頻率 f（GHz）≈ 30 /（4×L×√εr），其中 L 為輻射體長度（cm），εr 為陶瓷介電常數。

· 實例應用：

· 當 εr=25，L=0.3cm（3mm）時，f≈30/(4×0.3×5)=5GHz（偏離藍牙頻段，需調整）；

· 調整 L=0.6cm（6mm），f≈30/(4×0.6×5)=2.5GHz（接近 2.45GHz 目標，誤差可通過微調解決）。

· 關鍵結論：尺寸每偏差 0.1mm，頻率偏移 8-10MHz，設計時需預留 ±0.05mm 的精度余量。

2. 介電常數與帶寬的 “蹺蹺板效應”

· 規律表現：介電常數 εr 越高，天線尺寸越小，但工作帶寬越窄（信號穩定的頻率范圍縮小）。

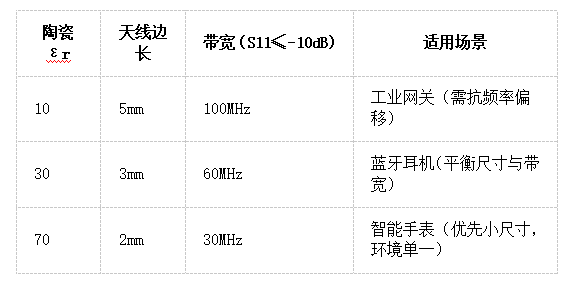

· 數據對比（2.4GHz 頻段）：

· 風險提示：帶寬＜50MHz 的天線（如 εr＞50），若設備存在頻率偏移（如藍牙模塊誤差 ±10MHz），可能部分頻段信號衰減＞10dB。

3. 輻射體與接地層間距（陶瓷厚度）對阻抗的影響

· 規律表現：陶瓷厚度每增加 0.1mm，天線阻抗降低 6-8Ω（基于 εr=20 的基材）。

· 應用場景：若藍牙模塊輸出阻抗為 50Ω，實測天線阻抗為 62Ω（不匹配），可將陶瓷厚度從 1.0mm 增至 1.2mm（阻抗降至 50Ω），駐波比 VSWR 從 1.8 降至 1.2，信號反射減少 70%。

· 限制條件：厚度＞1.5mm 會導致天線體積增大，失去微型化優勢，通常控制在 0.8-1.2mm。

三、3 類常見結構缺陷及對性能的破壞性影響

1. 輻射體邊緣毛刺或蝕刻不完整

· 成因：光刻工藝精度不足（線寬偏差＞0.05mm），或蝕刻液濃度不足導致銅箔殘留。

· 性能破壞：

· 阻抗偏離設計值（如目標 50Ω，實際 75Ω），回波損耗 S11 從 - 15dB 惡化至 - 7dB（信號反射增加 60%）；

· 方向圖出現 “凹陷”（某一角度信號弱 15dB 以上），導致設備在特定姿態下斷連。

· 檢測方法：用 50 倍放大鏡觀察，輻射體邊緣應光滑無鋸齒，無未蝕刻的銅箔殘留。

2. 陶瓷基材隱性裂紋

· 成因：燒結時溫度不均（局部溫差＞50℃），或安裝時受力擠壓（如焊接時烙鐵壓力過大）。

· 性能破壞：

· 裂紋會破壞電磁場連續性，導致輻射效率從 70% 驟降至 30% 以下，傳輸距離縮短 60%；

· 溫度變化時，裂紋可能擴大，導致信號穩定性差（RSSI 波動 ±8dB）。

· 檢測方法：強光照射陶瓷側面，若出現透光的細線（裂紋），或用萬用表測輻射體與接地層（正常絕緣，裂紋可能導致短路）。

3. 接地過孔虛焊或堵塞

· 成因：過孔電鍍不良（鍍層厚度＜0.5μm），或焊接時焊錫未填滿過孔。

· 性能破壞：

· 接地電阻從 0.05Ω 升至 1Ω，導致信號反射增加 20%，輻射效率下降 15%；

· 設備振動時，虛焊點可能瞬間斷開，引發連接閃斷（丟包率＞5%）。

· 檢測方法：用阻抗儀測接地層與主板地的電阻，應＜0.1Ω，且多次測量數值穩定（無跳變）。

四、結構設計的 2 個優化技巧（性能提升 10%-20%）

1. 輻射體 “切角” 設計：拓寬帶寬的低成本方案

在矩形輻射體的兩個對角切去 0.3mm×0.3mm 的直角（形成八邊形），可增加電磁場分布的連續性，使帶寬從 60MHz 拓寬至 75MHz（εr=30 時），無需增加尺寸即可提升抗頻率偏移能力，尤其適合工業環境。

2. 接地層 “環形槽” 設計：抗金屬干擾的關鍵

在接地層邊緣刻一圈 0.2mm 寬的環形槽（距邊緣 0.5mm），可減少設備內部金屬（如電池、屏蔽罩）對天線的干擾，使信號波動從 ±5dB 降至 ±3dB，在金屬外殼設備（如智能門鎖）中效果顯著。

總結：結構是性能的基石，細節決定應用上限

藍牙陶瓷貼片天線的結構設計是 “材料特性” 與 “電磁理論” 的完美結合：高介電常數陶瓷實現微型化，精準的輻射體尺寸確保頻率匹配，合理的接地設計提升輻射效率。理解這些結構細節，不僅能幫助選型時避開 “小尺寸低性能” 的陷阱，更能在設備設計中通過優化布局（如遠離金屬、控制安裝壓力），讓天線性能發揮 90% 以上。

若你的設備存在藍牙信號弱（如 10 米 RSSI＜-80dB）或穩定性差，可優先排查天線結構是否存在缺陷（如輻射體毛刺、接地不良），或通過調整介電常數、尺寸等參數進行針對性優化。
