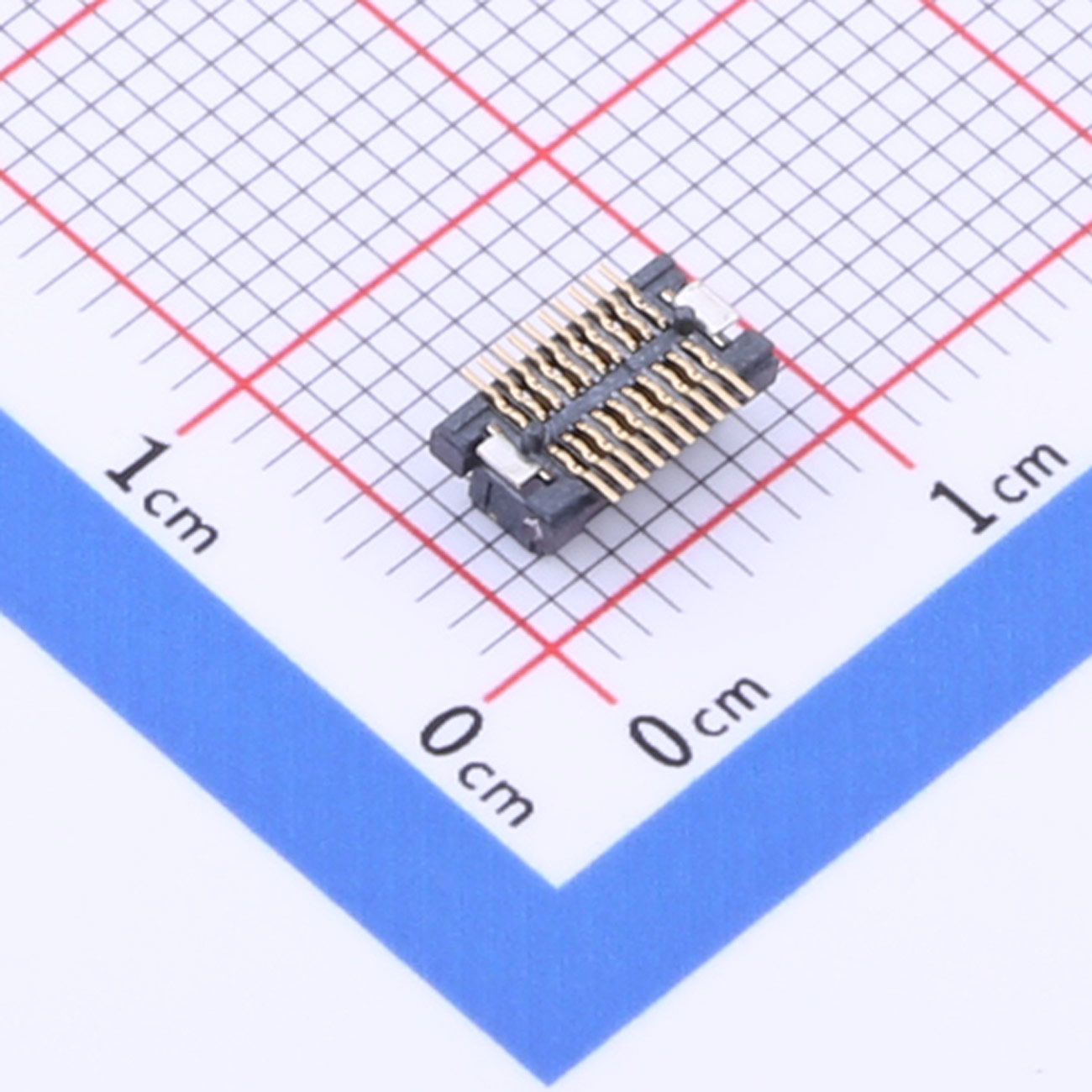

板對板連接器是必不可少的微型耦合插頭和插座。連接器的引腳可以直接連接印刷電路板(PCB)之間的電源和信號。本文金航標電子主要介紹下板對板連接器的作用以及如何選擇板對板連接器的參數。

板對板連接器的功能

在電子制造中，整個設備可能需要合適的可用空間，因為如果電路板設計階段的PCB往往會占用過多的空間，則設備可能會被分成兩塊或更多的板。板對板連接器可以連接板之間的電源和信號，以完成所有連接。

板對板連接器可以簡化電路板的設計過程。較小的PCB通常需要制造設備，而制造設備無法容納較大的PCB。無論器件被擠壓成單個PCB還是多個PCB，都需要考慮功耗。

此外，板對板連接器的使用還簡化了電子設備的生產和測試。簡化電子制造業的測試反映了巨大的成本節約。高密度PCB在單位面積上有更多的走線和元件。最好是用幾塊互聯的中密度板設計設備或產品，而不是單塊高密度板。

如何選擇板對板連接器參數？

1.注意針腳和間距。

引腳數和引腳間距是選擇連接器的基本依據。要選擇的引腳數量取決于連接信號的數量，對于一些SMD連接器，引腳數量不應太大。因為在貼片機的焊接過程中，由于溫度較高，連接器塑料會受熱變形，中間凸起會造成引腳虛焊。

2.注意電氣性能。

連接器的電氣性能主要包括:極限電流、接觸電阻、絕緣電阻和電氣強度等。連接大功率電源時注意連接器的極限電流；傳輸LVDS等高頻信號時，要注意接觸電阻。通常，連接器具有低且恒定的接觸電阻，通常在幾十mω到幾百mω的范圍內。

3.關注環境性能。

根據具體的應用環境。比如在應用環境比較潮濕的情況下，對連接器的耐濕性和耐鹽霧性要求較高，需要保證連接器的金屬觸點不生銹。在工業控制領域，對連接器的抗振動和沖擊性能要求很高，以防止連接器在振動過程中脫落。

4.注意機械性能。

連接器的機械性能包括插拔力和機械防呆性等。機械防呆對于連接器來說非常重要，一旦反插可能會對電路造成不可逆的損壞。

關于板對板連接器的問題，本文重點介紹了板對板連接器的作用，以及板對板連接器參數如何選擇。可以看到板對板連接器的作用很明顯，至于如何選擇，大家需要注意文中提到的這些注意事項。
