藍牙貼片天線的連接質量直接決定設備的信號強度與通信穩定性。哪怕是 0.1mm 的接線偏差或虛焊，都可能導致信號衰減 30% 以上（如傳輸距離從 10 米縮至 3 米）。本文將系統講解藍牙貼片天線的連接要點，包括引腳識別、接線方式、常見錯誤及排查方法，幫你快速實現穩定連接。

一、藍牙貼片天線的連接核心：引腳定義與匹配原則

藍牙貼片天線的連接本質是射頻信號鏈路的匹配，需明確兩個核心要素：

（一）關鍵引腳識別

1. 饋電引腳（Signal Pin）：

負責傳輸射頻信號（2.4GHz），通常為單個小尺寸焊點（直徑 0.5-1mm），標注為 “RF IN”“SIG” 或在 datasheet 中以 “●” 標記。此引腳需與藍牙芯片的射頻輸出端（如芯片的 “RF_P”“ANT” 引腳）直接連接，中間需串聯 50Ω 匹配電路（如 π 型網絡）。

2. 接地引腳（GND Pin）：

作為信號參考地，多為大面積金屬焊盤（占天線底部 60% 以上）或多個分布的小焊點（2-4 個），標注為 “GND” 或陰影區域。需與設備主板的系統地（GND 平面）可靠連接，形成完整的信號回路。

（二）連接的核心原則

· 阻抗匹配：整條鏈路（天線→饋線→芯片）需保持 50Ω 阻抗，偏差超過 5Ω 會導致信號反射（駐波比＞1.5），降低傳輸效率；

· 最短路徑：饋電引腳到芯片的連線長度需＜30mm，減少信號損耗（每 10mm 損耗約 0.2dB）；

· 單點接地：接地引腳需與主板地單點連接（避免多點接地形成干擾環路），接地電阻需＜0.1Ω（用萬用表導通檔檢測）。

二、連接前的準備工作：工具、環境與檢查

（一）必備工具清單

（二）連接環境要求

· 工作臺需鋪防靜電墊，避免靜電擊穿天線的射頻電路；

· 遠離金屬雜物（如螺絲、導線），防止意外短路；

· 溫度控制在 20-30℃，濕度 40%-60%（避免焊錫氧化過快）。

（三）連接前檢查

1. 核對天線型號與設備需求：確認天線頻段（2.4GHz）、增益（0-5dBi）與設備匹配；

2. 檢查天線外觀：饋電引腳與接地引腳無氧化（表面無發黑）、輻射貼片無變形（否則會導致頻率偏移）；

3. 測試主板焊盤：用萬用表檢測芯片射頻輸出端與地之間的電阻（應無窮大），避免主板本身短路。

三、藍牙貼片天線的 3 種連接方式及操作步驟

根據天線形態與設備結構，常見連接方式分為三類，操作要點各有不同：

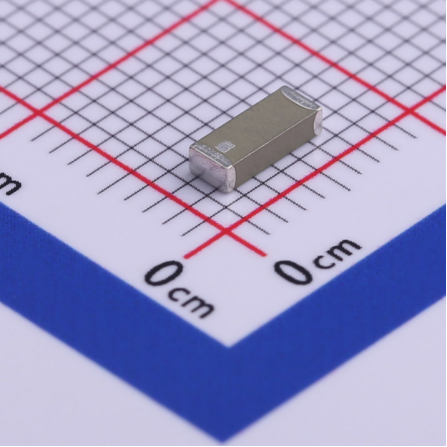

（一）貼片焊接（硬體天線）

適用于剛性貼片天線（如陶瓷基底、PCB 基底），步驟如下：

1. 焊盤預處理：用酒精棉擦拭主板饋電焊盤與接地焊盤，去除油污；若焊盤氧化，用細砂紙輕磨至露出金屬光澤。

2. 定位固定：用鑷子將天線對齊焊盤（饋電引腳對信號焊盤，接地焊盤全覆蓋），滴一滴助焊劑，用烙鐵輕觸接地焊盤，預焊一個點固定位置（溫度 300℃，時間 1 秒）。

3. 焊接饋電引腳：將烙鐵頭蘸取少量焊錫（直徑 0.3mm），輕觸饋電引腳與焊盤交界處，待焊錫融化并包裹引腳后移開烙鐵（時間＜2 秒），確保焊點呈 “小山丘” 狀（無尖刺、無虛焊）。

4. 焊接接地焊盤：對大面積接地焊盤，采用 “多點焊接”（沿邊緣每 2mm 焊一個點），或用熱風槍（溫度 280℃）吹焊（避免局部高溫損壞天線）。

5. 短路檢測：用萬用表導通檔檢測饋電引腳與接地焊盤，若蜂鳴則為短路，需用吸錫帶清理焊點重新焊接。

（二）柔性 FPC 天線連接（帶連接器）

適用于可彎曲的 FPC 天線（如藍牙耳機、智能手表），步驟如下：

1. 連接器對接：將 FPC 天線的金手指（饋電與接地觸點）對準主板上的板對板連接器（如 0.5mm 間距的 BTB 連接器），注意方向（金手指朝上 / 朝下需與連接器匹配）。

2. 鎖定連接器：按壓連接器的鎖緊卡扣（或螺絲固定），確保金手指與連接器引腳完全接觸（輕拉天線無松動）。

3. 加固接地：FPC 天線的接地部分（通常為邊緣金屬層）需用導電膠粘貼在主板接地平面上，增強信號穩定性（導電膠厚度 0.1mm，壓力 500g/cm2 固化 24 小時）。

（三）導線連接（長距離延伸）

適用于天線需外置的場景（如設備內部空間狹?。襟E如下：

1. 選擇饋線：用 50Ω 同軸線（如 RG-174），長度＜50mm（過長損耗大），一端焊接 SMA 接頭（連接天線），另一端剝線（芯線露出 1mm，屏蔽層露出 2mm）。

2. 芯線焊接：將饋線芯線焊接到主板饋電焊盤，屏蔽層焊接到接地焊盤（注意芯線與屏蔽層絕緣，間距≥0.5mm）。

3. 固定饋線：用高溫膠帶將饋線固定在主板上，避免拉扯導致焊點脫落（彎曲半徑≥5mm，防止屏蔽層斷裂）。

四、常見連接錯誤及后果分析

五、連接后的驗證與優化技巧

（一）基礎驗證步驟

1. 通斷測試：用萬用表檢測饋電引腳→芯片射頻端導通（電阻＜1Ω），接地引腳→主板地導通（電阻＜0.1Ω）。

2. 信號強度測試：連接手機，用 “Bluetooth Analyzer” APP 查看 RSSI 值，1 米內≥-50dBm、10 米內≥-80dBm 為合格。

3. 穩定性測試：連續傳輸 100MB 文件（如音頻、日志），若丟包率＞1%，需檢查焊接質量或阻抗匹配。

（二）優化技巧

1. 增加匹配電路：若駐波比超標（＞1.5），在饋電引腳與芯片間串聯 1 個 10pF 電容和 1 個 50Ω 電阻（π 型網絡），可將駐波比降至 1.2 以下。

2. 接地增強：在天線接地焊盤與主板地之間打 2 個過孔（直徑 0.3mm），降低接地電阻（從 0.5Ω 降至 0.05Ω），信號強度提升 5-8dB。

3. 屏蔽干擾：在天線周圍貼吸波材料（如鐵氧體片），減少主板上時鐘信號（16MHz）的干擾，使信號波動幅度從 ±10dB 降至 ±3dB。

六、總結

藍牙貼片天線的連接是 “細節決定成敗” 的過程，核心在于正確識別饋電與接地引腳、確保阻抗匹配、避免虛焊與短路。無論是貼片焊接、FPC 連接器對接還是導線延伸，都需嚴格控制焊接溫度、焊點質量和接地電阻。

連接完成后，通過信號強度測試（RSSI）和穩定性驗證，可快速定位問題（如短路、虛焊）。掌握這些連接技巧，能有效解決藍牙設備的 “配對失敗”“信號時斷時續”“距離短” 等常見問題，確保智能手表、耳機、傳感器等設備的無線通信性能達標。若在連接中遇到特殊場景（如金屬外殼設備、高溫環境），可提供設備圖紙，獲取定制化連接方案（如采用磁吸式天線座、耐高溫焊錫等）。
