一、生產安全的 “重啟鍵”：復位開關為什么不可或缺？
在工業自動化的 “神經中樞”—— 聯鎖邏輯圖中，復位開關是保障安全生產的關鍵一環。當溫度飆升、壓力超限等異常發生時，聯鎖保護會瞬間啟動：關停泵組、關閉閥門，為設備和人員筑起安全防線。但你是否想過：若工藝參數短暫波動后自動恢復，系統該如何避免 “誤判” 頻繁啟停？異常解除后，如何確保設備有序重啟，而非盲目恢復運行？
價值
復位開關的核心價值：
防止波動誤觸發
避免生產波動導致聯鎖頻繁動作，例如精餾塔壓力瞬間超壓后快速回落，復位開關可阻止系統反復 “關停 - 啟動” 的惡性循環。
強制人工確認
異常解除后，需人工檢查工藝狀態（如閥門是否卡澀、傳感器是否誤報），確認無誤后再?gòu)?fù)位，杜絕 “帶病重啟”。
邏輯閉環控制
與 RS 觸發器配合，形成 “觸發 - 保持 - 復位” 的完整保護鏈，確保聯鎖動作 “有始有終”。
軟硬結合
二、復位開關設計的 “三要素”：從軟開關到硬觸點的全場景適配
1. 設置原則：軟硬結合，雙重保障
軟開關（操作站）
在 DCS/SIS 系統操作界面設置復位按鈕，支持遠程操作，實時顯示狀態（如灰色禁用表示聯鎖條件未解除）。
硬開關（輔操臺）
高危場景增設物理復位按鈕，帶鑰匙鎖或權限控制（如緊急切斷系統必須雙人確認），防止誤操作。
信號交互
SIS 系統復位信號需同步至 DCS，確保中控室與現場操作的狀態一致（例：DCS 界面實時顯示 SIS 復位進度）。
2. 功能特性：僅復位 “動作對象”，不跳過根源檢查
觸發條件
僅當聯鎖信號（如壓力傳感器 PZT-63101＜0.3MPa）恢復正常，復位操作才有效，避免 “帶病復位”。
輸出邏輯
復位對象為切斷閥、機泵等執行機構，而非直接跳過傳感器檢測（如閥門 XV-63101 復位后，仍需監測壓力是否穩定）。
最佳拍檔

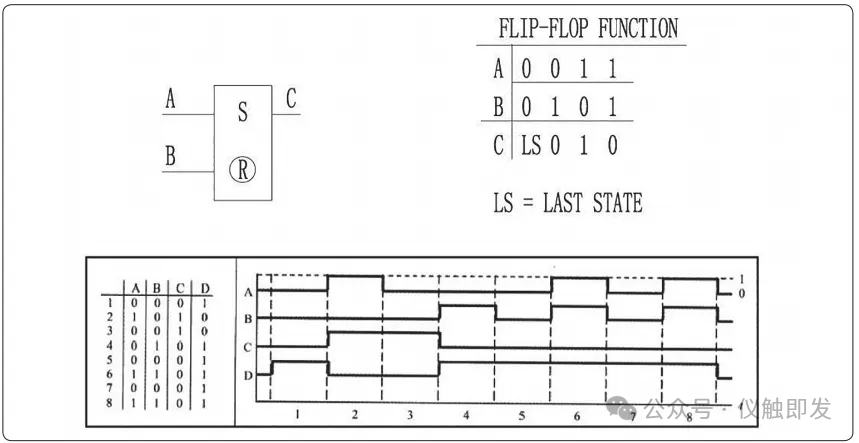

3. RS 觸發器：復位開關的 “最佳拍檔”
置位優先 VS 復位優先，選錯可能引發事故！
|
類型
|
工作邏輯
|
典型應用
|
|
置位優先
|
當置位信號（S）與復位信號（R）同時為 1 時，優先執行置位（C=1），確保聯鎖觸發優先響應
|
高壓保護場景（如鍋爐超壓聯鎖）
|
|
復位優先
|
同時為 1 時優先復位（C=0），可能導致未解除觸發條件即復位，嚴禁用于安全聯鎖
|
|

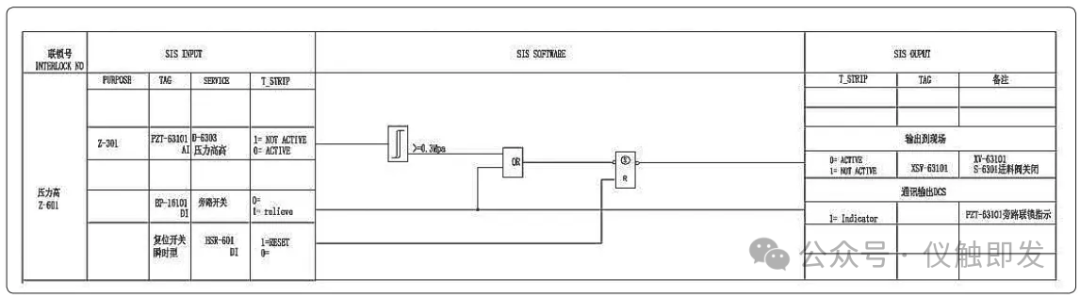

實戰案例：置位優先如何保障閥門安全復位？
當壓力 PZT-63101≥0.3MPa（觸發信號 = 0，S 端取反 = 1），RS 觸發器輸出 C=1，取反后關閉閥門 XV-63101。
壓力恢復正常（觸發信號 = 1，S 端取反 = 0），此時復位開關觸發 R=1，C=0，取反后閥門打開 ——僅當觸發條件解除，復位才有效。
避坑指南
三、復位開關設計避坑指南：這兩種 “坑” 千萬別踩！
多聯鎖場景：共用復位開關，拒絕 “誤動陷阱”
錯誤設計
兩臺壓縮機（A/B）共用同一聯鎖邏輯，但觸發條件不同，若分別設置復位開關，可能出現 “A 故障未修復，誤復位 B 導致系統崩潰”。
正確做法
采用 “與門” 邏輯，僅當所有觸發條件均恢復正常，復位開關才生效（例：兩聯鎖輸出至同一閥門，電路加 “與” 門，任一聯鎖未解除則無法復位）。
邏輯圖疏漏：忽視 “復位優先” 風險
案例
某化工裝置誤用復位優先觸發器，當聯鎖信號未解除時強行復位，導致未關嚴的切斷閥誤開，引發物料泄漏。
排查要點
設計時標注觸發器類型，并用仿真工具驗證邏輯（如觸發信號未恢復時，復位操作應無效）。
黃金法則
四、設計黃金法則：自控 + 工藝雙確認，筑牢安全防線
1.前期溝通
自控工程師與工藝人員深度對齊，明確 “哪些聯鎖需要復位？復位前需確認哪些工藝狀態？”（如反應器聯鎖復位前，必須確認攪拌器已停穩）。
2.分層驗證
單體測試：?jiǎn)蝹€(gè)聯鎖觸發 - 復位流程測試（如手動觸發壓力高報，確認復位后閥門動作正常）。
聯調測試：模擬多聯鎖同時觸發，驗證復位順序及互鎖邏輯（如先復位進料聯鎖，再?gòu)?fù)位出料聯鎖）。
3.文檔留痕
繪制詳細邏輯圖，標注觸發器類型、復位信號流向，便于后期維護（例：在圖紙上用紅色高亮 “復位優先觸發器，禁止用于安全回路”）。
