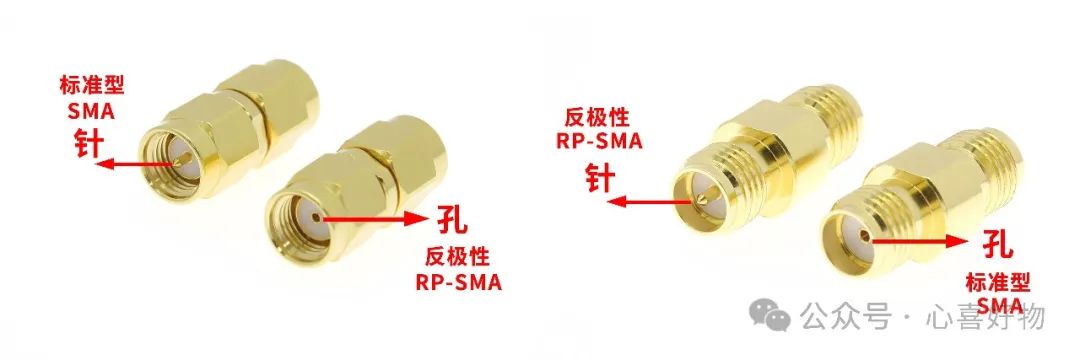

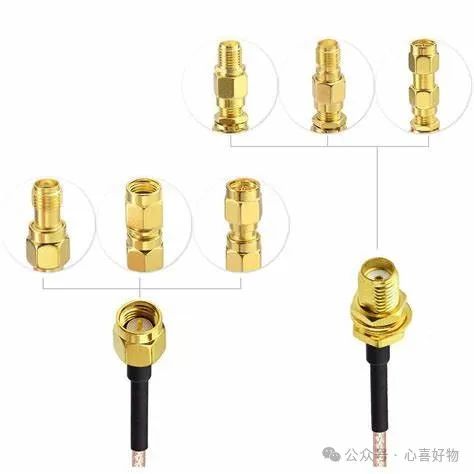

一、SMA連接器的介紹

SMA通常用于在電路板之間提供RF連接，許多微波元件包括濾波器，衰減器，混頻器和振蕩器。連接器具有帶螺紋外部連接接口，該接口具有六邊形形狀，允許用扳手?jǐn)Q緊。可以使用特殊的扭矩扳手將它們擰緊到正確的密封性，從而可以在不過度擰緊的情況下實現良好的連接。

第一個SMA連接器設計用于141半剛性同軸電纜。最初的SMA連接器可稱為最小連接器，因為同軸電纜的中心形成了連接的中心引腳，無需在同軸中心導體和特殊連接器中心引腳之間進行過渡。

它的優點是電纜電介質直接連接到界面而沒有氣隙，缺點則是只能進行有限數量的連接/斷開循環。然而，對于使用半剛性同軸電纜的應用，這不太可能是一個問題，因為安裝通常在初始組裝后固定。

二、SMA連接器的性能

SMA連接器設計為具有恒定的，在連接器上具有50歐姆的阻抗。SMA連接器最初設計和指定用于高達18 GHz的工作，盡管有些版本的[敏感詞]頻率為12.4 GHz，有些版本指定為24或26.5 GHz。更高的頻率上限可能需要以更高的回波損耗運行。

通常，SMA連接器具有比高達24 GHz的其他連接器更高的反射系數。這是由于難以[敏感詞]地固定電介質支撐，但是盡管存在這種困難，一些制造商已經設法適當?shù)乜朔诉@個問題，并且能夠?qū)⑺鼈兊倪B接器指定為26.5GHz的操作。

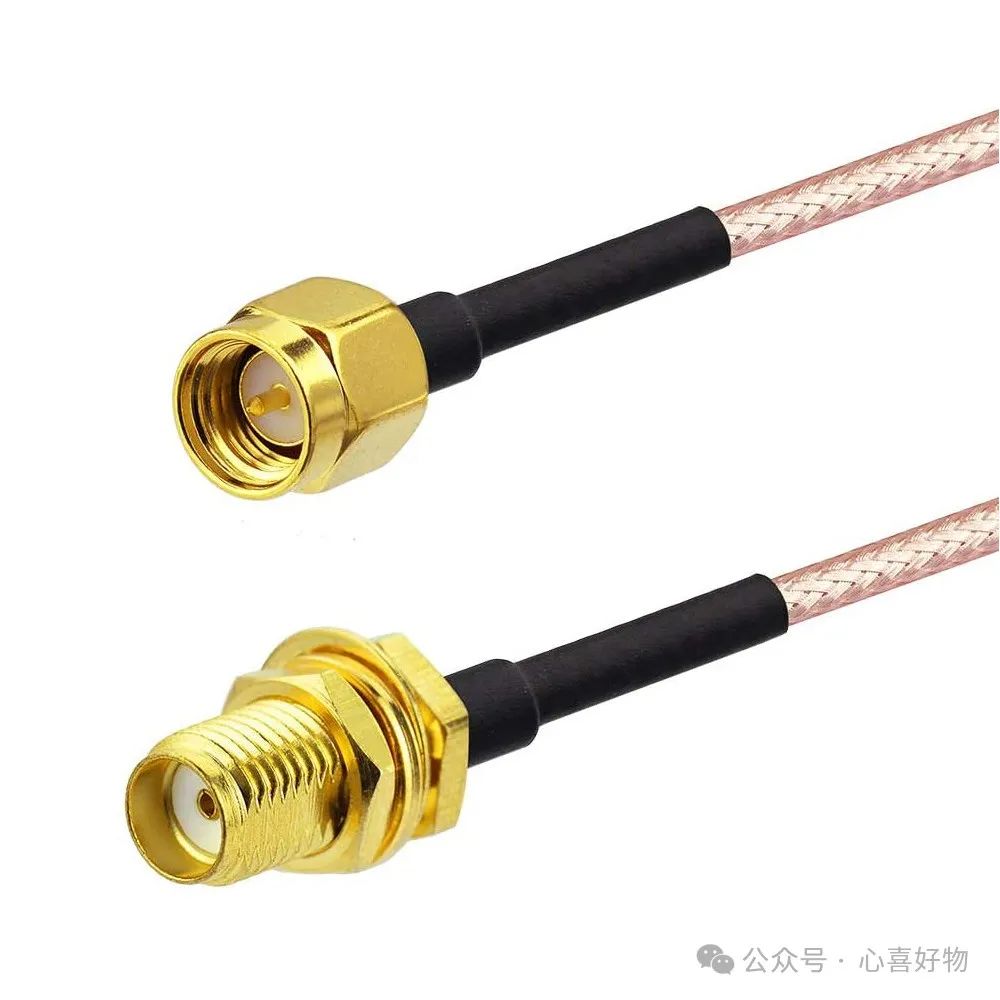

對于柔性電纜，頻率限制通常由電纜而不是連接器決定。這是因為SMA連接器所接受的電纜很小，并且它們的損耗自然遠大于連接器的損耗，特別是在它們可能使用的頻率上。

三、SMA連接器的額定功率

在某些情況下，SMA連接器的額定功率可能很重要。決定配合同軸連接器平均功率處理能力的關鍵參數是它能夠傳遞高電流并保持熱升溫到適中的溫度。

加熱效果主要由接觸電阻引起，這是接觸表面積和接觸墊在一起的方式的函數。一個關鍵區域是中心觸點，這些觸點必須正確形成并很好地配合在一起。還應注意，平均額定功率隨頻率降低，因為電阻損耗隨頻率增加。

SMA連接器的功率處理數據在制造商之間差異很大，但有些數字表明有些可以在1GHz下處理500瓦，在10 GHz時下降到略低于200瓦，不過這也是測定數據，可能實際更高一些。

SMA連接器原理

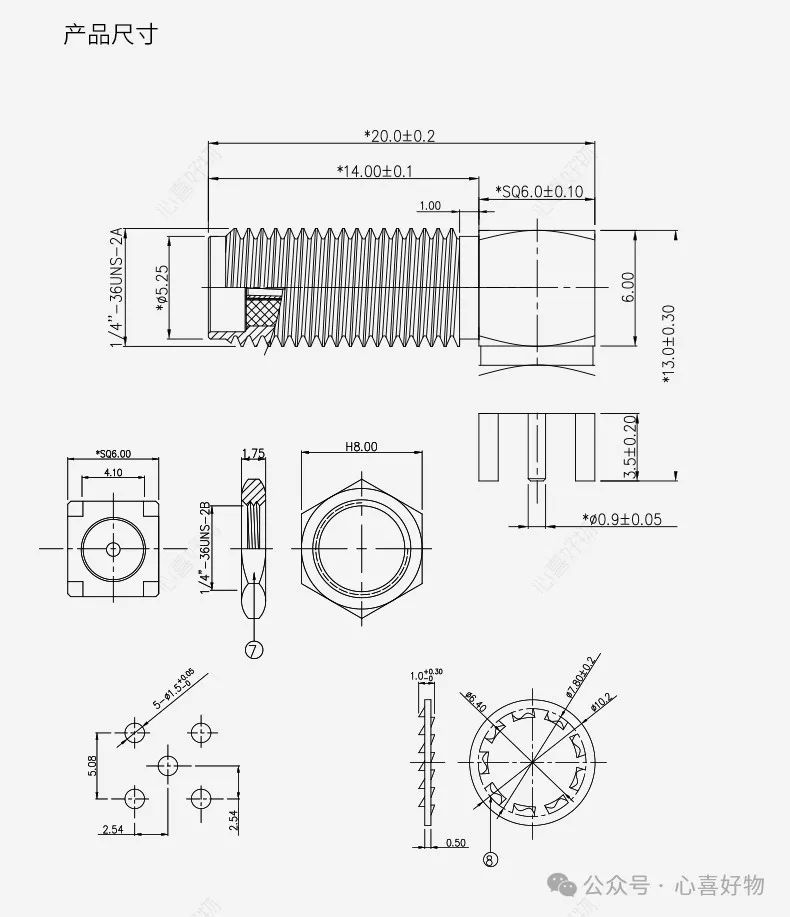

SMA連接器的結構包括內芯、外套和外部接地部件三個部分。其中內芯和外套是連接兩個電路的主要部分，內芯位于外套內部，并通過一個很小的孔與外界相連。當兩個SMA連接器插在一起時，它們的內芯和外套部分會彼此重合，從而實現電路的連接。
