通訊天線是無線通信系統的 “咽喉”，負責信號的發射與接收，其性能直接影響通信質量。無論是手機基站、衛星通信，還是戶外無線網橋，都離不開通訊天線的支撐。本文將系統拆解通訊天線的結構和組成部分，解析各部件的作用、材質及設計邏輯，幫你全面了解這一關鍵設備的 “構造密碼”。

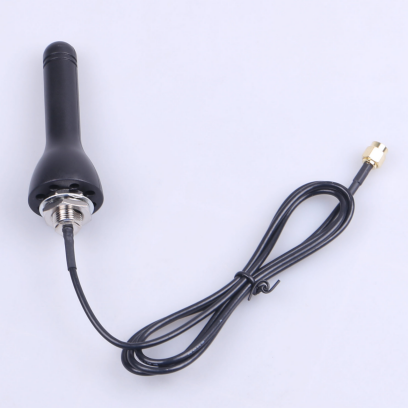

一、通訊天線的整體結構框架

通訊天線的結構設計需兼顧信號傳輸效率、環境適應性和安裝便利性，通常由核心功能部件和輔助支撐部件兩大部分組成。核心功能部件負責信號的轉換與輻射，輔助支撐部件則保障天線的穩定運行和環境防護，兩者協同工作，確保信號在復雜場景中高效傳輸。

二、核心功能部件：決定天線性能的 “心臟”

（一）輻射器 —— 信號轉換的核心

輻射器是通訊天線實現 “電信號→電磁波” 或 “電磁波→電信號” 轉換的核心部件，直接決定天線的增益、頻段、方向性等關鍵參數。

1. 材質與形態

輻射器多采用高導電率金屬制成，常見材質包括：

· 銅：導電性優異（導電率約 58MS/m），是中高端天線的[敏感詞]，如基站天線的輻射單元多為紫銅材質；

· 鋁：重量輕、成本低（密度僅為銅的 1/3），適合對重量敏感的場景（如無人機天線）；

· 合金：銅鋁合金、銅銀合金等，兼顧導電性和抗腐蝕性，多用于沿海、工業等潮濕環境。

形態上，輻射器根據天線類型呈現多樣化設計：

· 全向天線：多為螺旋狀、鞭狀（如對講機天線），可 360° 均勻輻射信號；

· 定向天線：常見振子陣列（如八木天線的引向器、反射器）、拋物面形（如衛星天線的鍋狀反射面），通過聚焦信號增強定向增益。

2. 關鍵參數關聯

輻射器的長度、數量直接影響天線性能：

· 長度需匹配工作頻段（波長 λ= 光速 / 頻率），如 2.4GHz 天線的輻射器長度約為 31mm（λ/4）；

· 振子數量越多，增益越高（如 4 振子天線增益 6dBi，8 振子可達 10dBi）。

（二）饋電系統 —— 信號傳輸的 “橋梁”

饋電系統負責將信號從設備傳輸至輻射器（發射時），或從輻射器傳輸至設備（接收時），由饋線和阻抗匹配器組成。

1. 饋線

饋線是信號傳輸的通道，需滿足低損耗、抗干擾要求：

· 同軸電纜：最常用的饋線類型，由內導體（銅芯）、絕緣層、外導體（屏蔽層）和護套組成，屏蔽層可隔絕外部電磁干擾，適合戶外場景（如 RG-58、RG-400 型號）；

· 微帶線：在 PCB 板上印刷的金屬帶，體積小、重量輕，多用于小型天線（如路由器內置天線）。

2. 阻抗匹配器

天線的輸入阻抗需與設備輸出阻抗（通常 50Ω）匹配，否則會產生信號反射（駐波比 VSWR 升高），降低傳輸效率。匹配器通過以下方式實現阻抗平衡：

· LC 電路：由電容、電感組成，調節元件參數抵消阻抗差異；

· 漸變線匹配：通過改變饋線截面尺寸，逐步過渡阻抗值，適合寬頻段天線。

理想情況下，駐波比 VSWR 應≤1.5，若＞2.0 則需重新調試匹配器。

（三）反射器與引向器 —— 增強方向性的 “輔助器”

在定向天線中，反射器和引向器是提升方向性和增益的關鍵輔助部件：

· 反射器：位于輻射器后方的金屬板 / 桿，可將向后輻射的信號反射至前方，減少能量浪費，增強前向增益；

· 引向器：位于輻射器前方的金屬桿，數量 1 - 多個，能引導信號向指定方向聚集，進一步提升定向性（如八木天線的引向器越多，方向性越強）。

例如，一款 12 單元定向天線（1 個反射器 + 1 個輻射器 + 10 個引向器），增益可達 14dBi，遠高于無輔助部件的天線。

三、輔助支撐部件：保障穩定運行的 “基石”

（一）天線罩 —— 防護與塑形的 “外衣”

天線罩是包裹核心部件的外殼，主要作用包括：

1. 環境防護

· 材質選擇：戶外天線多采用玻璃鋼（玻璃纖維 + 樹脂）、聚四氟乙烯（PTFE），耐高低溫（-40℃至 80℃）、抗紫外線、防腐蝕，適合沿海、沙漠等[敏感詞]環境；

· 密封設計：通過硅膠密封圈、灌封膠實現 IP65 及以上防水等級，防止雨水、灰塵進入內部。

2. 結構塑形

天線罩的形狀會影響信號傳播：

· 全向天線多為圓柱形，減少對 360° 信號的遮擋；

· 定向天線常用拋物面形、平板形，與內部反射器配合增強信號聚焦。

（二）支架與固定裝置 —— 安裝與定位的 “骨架”

支架用于固定天線并調整安裝角度，包括：

· 材質：不銹鋼（抗腐蝕）、鋁合金（輕量化），根據安裝場景選擇（如樓頂用重型不銹鋼支架，無人機用鋁合金支架）；

· 調節功能：可調節方位角（水平旋轉）和俯仰角（垂直傾斜），精準對準通信目標（如衛星天線需[敏感詞]對準同步衛星）。

（三）接地裝置 —— 防雷與安全的 “保障”

戶外天線需配備接地裝置，降低雷擊風險：

· 接地端子：連接天線與接地線的金屬接口，通常位于天線底部；

· 接地線：截面積≥4mm2 的銅纜，將雷電引入大地，接地電阻需≤4Ω。

四、不同類型通訊天線的結構差異

五、結構設計對天線性能的影響

1. 增益與方向性：輻射器數量、反射器 / 引向器設計是關鍵，數量越多、布局越合理，增益越高、方向性越強；

2. 頻段覆蓋：輻射器長度需匹配目標頻段，寬頻段天線（如 2.4-5.8GHz）需通過多組輻射器組合實現；

3. 耐候性：天線罩材質和厚度決定使用壽命（玻璃鋼天線在戶外可使用 5-10 年）；

4. 安裝便利性：支架調節功能越靈活，越容易精準定位（如衛星天線需[敏感詞]到 0.1° 的角度調節）。

六、總結

通訊天線的結構是 “功能部件 + 輔助部件” 的有機結合：輻射器和饋電系統決定信號傳輸能力，反射器 / 引向器增強方向性，天線罩和支架保障環境適應性，接地裝置提升安全性。了解這些組成部分，不僅能幫助選型（如戶外選玻璃鋼罩天線），還能在故障排查時快速定位問題（如信號弱可能是饋線損耗或輻射器損壞）。
