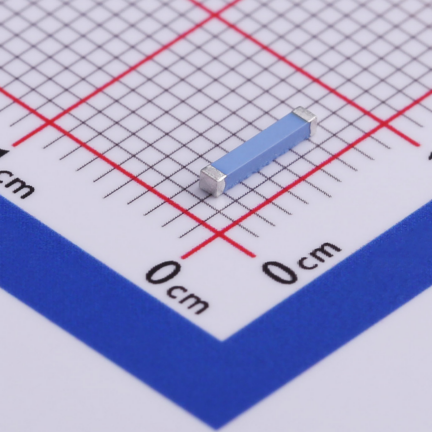

藍牙貼片天線憑借體積小巧（最小可至 3mm×5mm）、集成度高（直接焊接在 PCB 板上）、成本低廉（批量采購單價＜3 元）等優勢，已成為消費電子、工業物聯網、醫療設備等領域的核心無線組件。但不同場景對天線的尺寸、增益、抗干擾能力要求差異極大，選錯型號可能導致設備通信距離縮短 50% 以上，甚至完全失效。本文詳解藍牙貼片天線的 6 大典型應用場景、適配型號及部署技巧，幫你實現 “信號穩定 + 成本最優” 的雙重目標。

一、消費電子：追求小型化與低功耗

消費電子是藍牙貼片天線的最大應用領域，占比超過 70%，核心需求是 “小尺寸 + 夠用的信號”，典型設備包括智能手表、藍牙耳機、藍牙音箱等。

1. 智能手表 / 手環（尺寸優先）

· 場景特點：設備厚度＜10mm，內部空間極度緊湊（天線區域僅 5mm×10mm），需貼合曲面設計，且靠近人體（手腕）會吸收 2.4GHz 信號（衰減約 15-20dB）。

· 適配天線：

· 材質：FPC 柔性貼片天線（如 LCP 基材），可彎曲半徑≥1mm，貼合手表弧形外殼；

· 增益：0-1dBi（全向輻射，確保手腕轉動時信號穩定）；

· 結構：倒 F 型（PIFA）設計，抗人體吸收能力比普通貼片天線強 30%。

· 部署技巧：天線遠離金屬表殼（間距≥2mm），安裝在表盤邊緣（避開電池和顯示屏的金屬屏蔽層）。

2. 藍牙耳機（抗干擾優先）

· 場景特點：耳機腔體內有揚聲器（磁鐵會干擾磁場）、麥克風等部件，且左右耳單元需雙向通信（延遲要求＜50ms）。

· 適配天線：

· 材質：陶瓷貼片天線（介電常數 εr=20-30），體積≤4mm×6mm，可嵌入耳機柄內部；

· 阻抗：50Ω±3Ω（與藍牙芯片緊密匹配，減少信號反射）；

· 抗干擾：帶金屬屏蔽罩（僅露出輻射面），降低揚聲器磁鐵的干擾（信號波動從 ±8dB 降至 ±3dB）。

· 部署技巧：天線輻射面朝向外側（遠離耳道內的人體組織），饋線長度≤10mm（減少損耗）。

二、工業物聯網：應對復雜環境

工業場景對藍牙貼片天線的要求更為嚴苛，需耐受高溫、振動、金屬干擾等[敏感詞]條件，典型應用包括智能傳感器、工業網關、倉儲定位標簽。

1. 智能傳感器（耐高溫 + 抗振動）

· 場景特點：安裝在生產線、電機表面等位置，工作溫度 - 40~85℃，持續振動（頻率 10-50Hz），且周圍有大量金屬設備（反射電磁波導致信號不穩定）。

· 適配天線：

· 材質：FR4 玻纖板貼片天線（耐溫＞120℃，抗振性優于陶瓷）；

· 增益：2-3dBi（定向輻射，信號聚焦于網關方向）；

· 結構：單極子設計，底部帶加強焊接點（防止振動導致脫落）。

· 部署技巧：天線與金屬表面間距≥10mm（用支架抬高），接地層面積≥天線面積的 5 倍（增強信號反射效率）。

2. 倉儲定位標簽（長距離 + 低功耗）

· 場景特點：標簽貼在貨物表面（可能被金屬包裝覆蓋），需與 10 米外的網關通信，電池續航要求 1 年以上（BLE 協議，發射功率 0dBm）。

· 適配天線：

· 材質：超薄 FR4 貼片天線（厚度 0.8mm），可貼在紙箱或金屬罐表面；

· 帶寬：≥100MHz（覆蓋 2.4-2.5GHz，應對頻率偏移）；

· 特殊設計：背面帶磁性吸附層（方便安裝在金屬貨物上），同時集成阻抗匹配電路（在金屬表面仍保持 VSWR≤1.5）。

· 部署技巧：天線安裝在貨物頂部（遠離堆疊的金屬障礙物），輻射方向垂直于地面（與網關天線保持平行）。

三、醫療設備：高精度與安全性

醫療領域的藍牙貼片天線需滿足生物兼容性（無毒性）、低電磁輻射（EMI），且信號穩定（避免影響數據傳輸準確性），典型應用包括心率監測儀、輸液泵、醫療手環。

1. 心率監測儀（低輻射 + 穩定性）

· 場景特點：設備與人體皮膚直接接觸，需通過 FDA 認證（生物兼容性標準 ISO 10993），傳輸心率數據時不能有丟包（誤差需＜1 次 / 分鐘）。

· 適配天線：

· 材質：醫用級 FR4 貼片天線（表面鍍鎳，防腐蝕），增益 0dBi（降低電磁輻射，SAR 值＜0.5W/kg）；

· 結構：對稱設計（輻射方向圖均勻），確保設備在不同佩戴角度下信號強度偏差≤3dB；

· 認證：通過 CE 和 FDA 醫療設備電磁兼容測試（EMC Class B）。

· 部署技巧：天線遠離傳感器電極（避免干擾生物電信號），接地層與設備外殼連接（減少電磁泄漏）。

2. 輸液泵（抗液體干擾）

· 場景特點：設備內部有液體管路（水會吸收 2.4GHz 信號），且需與護士站網關保持穩定通信（報警信息延遲＜1 秒）。

· 適配天線：

· 材質：防水涂層陶瓷貼片天線（IP67 防護），防止藥液滲漏導致短路；

· 安裝方式：外置式貼片設計（貼在設備頂部，遠離液體管路），增益 1-2dBi；

· 抗干擾：通過窄帶濾波設計（僅接收 2.402-2.480GHz 頻段），減少醫院其他設備的電磁干擾。

四、智能家居：注重無縫連接

智能家居設備需實現多節點互聯（如門鎖、燈光、窗簾聯動），藍牙貼片天線需支持 Mesh 組網，覆蓋半徑 10-15 米，典型應用包括智能門鎖、藍牙網關、環境傳感器。

1. 智能門鎖（穿透性優先）

· 場景特點：安裝在金屬門體上（會屏蔽 90% 以上的電磁波），需穿透木門 / 玻璃門與手機通信（厚度 5-10cm）。

· 適配天線：

· 材質：高增益 FR4 貼片天線（增益 2-3dBi），尺寸 10mm×15mm；

· 安裝位置：門內側（非金屬區域），用延長饋線（50Ω 阻抗，長度 30cm）連接至門鎖主板；

· 方向：輻射面朝向門外（信號穿透方向與門體垂直）。

· 效果：穿透 5cm 木門后，10 米距離 RSSI 值≥-75dBm（確保手機 APP 穩定控制）。

2. 藍牙網關（覆蓋范圍優先）

· 場景特點：需連接 10-20 個智能家居節點，覆蓋面積 50-100㎡，可能存在墻體遮擋（每堵墻衰減 8-12dB）。

· 適配天線：

· 材質：雙極化貼片天線（水平 + 垂直極化），減少墻體反射導致的信號衰落；

· 增益：3dBi（全向輻射，水平方向 360° 覆蓋偏差≤2dB）；

· 帶寬：≥100MHz（支持藍牙 5.0 的 2M PHY 模式，傳輸速率提升 1 倍）。

· 部署技巧：安裝在房間[敏感詞] 1.5 米高度（避開地面金屬家具），接地層面積≥50mm×50mm（增強信號反射）。

五、汽車電子：高可靠性與合規性

車載藍牙設備需通過嚴苛的車規認證（如 ISO 16750），耐受 - 40~85℃溫度循環、振動（10-2000Hz）和電磁干擾（發動機、雷達等），典型應用包括車載藍牙模塊、胎壓監測傳感器（TPMS）。

1. 車載藍牙模塊（抗強電磁干擾）

· 場景特點：安裝在汽車中控臺，周圍有收音機、GPS、倒車雷達等無線設備，電磁環境復雜（干擾信號強度可達 - 50dBm）。

· 適配天線：

· 材質：車規級 FR4 貼片天線（滿足 AEC-Q200 認證），工作溫度 - 40~105℃；

· 抗干擾：帶金屬隔離腔（屏蔽外部電磁噪聲），駐波比 VSWR≤1.5（全溫區）；

· 連接方式：IPEX 接口 + 短饋線（長度 10cm），方便靈活安裝在儀表臺內部（遠離發動機干擾源）。

2. 胎壓監測傳感器（小型化 + 長壽命）

· 場景特點：安裝在輪胎內部（空間僅 2cm×2cm），需承受高壓（3-5bar）、離心力（車速 120km/h 時），且電池壽命需≥5 年。

· 適配天線：

· 材質：超小型陶瓷貼片天線（尺寸 3mm×5mm），重量＜0.5g；

· 功耗：匹配低功耗藍牙芯片（發射電流＜10mA），增益 0dBi（夠用即可，降低功耗）；

· 安裝：直接焊接在傳感器 PCB 板上，輻射面朝向輪胎外側（減少金屬輪轂遮擋）。

六、選型與部署的 3 個關鍵原則

1. 尺寸與性能的平衡：優先滿足設備安裝空間（如智能手表選＜5mm×10mm 的天線），再通過結構優化（如倒 F 型設計）彌補性能損失，而非盲目追求高增益（增益每提升 1dBi，尺寸可能增加 30%）。

2. 環境適配優先：金屬環境（如工業設備、汽車）選抗干擾強的倒 F 型或帶屏蔽的天線；潮濕環境（如浴室設備）選防水涂層天線；高溫環境（如烤箱附近）避開陶瓷材質（＞85℃易脆化），選 FR4 或 LCP 基材。

3. 測試驗證不可少：批量生產前需做實地測試 —— 用藍牙信號測試儀（如 NRF52840 開發板）在目標場景下測量 10 米距離的 RSSI 值（需≥-75dBm），連續 24 小時通信丟包率≤0.1%，確保滿足實際使用需求。

總結：場景決定選型，細節影響信號

藍牙貼片天線的應用核心是 “場景適配”：消費電子側重小型化和低功耗，工業場景強調抗干擾和可靠性，醫療設備需滿足生物兼容和低輻射。選型時需結合設備尺寸、環境干擾、通信距離三大要素，同時注意安裝位置（遠離金屬、液體、強電磁源）和阻抗匹配（與藍牙模塊 50Ω 嚴格匹配）。

若需為特定設備（如新型智能穿戴、工業傳感器）定制藍牙貼片天線方案，可提供設備 3D 結構圖和使用環境描述，獲取包含天線尺寸、材質、安裝位置的詳細設計建議。
