突破點2 電動汽車大電流應對方案：空間優化與輕量化設計

在電動汽車中，處理大電流通常會導致部件體積增大。因此，必須有效利用EV有限的空間來應對大電流需求。同時，為提高電池利用效率，需要對包括車身在內的所有部件進行輕量化設計。

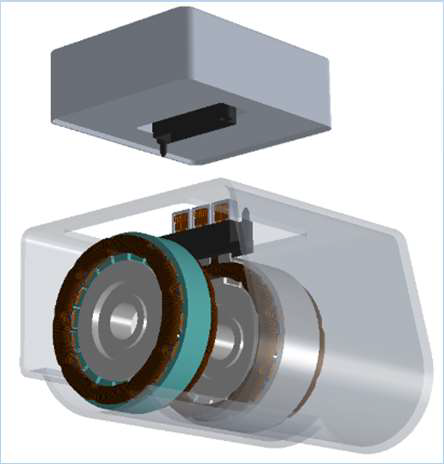

我們不僅提供傳統線纜連接方案，還創新性地開發了單元間直接連接的解決方案，從而顯著節省動力系統的空間并減輕重量。針對車載大電流部件，我們正在推進以下技術研發：

多功能觸點設計：適配不同電流值和連接方向

緊湊型抗震鎖扣機構：提升連接可靠性

優化布線方案：實現高密度集成

電動汽車充電連接器必須能夠適應各種天氣條件和使用場景。在面向普通用戶的大電流充電應用中，產品需具備以下關鍵特性：

超強耐用性：經受長期戶外重復使用，抗跌落、抗碾壓

用戶友好設計：在保證堅固性的同時保持操作便捷

全天候防護：適應[敏感詞]氣候條件下的穩定工作

在充電連接器研發領域，我們已掌握關鍵設計技術：

• 輕量化與高強度兼顧

• 采用樹脂主體結構實現重量?jī)?yōu)化

• 通過特殊結構設計確保機械強度

• 安全可靠性設計

• 核心鎖止機構采用不銹鋼材質

• 帶電部件采用高氣密防水封裝

• 面向未來的技術儲備

• 正在開發新一代溫控技術

• 應對更高功率充電的散熱挑戰

電動汽車連接器應用擴展：

UL94V-0阻燃材料連接器嶄露頭角

在全球資源約束和環保意識提升的背景下，電動汽車(EV)和插電式混合動力汽車(PHEV)正獲得越來越多的關注。對于連接器而言，EV/PHEV不僅需要像傳統燃油車一樣具備高安全性和可靠性，豐富的車載應用經驗也至關重要。

日本航空電子工業(JAE)為滿足汽車行業對可靠性和安全性的嚴苛要求，推出了多款高性能連接器解決方案。其中，采用UL94V-0阻燃材料的MX84系列連接器正獲得越來越廣泛的應用。

汽車連接器為何對阻燃性要求日益嚴苛？

隨著"CASE"時代的到來，全球車企正加速推進電動汽車（EV）和插電式混動車（PHEV）的創新研發。伴隨汽車電動化與電子化發展，對車用功能材料的性能要求不僅范圍擴大，標準也日趨嚴格。

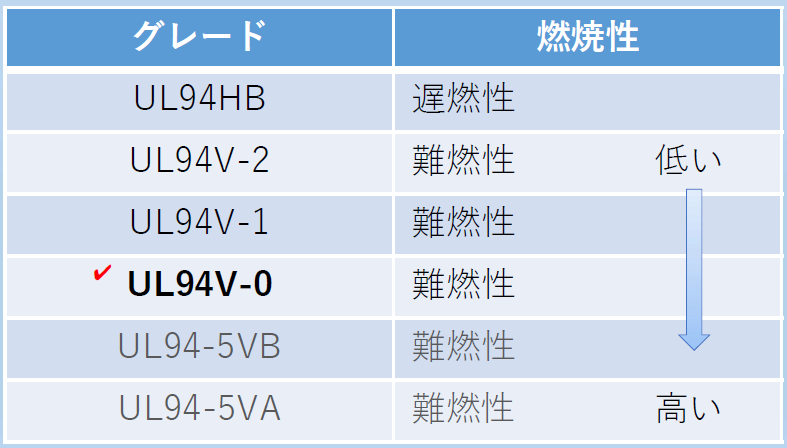

在此背景下，連接器所用塑料材料的阻燃性正成為核心指標。阻燃性指材料抵抗燃燒的特性，其評估標準多樣，其中"UL94標準"*1作為國際公認的塑料燃燒性能等級規范，通過水平（HB級）或垂直（V/5V*2級）燃燒測試，對材料阻燃性能進行分級。

當前在電動汽車領域，充電系統與電池系統對阻燃性的要求尤為突出。全球主流車企已明確要求關鍵部件必須采用"UL94V-0"級材料——該等級材料能在火源移除后10秒內自熄，且滴落物不引燃下方棉絮。

*1：UL94標準由[敏感詞]保險商實驗室（Underwriters Laboratories）制定
*2：5V級屬于[敏感詞]嚴苛的測試標準，常規工業應用通常無需滿足該等級

為滿足汽車連接器對安全性和可靠性的更高要求，我們推出全系列采用UL94V-0阻燃絕緣材料的MX84連接器產品。該系列除絕緣材料升級外，其他特性與廣受車載設備市場驗證的MX34系列保持一致，均采用成熟的0.64mm端子設計。

MX84系列主要技術特點：

多樣化接口配置

• 提供直角/DIP型PCB板端連接器

• 配套線纜轉接型連接器

防誤插設計

• 配備多規格鍵位編碼（Key1/2/3）

• 有效防止電池系統等關鍵部位的誤連接

性能延續性

• 保持MX34系列相同的機械尺寸

• 兼容現有安裝結構和線束設計

（注：*適用于電池管理系統(BMS)等高壓場景）

MX84連接器典型應用場景

日本航空電子(JAE)的MX84系列連接器已廣泛應用于電動汽車關鍵系統，主要包括：

電池管理系統(BMS)

• 電池模組與單體電池間的狀態監測連接

• 高壓回路安全傳輸（支持[敏感詞]1000V工作電壓）

核心優勢
√ 獨創防誤插鍵槽設計（提供3種鍵位編碼方案）
√ [敏感詞]級插拔耐久性（＞500次插拔循環測試）
√ 符合ISO 20653防水防塵標準

市場驗證
該系列憑借在豐田/本田等日系車企的十年量產實績，已成為：

• 高壓電池包連接[敏感詞]方案

• 電機控制器信號傳輸標準接口
