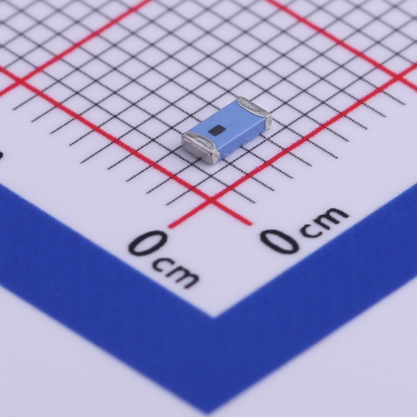

藍牙貼片天線作為小型電子設備（如智能手表、藍牙耳機、物聯網傳感器）的核心無線組件，因其體積小（通常 5-20mm）、集成度高而被廣泛應用。但在安裝調試時，不少工程師會困惑：藍牙貼片天線是否有正負極？接線反了會影響信號嗎？本文將從結構原理、電氣特性和安裝規范入手，詳細解答這一問題，助你避免因接線錯誤導致的性能問題。

一、藍牙貼片天線的結構：無 “正負極”，但有 “饋電端”

（一）核心結構組成

藍牙貼片天線（工作頻段多為 2.4-2.485GHz）的典型結構包括：

· 輻射貼片：PCB 板上的金屬導體（銅或銀漿印刷），負責發射 / 接收電磁波；

· 接地平面：貼片下方的大面積金屬層（通常為設備主板的地平面），作為信號參考地，影響天線的阻抗匹配和輻射方向；

· 饋電點：連接射頻芯片的信號接口，通過微帶線將射頻信號傳輸到輻射貼片。

（二）“正負極” 概念的誤區

直流電路中 “正負極” 指電源的極性（如電池正負極），但藍牙貼片天線工作在射頻交流信號（2.4GHz，每秒振蕩 24 億次）環境中，不存在直流意義上的正負極。其關鍵是饋電點與接地平面的正確連接，而非 “正負極” 區分。

二、饋電點與接地的重要性：錯誤連接會導致信號失效

藍牙貼片天線的性能依賴于饋電點與接地平面的電氣連接，錯誤連接會引發嚴重問題：

（一）正確連接方式

· 饋電點需通過 50Ω 微帶線連接到藍牙芯片的射頻輸出端（如芯片的 RF_OUT 引腳）；

· 接地平面需與設備主板的系統地（GND）可靠連接（通常通過過孔或導電膠），形成完整的信號回路。

這種連接確保射頻信號能高效傳輸到輻射貼片，此時天線駐波比（VSWR）通常＜1.5，信號反射小，輻射效率＞70%。

（二）錯誤連接的后果

1. 饋電點接反：若將饋電點誤接到接地平面，會導致射頻信號直接短路到地，天線完全無輸出（接收靈敏度下降 30dB 以上，相當于信號強度衰減 1000 倍）；

2. 接地不良：接地平面與系統地接觸不良（如虛焊、過孔氧化），會導致阻抗失配（VSWR＞3），信號反射嚴重，實際傳輸距離可能從 10 米縮短至 1-2 米。

三、如何識別饋電點與接地平面？3 個實用方法

（一）查看 datasheet 標注

正規藍牙貼片天線的 datasheet（數據手冊）會明確標注饋電點（通常標記為 “RF IN”“Feed” 或符號 “●”）和接地區域（標記為 “GND” 或陰影區域）。例如：

· 某型號藍牙貼片天線 datasheet 標注：“Pin 1 為饋電點，Pin 2-4 為接地引腳”；

· 無引腳的貼片天線（如 FPC 柔性天線）會用絲印標注 “RF”（饋電）和 “GND”（接地）。

（二）觀察外觀結構

· 饋電點通常是小面積金屬焊點（直徑 0.5-1mm），與輻射貼片直接相連；

· 接地平面是大面積金屬區域（占天線總面積的 60% 以上），與輻射貼片之間有明顯的絕緣間隙（通常 0.1-0.3mm）。

（三）用萬用表輔助判斷

在斷電狀態下：

· 饋電點與接地平面之間的電阻應為無窮大（絕緣）；

· 接地平面與天線邊緣的金屬焊盤之間電阻應為 0（導通，屬于接地區域）。

四、安裝藍牙貼片天線的 3 個關鍵規范

即使明確了饋電點和接地，安裝細節仍可能影響性能，需注意：

（一）避免饋線過長或彎曲

饋電點到藍牙芯片的微帶線長度應＜30mm，且盡量走直線（避免 90° 急彎），否則會引入額外損耗（每 10mm 損耗約 0.2dB）。例如：20mm 饋線比 50mm 饋線的信號強度高 0.6dB，傳輸距離增加約 15%。

（二）接地平面需 “干凈”

接地平面上方避免放置金屬部件（如螺絲、屏蔽罩）或高頻信號線（如時鐘線），否則會導致信號遮擋或干擾，使天線方向圖畸變（主瓣偏移＞10°）。

（三）焊接工藝要求

· 貼片天線焊接溫度控制在 260±10℃，時間＜3 秒（避免高溫損壞輻射貼片）；

· 焊盤錫量需適中（焊點高度 0.3-0.5mm），過多會導致饋電點與接地短路，過少則接觸不良。

五、常見問題解答：關于藍牙貼片天線的極性誤區

1. 問：藍牙貼片天線有 “正負極” 標識嗎？

答：無正負極標識，但正規產品會標注饋電點（如 “RF”）和接地（如 “GND”），需按標識連接。

2. 問：接反后天線完全不能用嗎？

答：多數情況下完全失效，少數因饋電點與接地間距近（＜0.5mm）可能有微弱信號，但傳輸距離僅為正常的 1/10。

3. 問：柔性藍牙貼片天線（FPC）的安裝有特殊要求嗎？

答：FPC 天線的接地端需用導電膠與主板地粘貼（接觸電阻＜0.1Ω），避免折疊或拉伸（會改變輻射貼片尺寸，導致頻率偏移 ±50MHz）。

六、總結

藍牙貼片天線沒有直流意義上的正負極，但其饋電點與接地平面的正確連接是信號正常工作的關鍵。安裝時需嚴格按照 datasheet 標注，確保饋電點接射頻信號端、接地平面可靠接地，同時注意焊接工藝和周邊環境（避免金屬遮擋、接地不良）。

掌握這些要點，可有效避免因連接錯誤導致的信號弱、距離短等問題，確保藍牙設備（如智能手環、無線耳機）的通信穩定性。若在安裝中遇到信號異常，優先檢查饋電與接地連接是否正確，往往能快速定位問題。
