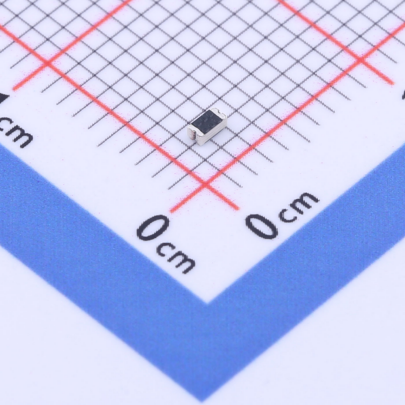

藍牙貼片天線的方向特性直接決定了設備的信號覆蓋范圍和傳輸穩定性。在智能手表、藍牙耳機、物聯網傳感器等小型設備中，天線方向設計不合理可能導致 “信號盲區”（如耳機單側斷連）或傳輸距離縮水（從 10 米降至 3 米）。本文將詳細解析藍牙貼片天線的方向特性、影響因素及優化方法，助你精準把控設備的無線性能。

一、藍牙貼片天線的方向特性：并非 “全向” 那么簡單

（一）方向圖的核心參數

藍牙貼片天線（2.4GHz 頻段）的方向圖是描述信號輻射強度與空間角度關系的圖形，核心參數包括：

· 主瓣方向：信號最強的方向（通常為天線輻射的 “正面”），主瓣寬度（半功率角）多為 60°-120°；

· 旁瓣與后瓣：主瓣外的次要輻射方向，強度比主瓣低 10-20dB（旁瓣過強會導致信號干擾）；

· 全向性誤區：多數藍牙貼片天線并非理想全向（360° 均勻輻射），而是 “準全向”—— 在水平方向（設備平面）覆蓋較廣，垂直方向（設備厚度方向）存在明顯信號衰減。

例如：智能手表的藍牙貼片天線，水平方向（表盤平面）信號覆蓋可達 360°，但垂直方向（表盤正反面）可能存在 20dB 差異（正面信號強，背面弱）。

（二）方向特性的決定因素

1. 物理結構：輻射貼片的形狀（矩形、圓形、F 形）和尺寸（長寬比）直接影響方向圖，例如矩形貼片（長 × 寬 = 10mm×8mm）的主瓣方向垂直于貼片平面；

2. 接地平面大小：接地平面相當于 “反射板”，面積越大（如超過貼片面積 5 倍），主瓣方向越集中于遠離接地平面的一側（信號向 “上方” 輻射）；

3. 安裝位置：設備外殼（金屬材質）或內部元器件（如電池、屏蔽罩）會遮擋信號，導致方向圖畸變（主瓣偏移＞30°）。

二、影響藍牙貼片天線方向的關鍵因素

（一）接地平面設計

接地平面是塑造天線方向的 “隱形之手”，設計不當會嚴重扭曲信號覆蓋：

· 小接地平面（＜貼片面積 3 倍）：

天線方向圖接近 “半球形”，水平和垂直方向信號差異小（±5dB），適合需要全向覆蓋的設備（如藍牙網關），但增益較低（＜0dBic）；

· 大接地平面（＞貼片面積 5 倍）：

信號向遠離接地平面的方向集中（主瓣與接地平面夾角＞60°），垂直方向（貼近接地平面一側）信號衰減達 15-20dB，適合 “單面通信” 設備（如智能手表，信號向表盤外側輻射）。

例如：某藍牙耳機的藍牙貼片天線貼裝在電池上方（大接地平面），導致貼近耳朵一側（接地平面方向）信號弱，易出現斷連。

（二）設備結構遮擋

金屬部件對 2.4GHz 信號的遮擋衰減可達 20-30dB，是方向圖畸變的主要原因：

· 外殼材質：全金屬外殼（如不銹鋼手表殼）會形成 “法拉第籠”，僅在非封閉區域（如表帶間隙）有信號溢出，方向圖呈 “定向波束”；

· 內部元器件：電池（金屬外殼）、電機（如智能手環的振動馬達）若貼近天線（距離＜5mm），會吸收信號能量，導致對應方向出現 “信號凹陷”（強度下降 10dB 以上）。

（三）天線貼裝角度

藍牙貼片天線的貼裝角度與設備外殼的相對位置，直接改變主瓣指向：

· 貼片平面與設備表面平行時（如貼在手機背面），主瓣方向垂直于設備表面（向外輻射）；

· 貼片平面與設備表面垂直時（如貼在耳機側殼內壁），主瓣方向平行于設備表面（沿耳機長度方向輻射）。

三、不同場景下的天線方向優化方案

根據設備的使用場景，需針對性設計天線方向特性，避免信號盲區：

（一）穿戴設備（智能手表、手環）

痛點：貼近人體皮膚一側信號被吸收（人體對 2.4GHz 信號衰減約 20dB），需將主瓣方向指向外側。

優化方案：

· 天線貼裝在表盤邊緣（遠離皮膚側），接地平面設計為 “半包圍” 結構，迫使主瓣向表盤外側輻射；

· 采用 “L 形” 輻射貼片，使主瓣方向與皮膚呈 45° 夾角，減少吸收損耗。

（二）藍牙耳機

痛點：左右耳機需雙向通信，且貼近耳朵時易被遮擋。

優化方案：

· 天線貼裝在耳機柄外側（非貼近耳朵一側），主瓣方向指向對側耳機（水平方向 60° 寬瓣）；

· 采用 “倒 F 形” 貼片設計，降低垂直方向衰減（確保耳機佩戴時信號不被頭部完全遮擋）。

（三）物聯網傳感器（如智能門鎖）

痛點：設備多安裝在金屬門框上，需向室內（手機接收端）輻射信號。

優化方案：

· 天線貼裝在傳感器正面（遠離金屬門框一側），接地平面朝向門框，利用金屬反射增強室內方向信號；

· 設計 “低剖面” 貼片（厚度＜1mm），減少安裝空間限制，主瓣寬度擴展至 120°，覆蓋更大室內范圍。

四、天線方向測試與調整方法

（一）方向圖測試工具

1. 微波暗室測試：通過三維轉臺（精度 ±0.1°）和頻譜分析儀，繪制完整的三維方向圖，直觀顯示主瓣方向、旁瓣強度和信號盲區；

2. 簡易測試法：在空曠場地，將設備固定，沿水平和垂直方向每 30° 放置一個接收終端（如手機），記錄信號強度（RSSI），繪制簡易方向圖（適合現場調試）。

（二）方向調整技巧

1. 改變接地平面形狀：

在信號薄弱方向切割接地平面（如開一個 5mm×5mm 的槽），可減少反射遮擋，使該方向信號增強 5-10dB；

2. 增加反射板：

在天線背面（需要減弱信號的方向）粘貼金屬片（如 0.1mm 銅箔），利用反射將信號 “推” 向正面，主瓣增益可提升 3-5dB；

3. 調整貼裝位置：

將天線從金屬部件旁移開（距離≥8mm），可消除信號凹陷，使方向圖恢復對稱。

（三）常見問題解決案例

· 案例 1：智能手表貼近手腕時信號弱

解決：將天線從表盤中心移至表帶連接部位（遠離手腕），接地平面縮減至原面積的 1/2，使主瓣方向偏離手腕，傳輸距離從 5 米提升至 10 米。

· 案例 2：藍牙耳機單側斷連

解決：調整天線貼裝角度，使主瓣方向指向對側耳機（原方向與耳機軸線垂直），并在耳機殼內側粘貼吸波材料（減少金屬反射干擾），斷連概率從 30% 降至 5% 以下。

五、藍牙貼片天線方向設計的注意事項

1. 預留測試空間：設計階段需在天線周圍預留 5mm×5mm 的 “凈空區”（無金屬、無高電壓線路），避免后期調整方向時無優化空間；

2. 兼顧方向與效率：過度追求窄主瓣（如 30°）會提升增益，但可能導致設備輕微晃動即信號衰減，建議主瓣寬度保留 60°-90°；

3. 考慮人體影響：穿戴設備需將天線方向遠離人體（衰減＞20dB），可通過仿真軟件（如 CST）模擬人體模型，提前優化方向圖；

4. 多場景驗證：設備需在典型使用姿態下測試方向特性（如耳機佩戴時、手表手腕彎曲時），避免實驗室測試與實際使用脫節。

六、總結

藍牙貼片天線的方向特性是設備信號覆蓋的核心，受接地平面、結構遮擋、貼裝角度等因素共同影響。設計時需結合設備的使用場景（如穿戴設備遠離人體、物聯網設備避開金屬遮擋），通過優化接地平面形狀、調整貼裝位置、規避金屬遮擋等方式，將主瓣方向對準信號接收端（如手機、配對設備）。

掌握這些方向優化技巧，可有效解決藍牙設備的 “信號盲區”“距離縮水” 等問題，提升用戶體驗（如耳機穩定連接、手表遠距離同步數據）。
