在 5G 通信、物聯網設備快速普及的今天，陶瓷天線因其體積小、性能穩定、抗干擾能力強等優勢，成為無線通信領域的重要組件。想要深入了解陶瓷天線的性能與應用，其基本結構是繞不開的關鍵知識點。“陶瓷天線的基本結構是什么” 這一問題，不僅關乎工程師在設備設計中的選型與布局，也讓眾多電子愛好者充滿好奇。本文將從陶瓷天線的核心組成部分入手，詳細剖析各部分的材料、作用，并結合工作原理和實際應用場景，為你呈現陶瓷天線結構的完整圖譜。

一、陶瓷天線的核心組成部分

（一）陶瓷介質基板

1. 材料特性：陶瓷介質基板是陶瓷天線的基礎框架，通常采用高介電常數的陶瓷材料制成，常見類型包括鈦酸鋇系陶瓷、鎂橄欖石陶瓷、鈦酸鍶鈣陶瓷等 。這些陶瓷材料具有穩定的物理和化學性質，介電常數一般在 20 - 100 之間，相比普通介質材料，能有效減小天線尺寸。同時，它們的介電損耗低，受溫度、濕度等環境因素影響小，可在 - 40℃至 85℃的寬溫環境下保持穩定的介電性能，為天線提供可靠的電磁環境。

2. 作用原理：陶瓷介質基板的高介電常數特性，使得天線的諧振頻率能夠在較小的物理尺寸下實現。它與金屬輻射貼片共同構成天線的諧振結構，影響天線的阻抗、增益和方向性等關鍵性能參數。例如，在相同的工作頻率下，使用高介電常數陶瓷基板的天線，其尺寸可比采用普通介質基板的天線縮小 30% - 50%，滿足現代電子設備小型化的設計需求。

（二）金屬輻射貼片

1. 材料與制作工藝：金屬輻射貼片是陶瓷天線實現信號輻射與接收的核心部件，通常采用導電性能良好的金屬材料，如銀、銅、金等 。制作工藝主要有蝕刻、印刷、電鍍等。蝕刻工藝通過光刻技術在陶瓷基板表面的金屬層上刻蝕出特定形狀的輻射貼片圖案，精度高，適用于復雜形狀的天線設計；印刷工藝則是利用絲網印刷技術，將導電漿料直接印刷在陶瓷基板上，成本較低，適合大規模生產；電鍍工藝可在陶瓷基板表面形成均勻、致密的金屬層，提高金屬貼片的導電性和抗氧化能力。

2. 功能作用：金屬輻射貼片在天線工作時，將設備輸出的電信號轉換為電磁波輻射出去，同時接收外部電磁波并轉換為電信號傳輸至設備內部電路。其形狀、尺寸和布局直接決定了天線的工作頻段、增益和方向性。例如，常見的矩形貼片天線，通過調整貼片的長度和寬度，可實現對特定頻段信號的諧振；而環形、螺旋形等特殊形狀的金屬貼片，則可用于實現圓極化、寬頻帶等特殊性能要求。

（三）饋電網絡

1. 結構與類型：饋電網絡是連接陶瓷天線與設備射頻電路的橋梁，主要由傳輸線、匹配電路和連接器等組成 。傳輸線用于傳輸電信號，常見類型有微帶線、同軸線等；匹配電路的作用是調整天線的輸入阻抗與射頻電路的輸出阻抗相匹配，減少信號反射，提高信號傳輸效率，常用的匹配電路包括 LC 匹配網絡、π 型匹配網絡等；連接器則用于實現天線與設備的物理連接，常見的有 SMA、U.FL 等小型化射頻連接器。

2. 工作原理：在信號發射過程中，設備射頻電路輸出的電信號經饋電網絡傳輸至金屬輻射貼片；接收信號時，金屬輻射貼片產生的電信號通過饋電網絡傳遞到射頻電路。合理設計的饋電網絡能夠確保信號在傳輸過程中保持良好的完整性和穩定性，避免信號衰減和失真。例如，在設計 2.4GHz 頻段的陶瓷天線饋電網絡時，需將天線的輸入阻抗匹配到 50 歐姆，與射頻電路的輸出阻抗一致，以實現最大功率傳輸。

二、陶瓷天線各結構部分的協同工作機制

陶瓷天線的工作基于電磁諧振原理，陶瓷介質基板、金屬輻射貼片和饋電網絡三者緊密配合，實現信號的高效收發。當外部電磁波作用于金屬輻射貼片時，貼片與陶瓷介質基板構成的諧振結構產生感應電流，電流通過饋電網絡傳輸至設備內部電路，完成信號接收過程；發射信號時，設備射頻電路輸出的電信號經饋電網絡傳遞到金屬輻射貼片，激發貼片產生電磁輻射，將電信號轉換為電磁波發射出去 。在整個過程中，陶瓷介質基板為諧振提供穩定的電磁環境，金屬輻射貼片負責信號的轉換與輻射，饋電網絡確保信號的順暢傳輸，三者缺一不可。

三、不同類型陶瓷天線的結構特點

（一）貼片式陶瓷天線

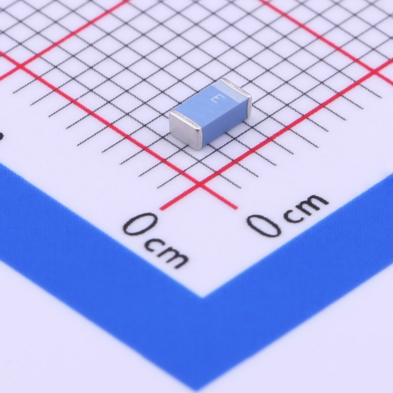

貼片式陶瓷天線是最常見的類型，其結構為在陶瓷介質基板表面制作矩形或圓形等規則形狀的金屬輻射貼片，通過單點或多點饋電方式與饋電網絡連接。這種天線結構簡單、易于加工，適用于對體積和成本要求較高的消費電子設備，如智能手機、智能手表等。

（二）環形陶瓷天線

環形陶瓷天線的金屬輻射貼片呈環形結構，可實現圓極化特性，具有較強的抗多徑干擾能力。其結構通常在陶瓷介質基板上蝕刻環形金屬線路，并通過合適的饋電方式激發環形結構產生電磁輻射。該類型天線常用于衛星通信、無線定位等對極化特性有特殊要求的場景。

（三）螺旋陶瓷天線

螺旋陶瓷天線的金屬輻射貼片呈螺旋狀，通過螺旋結構實現特定頻率信號的接收與發射，具有較高的增益和方向性。其結構是在陶瓷介質基板上制作螺旋形金屬線路，并通過中心軸或側邊進行饋電。螺旋陶瓷天線廣泛應用于 GPS 導航、無線傳感器網絡等領域。

四、陶瓷天線結構對性能和應用的影響

（一）對性能的影響

陶瓷天線的結構設計直接影響其性能表現。例如，陶瓷介質基板的介電常數和厚度決定了天線的諧振頻率和尺寸；金屬輻射貼片的形狀和尺寸影響天線的工作頻段、增益和方向性；饋電網絡的匹配程度則決定了信號的傳輸效率和穩定性。因此，在設計和選型陶瓷天線時，需根據實際應用需求，對各結構部分進行精準設計和優化，以滿足設備的性能要求。

（二）對應用的影響

不同結構的陶瓷天線適用于不同的應用場景。貼片式陶瓷天線因其小型化和低成本，廣泛應用于消費電子產品；環形陶瓷天線的圓極化特性使其在衛星通信領域表現出色；螺旋陶瓷天線的高增益和方向性則使其成為 GPS 導航設備的理想選擇。了解陶瓷天線的結構特點，有助于工程師根據產品需求選擇最合適的天線類型，提升設備的通信性能和競爭力。

五、總結

陶瓷天線的基本結構由陶瓷介質基板、金屬輻射貼片和饋電網絡三大部分組成，各部分相互配合，實現信號的高效收發。從材料特性到制作工藝，從工作原理到應用場景，深入了解陶瓷天線的結構，不僅能幫助工程師在產品設計中做出科學的選型和布局，也能讓電子愛好者更好地理解天線技術的奧秘。
