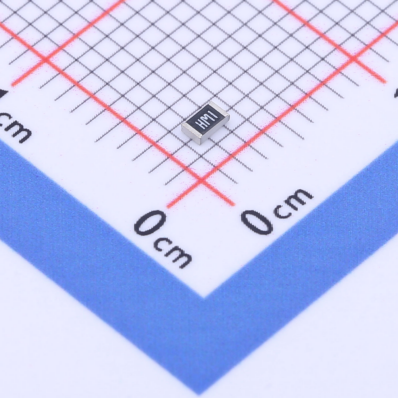

藍牙貼片天線因體積小、易集成，被廣泛用于智能手表、藍牙耳機等微型設備。但實際使用中，約 30% 的信號問題源于操作不當 —— 如安裝時金屬遮擋導致傳輸距離從 10 米縮至 3 米，或阻抗不匹配引發連接頻繁中斷。本文將拆解藍牙貼片天線的完整使用步驟，涵蓋安裝前準備、核心操作規范、性能調試及維護技巧，助你避免常見誤區，確保信號穩定。

一、使用前的 3 項核心準備工作

1. 確認天線與設備的匹配性

藍牙貼片天線的性能與設備需求需嚴格匹配，否則會埋下信號隱患：

· 頻段匹配：天線需明確標注 “2.4GHz ISM 頻段”（覆蓋 2.4-2.485GHz），避免誤用僅支持 5GHz 的 WiFi 貼片天線（無法接收藍牙信號）；

· 阻抗匹配：通過天線 datasheet 確認阻抗為 50Ω（偏差≤5Ω），與藍牙模塊的射頻接口阻抗一致（常見模塊如 CC2540、nRF52832 均為 50Ω）；

· 尺寸適配：根據設備內部空間選擇天線尺寸（如 10mm×10mm 適合耳機，20mm×20mm 適合智能網關），預留至少 3mm 的無金屬區域（避免遮擋信號）。

2. 工具與環境準備

· 必備工具：

· 恒溫烙鐵（溫度 300-350℃，避免高溫損壞天線焊盤）；

· 助焊劑（清除焊盤氧化層，確保焊接導通電阻＜0.1Ω）；

· 萬用表（檢測焊接后是否短路，紅表筆接天線饋點，黑表筆接接地焊盤，正常應為開路）；

· 防靜電手環（干燥環境必用，靜電可能擊穿天線內部射頻電路）。

· 環境要求：遠離金屬工作臺（可墊木板隔離），避免在強電磁環境（如電焊機旁）操作，防止信號干擾導致調試誤差。

3. 設備安裝區域預處理

· 清理設備主板的天線安裝位，用酒精棉簽擦拭焊盤（去除油污和氧化層，否則焊接后可能出現虛焊）；

· 若安裝位附近有金屬部件（如電池、屏蔽罩），需在兩者間預留≥5mm 的間隙（金屬會吸收 2.4GHz 電磁波，導致信號衰減 10-15dB）；

· 標記接地區域：確保主板接地層與天線接地焊盤的連接路徑暢通（可通過銅皮或過孔連接，電阻需＜0.05Ω）。

二、5 步標準安裝流程：從焊接到固定

1. 定位天線安裝方向

藍牙貼片天線的輻射方向與安裝角度密切相關：

· 全向貼片天線（如矩形結構）需水平放置（與地面平行），此時水平方向 360° 信號均勻（偏差＞15° 會導致某一方向信號弱 8dB）；

· 定向貼片天線（如帶彎折結構）需將輻射面（印有天線圖案的一面）對準通信目標方向（如耳機天線需朝向手機一側）。

可通過天線 datasheet 查看方向圖，標記 “最佳輻射方向” 后再固定。

2. 焊接天線饋點與接地焊盤

這是最關鍵的步驟，焊接質量直接決定信號傳輸效率：

· 饋點焊接：用烙鐵蘸取少量焊錫（直徑 0.3mm），快速點焊天線饋點（中心小圓焊盤）與主板射頻接口，焊接時間≤2 秒（過長會燙壞天線基材）；

· 接地焊接：天線邊緣的接地焊盤需與主板接地層可靠連接（至少焊接 2 個點），確保接地電阻＜0.1Ω（可用萬用表導通檔檢測）；

· 禁忌：禁止用過量焊錫（會導致天線與主板短路），或焊接時用力按壓天線（可能壓碎陶瓷基材）。

3. 固定天線（針對非焊接式天線）

部分貼片天線采用導電膠粘貼（如 FPC 柔性天線），安裝時需注意：

· 清理安裝位灰塵，涂抹薄薄一層導電膠（厚度≤0.1mm），對準后輕壓 10 秒（確保導電膠完全貼合）；

· 靜置 24 小時待膠水固化（固化前禁止通電測試，避免接觸不良導致信號波動）；

· 若設備有振動（如車載設備），需在天線邊緣加少量熱熔膠輔助固定（避免長期振動導致接觸電阻增大）。

4. 連接射頻信號線（外置饋線型天線）

帶外置饋線的貼片天線（如 IPEX 接口）需額外連接信號線：

· 對準天線饋線接頭（如 IPEX 公頭）與主板接口，輕輕推入直至聽到 “咔嗒” 聲（確認扣緊，避免松動導致信號時斷時續）；

· 整理饋線走向，避免過度彎曲（彎曲半徑≥饋線直徑的 5 倍，如直徑 1mm 饋線需≥5mm 半徑），否則會增加信號衰減（每彎曲一次衰減約 0.5dB）。

5. 絕緣與防護處理

· 若天線安裝在潮濕環境（如浴室設備），需用防水膠覆蓋焊接點和饋線接頭（防止水汽導致氧化）；

· 避免天線表面覆蓋金屬涂層或導電漆（會形成電磁屏蔽，信號完全被阻斷）；

· 小型設備（如智能手環）可在天線上方預留 0.5mm 空氣層（不貼任何部件），提升輻射效率約 10%。

三、安裝后的 3 項性能調試與驗證

1. 基礎導通性測試

· 用萬用表 “蜂鳴檔” 檢測：天線饋點與主板射頻接口應導通（蜂鳴器響），饋點與接地層應不導通（蜂鳴器不響），否則為短路或虛焊；

· 若為外置饋線天線，需檢測饋線兩端接頭的導通性（電阻應＜1Ω），避免饋線內部斷線。

2. 信號強度測試（關鍵指標）

· 用藍牙測試工具（如 nRF Connect APP）連接設備，在 1 米距離測試 RSSI 值：

· 正常范圍：-40~-60dBm（優），-60~-75dBm（良），＜-80dBm 說明安裝存在問題；

· 移動設備至 10 米距離，RSSI 衰減應≤20dB（如 1 米時 - 50dBm，10 米時應≥-70dBm），衰減過大需檢查是否有金屬遮擋或焊接不良。

3. 通信穩定性測試

· 連續傳輸數據（如每秒發送 100 字節），記錄 30 分鐘內的丟包率：

· 正常丟包率應≤1%，若＞5% 需排查：

· 阻抗不匹配（用網絡分析儀測駐波比，VSWR 應≤1.5）；

· 接地不良（重新焊接接地焊盤，確保接地電阻＜0.05Ω）。

四、日常使用與維護的 4 個注意事項

1. 避免劇烈振動：焊接式天線的焊盤若長期振動可能脫焊，建議每 6 個月檢查一次焊接點（尤其工業設備）；

2. 防止溫度驟變：陶瓷貼片天線在 - 40~85℃范圍內性能穩定，避免靠近高溫部件（如 CPU 散熱器），溫度超過 100℃會導致介電常數變化，信號偏移；

3. 清潔時禁忌：用干布擦拭天線表面，禁止用酒精或化學溶劑（可能腐蝕基材或導電層）；

4. 改裝限制：禁止私自裁剪天線尺寸或彎折輻射體（會破壞阻抗匹配，駐波比驟增至 3.0 以上，信號完全失效）。

總結：細節決定信號質量

藍牙貼片天線的使用核心是 “精準匹配 + 規范操作”：安裝前確認頻段和阻抗，焊接時控制溫度和時間，調試時關注 RSSI 值和丟包率。多數信號問題并非天線本身質量，而是源于金屬遮擋、虛焊或方向錯誤 —— 只要嚴格遵循上述步驟，可使天線性能發揮 90% 以上，確保藍牙設備在 10-15 米范圍內穩定通信。

若調試后信號仍不達標，可提供天線型號和設備結構圖，獲取針對性的安裝優化方案（如調整接地層面積或避開金屬部件）。
