大部分硬件工程師見到[敏感詞]這些同軸接頭，都會誤以為他們都叫SMA，分不清他們的差異。由于現在板級信號速率越來越高，一些測時鐘、serdes的需求需要用上RF領域的同軸電纜來接高速示波器、頻譜儀。分清這些同軸非常有必要，可以避免誤插導致的高端儀器損壞。這些同軸是以其外導體內徑的尺寸進行命名的。

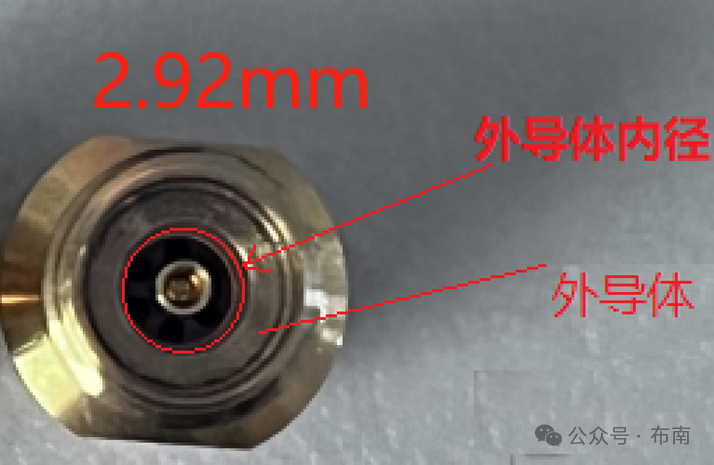

解釋下外導體內徑，詳見下圖

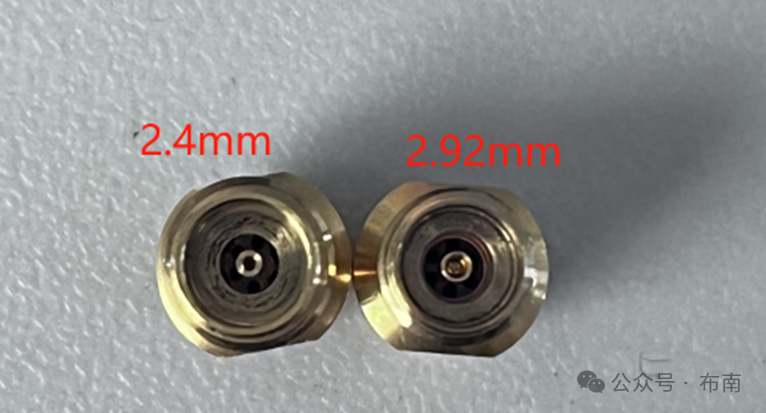

對比下2.4mm和2.92mm，可以大致看出來2.92mm的外導體內徑大于2.4mm。

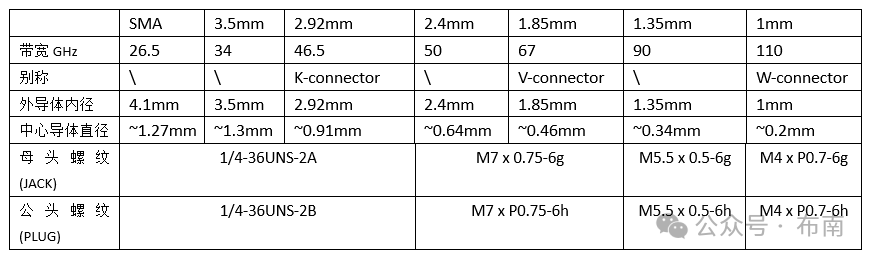

[敏感詞]附上他們的參數差異。

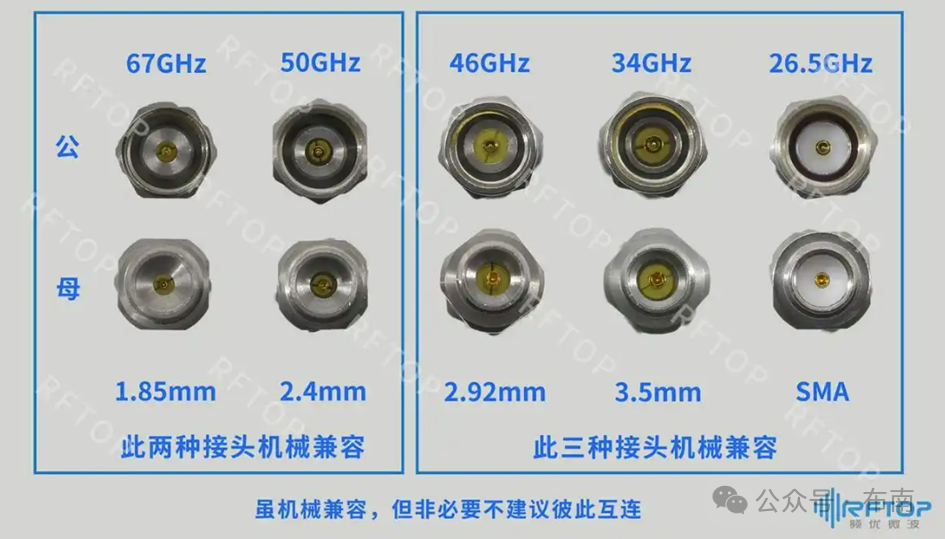

SMA/3.5mm/2.92mm 機械兼容，2.4mm/1.85mm機械兼容，機械兼容的插頭可以進行混插。

值得注意的是，由于機械兼容的同軸中心導體（信號針）直徑不同，所以很多原廠不建議長期混插。

（此圖來自RFTOP，圖侵刪）

2.92mm，3.5mm，SMA的母頭（Jack）物理螺紋尺寸均為美標：1/4-36UNS-2A

公稱直徑：1/4英寸（≈6.35mm），螺距：36 TPI（≈0.7056mm），2A：2表示中級公差，A表示外螺紋

2.92mm，3.5mm，SMA的公頭（PLUG）物理螺紋尺寸均為美標：1/4-36UNS-2B

2B的B表示內螺紋。

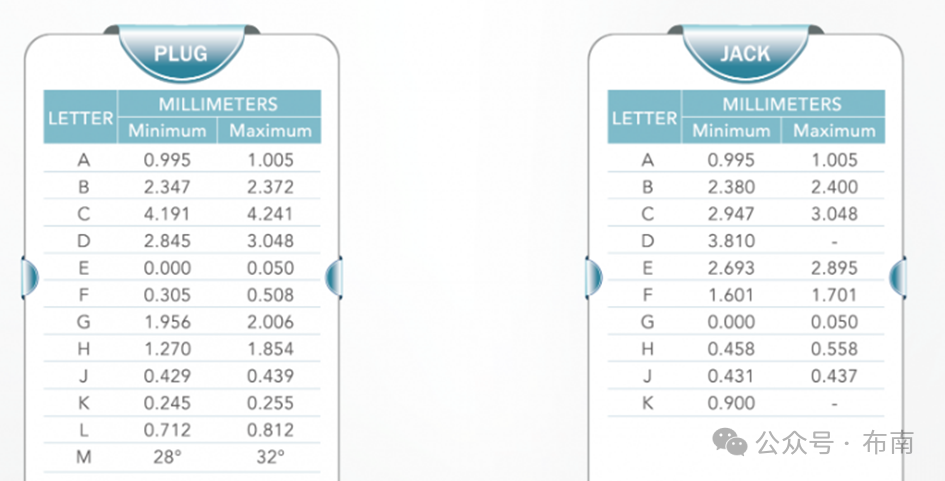

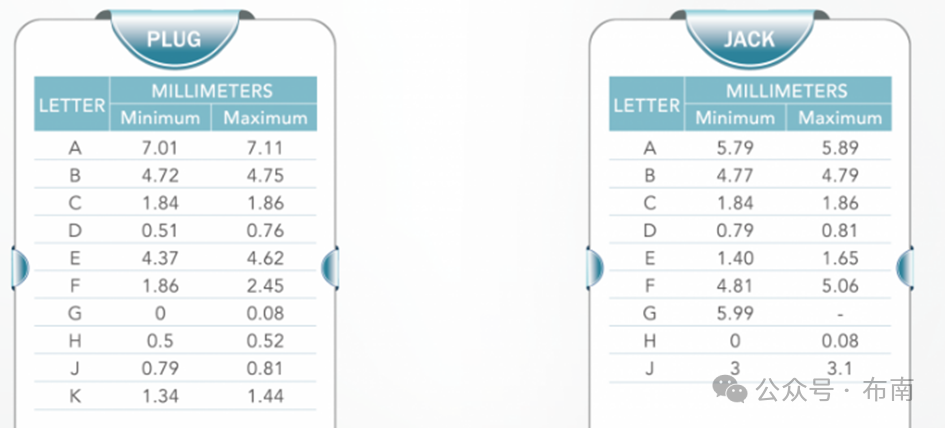

以下尺寸來自帛江科技官網，

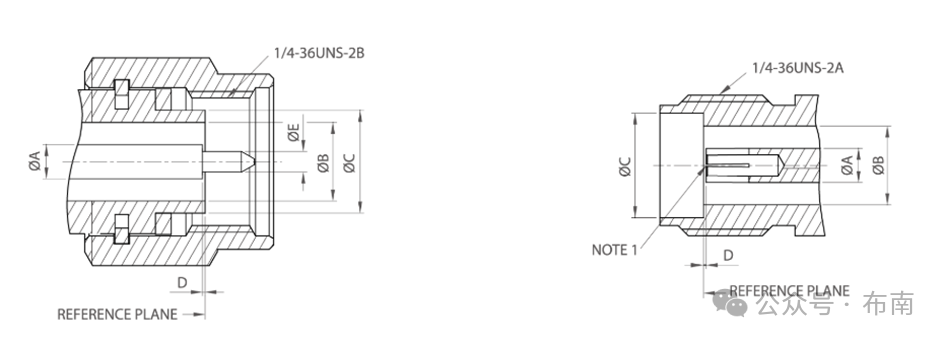

3.5mm 公母頭尺寸如下：

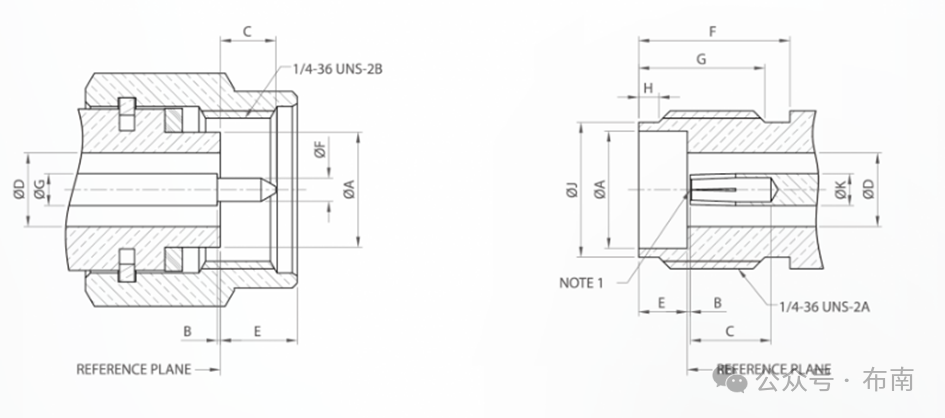

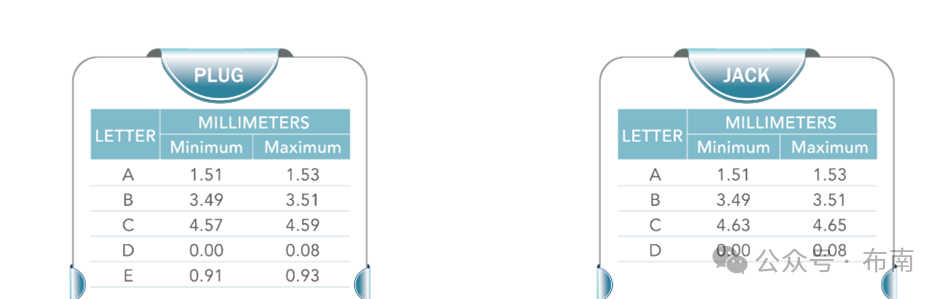

2.92mm 公母頭尺寸如下：

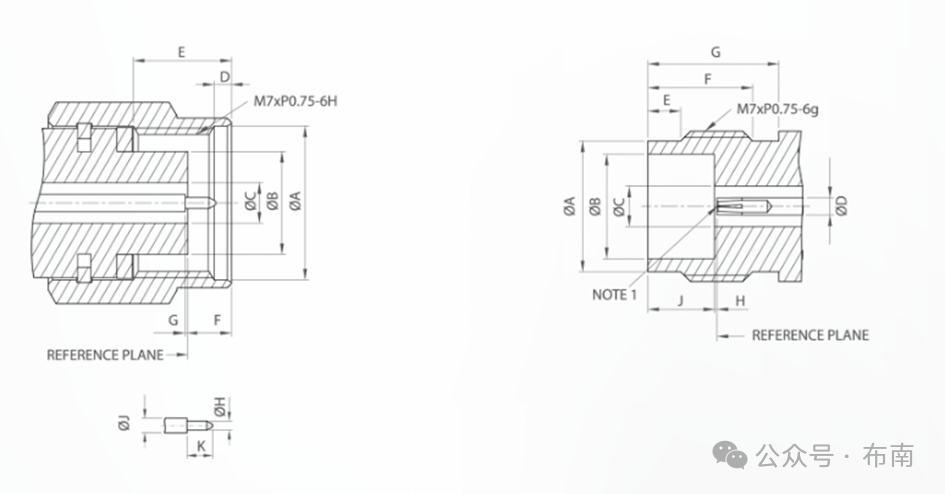

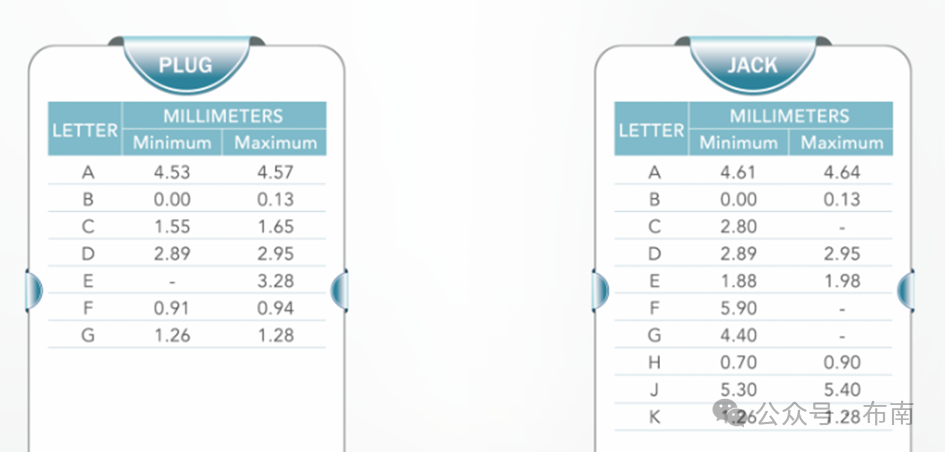

1.85mm 公母頭尺寸如下：

1mm 公母頭尺寸如下：
