射頻連接器,通常認為是裝接在電纜或儀器上的一種元件 。隨著5G商用的推進，G設備面臨更新?lián)Q代，射頻連接器作為傳輸線路中電氣連接或分離的元件，傳統的射頻連接器在傳輸速率和可靠性方面已不能滿足5G大規模Massive MIMO天線的使用需求。

MIMO天線的設計重點在于PCB板對板間大量的天線陣列和射頻收發器之間的信號高速傳輸，因此高傳輸速率、大功率、小尺寸的射頻連接器的開發迫在眉睫。簡單來說，我們需要“更小、更輕”的高端連接器。

金航標kinghelm產品

例如，在分布式基站系統中被廣泛采用的RRH(remote radio head)，為了使其能被簡單、方便而且可靠的安裝在塔頂以及城市密集環境之中，其設計必須非常緊湊，且要盡力控制其尺寸，這就要求承載其射頻信號傳輸?shù)耐S互連系統也必須更加簡潔緊湊。傳統繁雜的電纜組件連接正在被簡單、緊湊、可靠、同時可承載超過100W射頻信號功率的“板對板”同軸連接器連接所取代。為了滿足之類要求，金航標kinghelm公司研發生產了相關的產品。

金航標kinghelm射頻同軸連接器

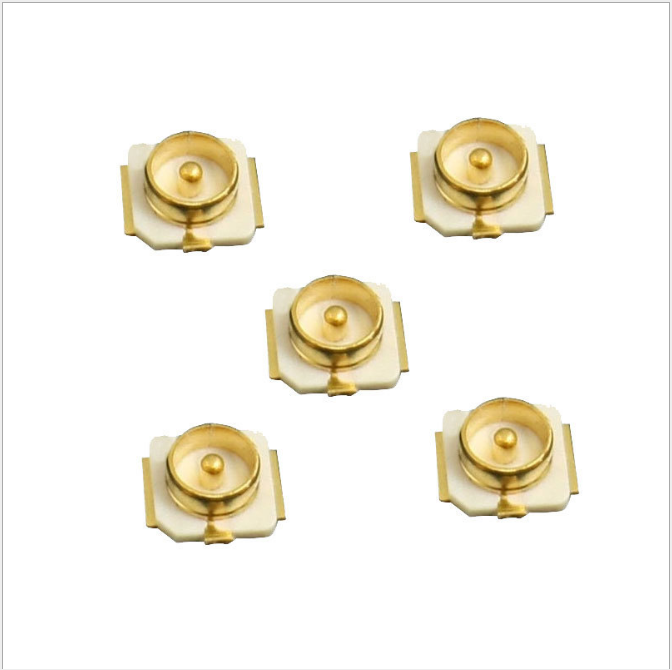

金航標kinghelm射頻同軸連接器是可以用于搭建基站，拓展網絡覆蓋范圍和提高流量的，U.FL天線座，kinghelm系列的U.FL天線可以配套滿足廣泛的頻率要求各種微型設備，連接器提供從DC到6GHz的高頻性能一個V.S.W.R.最大1.3至1.5。這對于推進5G的進程，有很大的助益。

金航標kinghelm制作工藝

金航標kinghelm連接器屬于超小型表面貼裝同軸連接器，有著1.9mm或2.3mm，或2.4mm的標準配合高度，最大是2.0或2.4mm，2.5mm。其次，U.FL天線座的安裝面積小，若是在板子上，占用7.7平方毫米的面積，重量輕，只有15.7mg.再有，就是支持高達6GHz的傳輸高頻，自動化板上布局。U.FL天線座配合超錫的同軸（氟化樹脂絕緣）電纜來達到終止。標準直徑0.81mm的超細同軸電纜（單編織屏蔽）用于插頭終止，確保安全穩定的連接，同軸電纜可以提供不同的OD需求，安裝時會使用可用的提取工具可確保正確斷開插頭和插座。觸覺點擊感確認完全交配條件，確保完整的電氣和機械連接。最后，U.FL射頻同軸連接器滿足無鹵環保要求，根據IEC61249-2-21的定義最大Br-900 ppm，最大Cl-900 ppm，Cl + Br最多合并1,500 ppm。

金航標kinghelm產品

  金航標kinghelm產品特性

頻率范圍：DC至6GHz

耐電壓：200V AC / 1分鐘無閃絡或絕緣擊穿

標稱特性阻抗：50Ω

接觸電阻：最大10mA

中心：最大20mΩ

外部：最大10mΩ

絕緣電阻：最小500 M歐姆。在100V DC

工作溫度范圍：-40ºC至+90ºC

應用場景：

金航標kinghelm連接器有著極其廣泛的應用，可應用在手機，無線通訊設備，電子測量儀器，北斗GPS終端產品和天線連接線，無線局域網，藍牙設備和任何需要使用小型同軸連接器進行高頻傳輸?shù)膽谩Ｔ诎⒗锇桶停?span>https://dgic2010.1688.com/）和立創商城（https://www.szlcsc.com/）都有銷售
