一、產品名稱

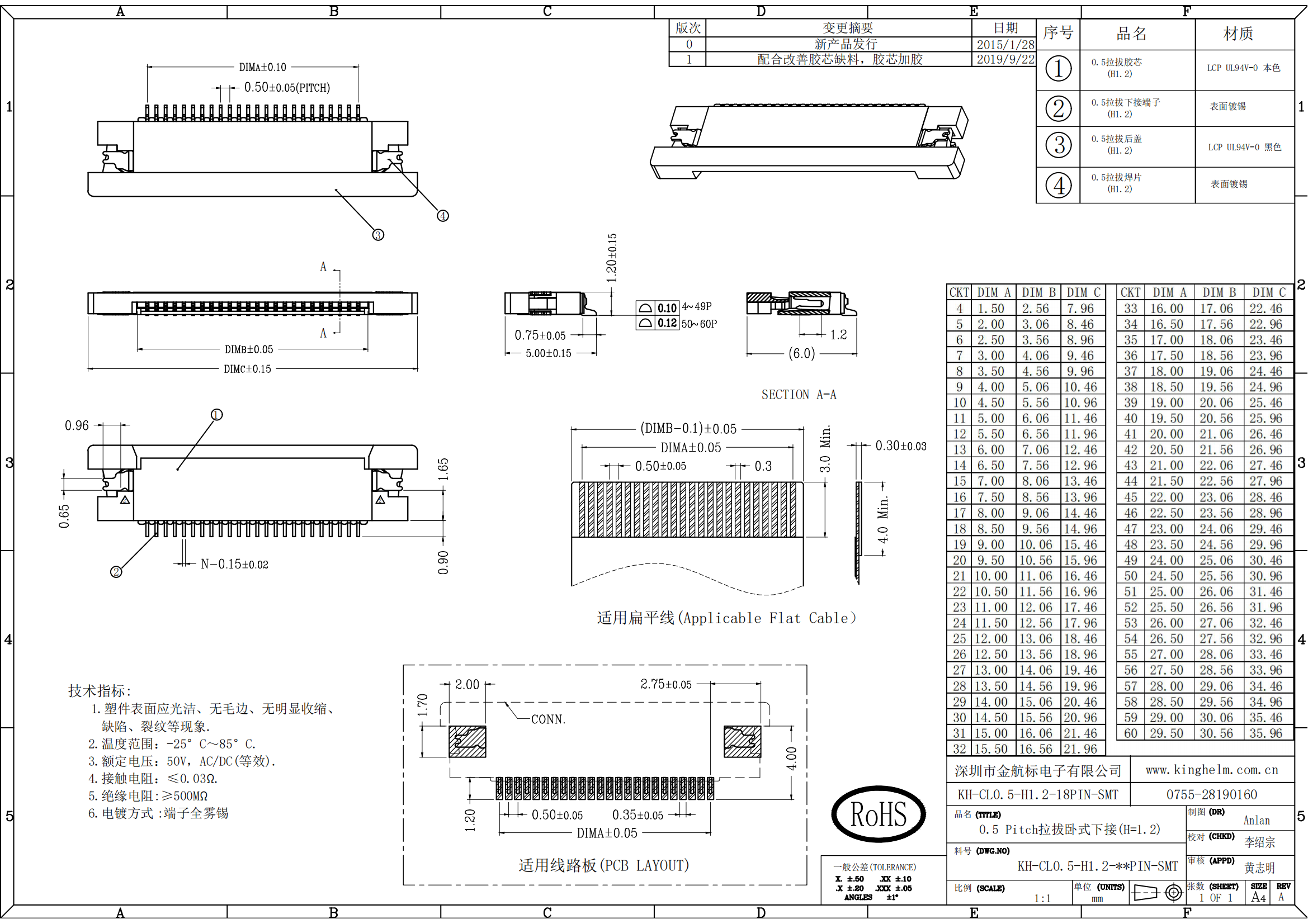

FPC連接器 > 0.5間距-H1.2拉拔臥式下接-18P（KH-CL0.5-H1.2-18PIN-SMT）

二、產品概述

KH-CL0.5-H1.2-18PIN-SMT是一款專為柔性印刷電路板（FPC）設計的連接器，具備0.5mm的精密間距，H1.2高度的拉拔臥式下接結構，以及專為18個引腳（PIN）連接需求而設計的獨特構造。采用先進的表面貼裝技術（SMT），該連接器不僅實現了高密度、高精度的電路連接，還確保了信號傳輸的高效性和穩定性，是現代電子設備中不可或缺的組件。

三、主要特性

精密間距設計：0.5mm的間距設計，滿足高密度電路布局需求，適用于空間有限的電子設備。

拉拔臥式下接結構：H1.2高度的拉拔臥式下接設計，便于安裝與拆卸，同時保證連接的穩定性和可靠性。

18個引腳連接：提供18個引腳連接點，滿足復雜電路的連接需求，提升設備性能。

SMT表面貼裝技術：采用先進的SMT技術，支持自動化生產，提高生產效率，降低生產成本。

輕量設計：商品毛重僅為0.5g，減輕設備整體重量，提升便攜性。

四、產品優勢

高可靠性：經過嚴格測試，確保連接器在惡劣環境下仍能穩定工作，延長設備使用壽命。

低接觸電阻：≤0.03?的接觸電阻，減少信號損耗，提高信號傳輸效率。

高絕緣電阻：≥500M?的絕緣電阻，有效防止電路短路，保障設備安全運行。

寬溫度范圍：-25°C～85°C的工作溫度范圍，適應多種工作環境，提升設備適應性。

易于集成：與多種電子設備兼容，簡化設計與生產流程，降低集成難度。

五、性能參數

六、應用領域

KH-CL0.5-H1.2-18PIN-SMT連接器廣泛應用于以下領域：

移動設備：如智能手機、平板電腦等，提供穩定的信號傳輸，提升用戶體驗。

可穿戴設備：如智能手表、健康監測器等，滿足小巧輕便的設計需求，提升設備性能。

汽車電子：如導航系統、車載娛樂系統等，確保車輛電子系統的穩定運行。

智能家居：如智能門鎖、智能家居控制器等，提供可靠的連接與信號傳輸，提升家居智能化水平。

工業自動化：如傳感器、控制器等，確保工業設備的精準控制與數據傳輸。

七、注意事項

安裝時：請確保連接器引腳與電路板的引腳孔對齊，避免損壞引腳，影響連接效果。

操作時：請在額定電壓和溫度范圍內使用，避免超負荷運行，確保設備安全。

存儲時：請存放在干燥、通風的環境中，避免受潮和高溫，延長連接器使用壽命。

維修時：如需更換連接器，請按照產品手冊進行，確保連接正確、可靠，避免影響設備性能。

八、產品總結

KH-CL0.5-H1.2-18PIN-SMT連接器以其精密的間距設計、高可靠性和穩定的性能，成為現代電子設備連接的優選。它不僅能夠滿足高密度電路布局的需求，還能夠適應多種工作環境，提升設備的整體性能和可靠性。無論是移動設備、汽車電子還是智能家居，KH-CL0.5-H1.2-18PIN-SMT連接器都能為您的設備提供高效、可靠的電路連接，助力您的產品邁向更高的品質與性能。選擇KH-CL0.5-H1.2-18PIN-SMT連接器，就是選擇了一個穩定、高效、可靠的連接解決方案，為您的電子設備提供堅實的后盾，確保信號傳輸的暢通無阻。
