下圖是實際輸出的電源紋波信號和電壓，除了我們希望的信號外，還疊加著一些工程師不希望有的紋波。

   對紋波的評估是很重要的，但是由于很多工程師對紋波的理解不夠透徹，通常都會存在一些對問題的評估不準確的情況。要么是因為測試的方法不對，導致測量的結果并不是紋波的值；要么連接方式不對，引入一些非紋波的因素導致紋波較大等等。不同的測試方法，獲得的紋波測試結果有較大的差距。不同的測試裝置連接，測量的結果也存在較大差異。本文主要介紹不同的連接方式對紋波測量結果的影響。

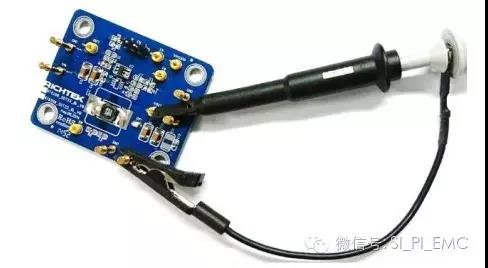

  一般的工程師通常會使用如下圖所示的傳統測試連接方法：

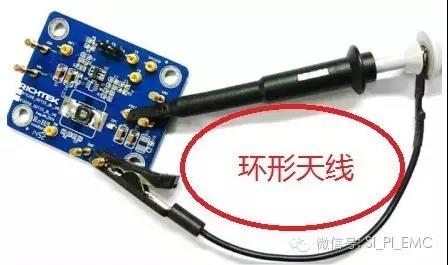

  可以看到這傳統的測試方法中，測試的環路很大，不能準確的得到開關電源的紋波電壓。原因就是線太長，會形成一個較大的環形天線，把附近的噪聲吸引進來，結果就會導致較大的紋波，使得測試的結果不準確。

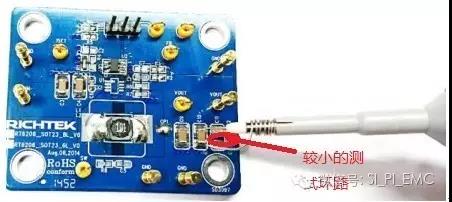

    那么就需要改良這類測試方法，就需要減小天線環路，如下圖所示：

    從圖中對比一下，看到新的測量方法跟傳統的測量方法有什么區別呢。可以清楚的看到區別很明顯，一個地線特別長，一個地線特別短；一個測試環路大，一個測試環路小：

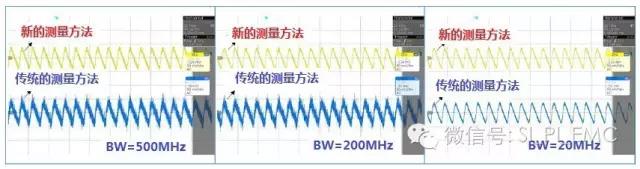

         該方法的測試環路小，當然從周圍吸收來的噪聲也會較前者來說小很多，但是這小小的地線在實際應用中到底會產生多大的影響呢？下邊通過測試的結果來說明一下，如下圖所示：

       從圖中我們可以看到，使用兩種測量方法時獲得的結果的區別，當我們使用的測試帶寬比較小時，如使用20MHz的帶寬進行測試時，或許沒有什么大的區別，但是當我們把測試帶寬逐漸加寬，在500MHz時，從圖中可以看出通過兩種方法測得的結果的紋波有很大的差別。說明較大的環形天線效應對電源紋波測量的影響非常大。

        看到這里各位工程師應該了解了，在測量時，不管是電源信號還是低頻信號或者是高頻信號，都要注意一下自己的測試方法以及測量裝置的連接，不然一不小心就得到了錯誤的結果，并且還發現不了問題所在。找對方法非常重要。
