無線模塊通信時間是如何計算的？

發布時間：2022-11-21作者來源：金航標瀏覽：2307

在工業通訊場合， LoRa和ZigBee無線通訊技術均被廣泛應用。但在應用過程中，我們往往會對它們的通信時間的計算比較困惑；今天，就讓我們一起了解一下它們的通信時間是怎么計算的。

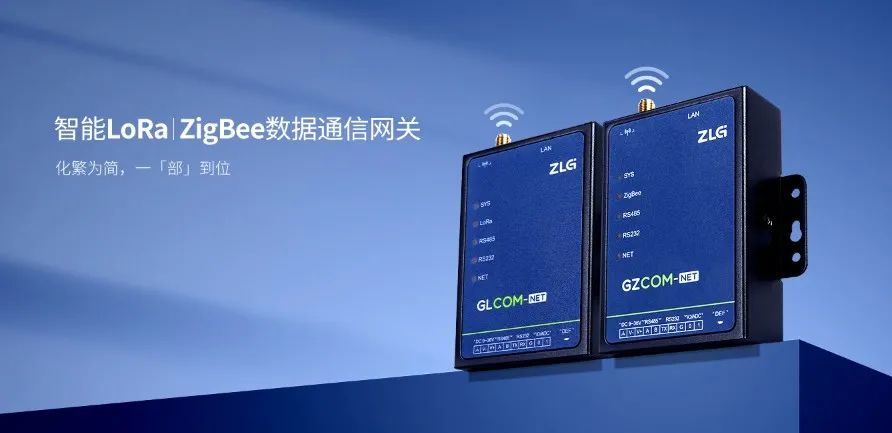

產品實物

GxCOM-NET是ZLG致遠電子自主研發設計的智能LoRa | ZigBee數據通信盒子，為工業通信應用賦能。它們具有以下特點：

體積小巧，安裝靈活；
Web界面，輕松配網；
工業級品質；
支持空中喚醒休眠節點（LoRa）；
支持MQTT、TCP\UDP、HTTP等。

，

通信時間原理介紹

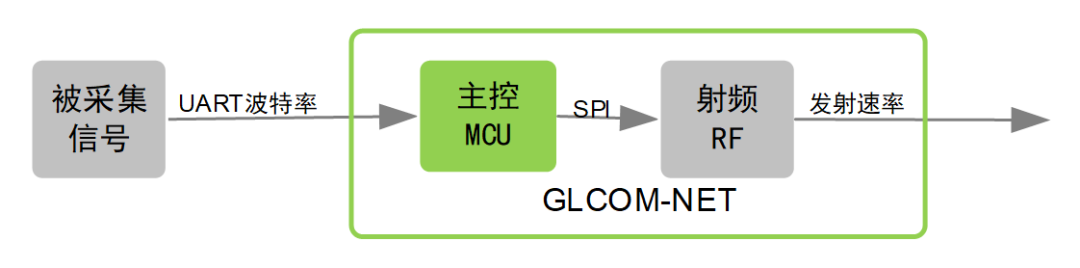

我們以上面講的LoRa智能通信盒子GLCOM-NET為例，[敏感詞]是無線LoRa通信的一個簡單框架：

從上圖，我們可以清晰地看出：從數據采集到發射到空中需要經過“UART傳輸+MCU打包+SPI傳輸+射頻發射”四個步驟。其中，要注意協議上還要加上ACK時間；不同速率等級對應不同ACK時間，詳見產品資料。因此，如果要計算單向的通信時間，我們只需要把這四個階段的通信時間分別計算出來，然后相加即可。其中，“UART傳輸”跟串口波特率設置有關；“MCU打包”取決于使用平臺和軟件處理；“SPI傳輸”由于很快，時間可以忽略；“射頻發射”時間跟射頻模塊的發射速率設置有關。

通信時間計算示例

假設，我們使用GLCOM-NET 1號通過串口采集數據往距離200米遠處的GLCOM-NET 2號發送數據，單次數據包大小為50字節。其中，串口波特率設置為115200bps；發射速率設置為48kbps（該速率等級下，ACK時間為16ms）；那么，單向通信到達對方設備的時間為：
