發布時間：2022-05-30作者來源：金航標瀏覽：2792

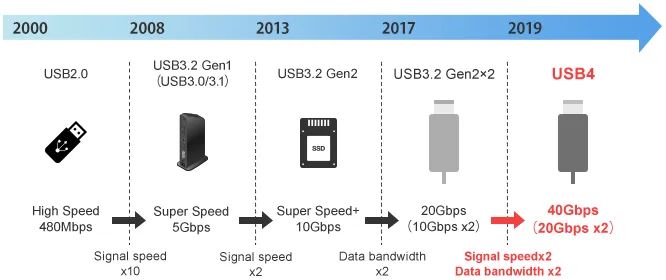

USB4的標準及普及

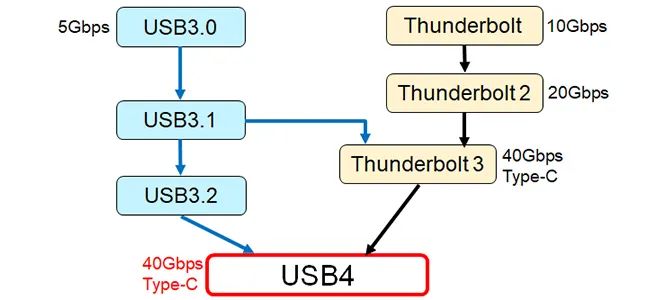

USB和Thunderbolt的整合

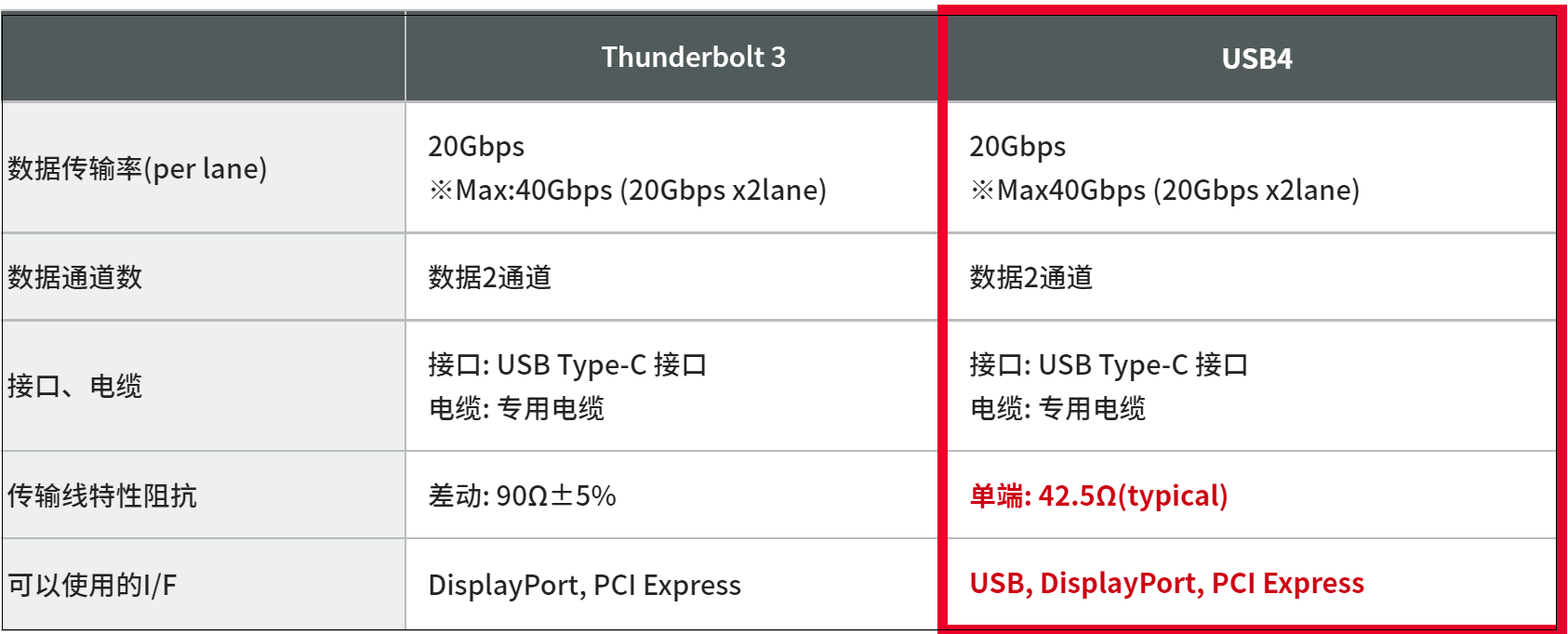

Thunderbolt 3和USB4的規格及比較
USB中可能出現的噪聲問題
USB4進行通信時，需要處理以下兩種類型的噪聲問題：基板和電纜向外界輻射的、對外界造成影響的輻射噪聲；與設備內部的其他電路之間產生干擾、導致出現錯誤操作或性能降低的內部系統EMC噪聲。

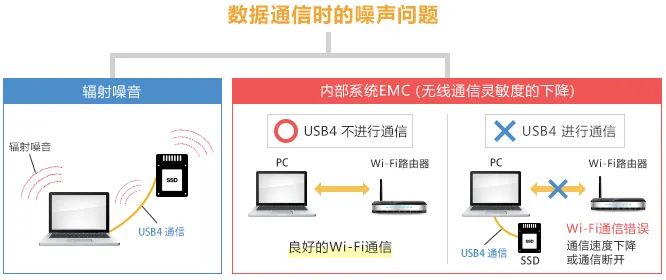

USB4進行通信時的噪聲問題：(1) 輻射噪聲：從USB4設備或電纜輻射噪聲的噪聲問題; (2) 內部系統EMC(Wi-Fi接收靈敏度低下)：USB4進行通信時，因數據信號而產生的噪聲在設備內部干擾Wi-Fi天線，從而降低Wi-Fi通信靈敏度的噪聲問題。
由于目前市面上尚不存在可實現USB4通信的設備（截止至2020年2月），因此，我們利用電氣性能參數和USB4基本相同的Thunderbolt 3，對能夠通信的設備進行了噪聲評估。

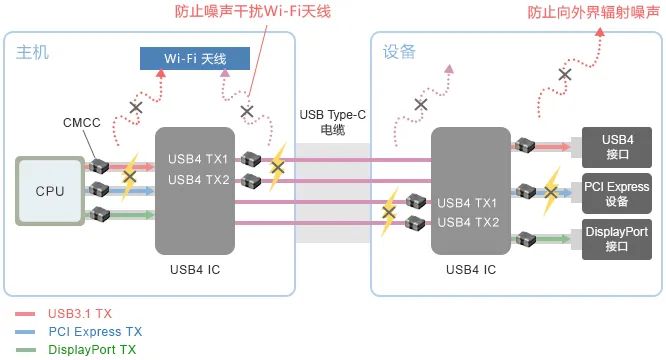

USB4的降噪措施
村田推薦

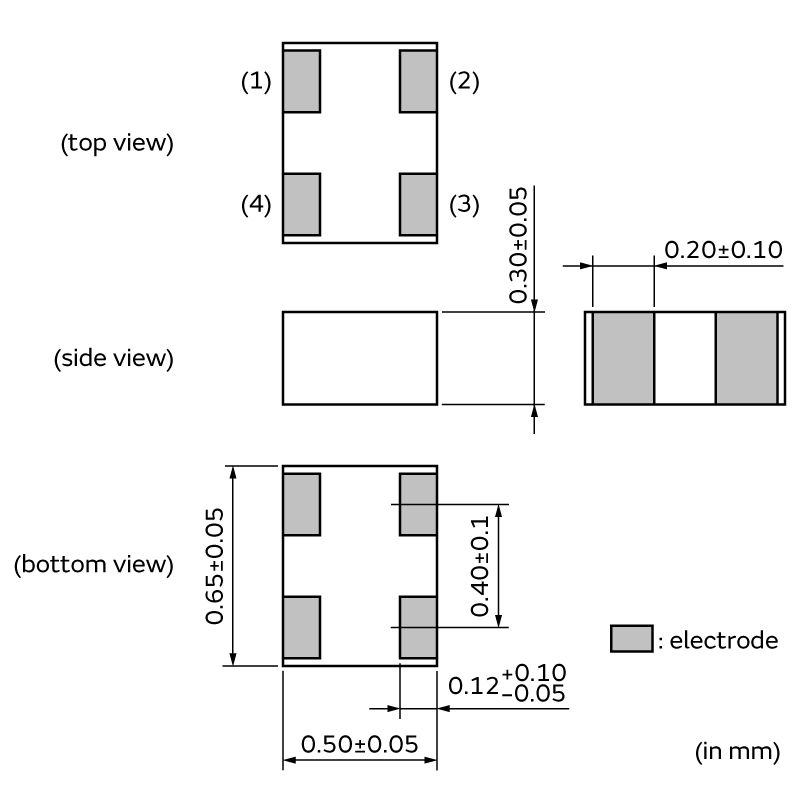

村田推薦的共模扼流圈：尺寸為0.65×0.50×0.30mm、公差為±0.05mm的小巧輕薄型共模扼流圈可以在不影響高速差動傳輸線信號波形的前提下實現降噪。

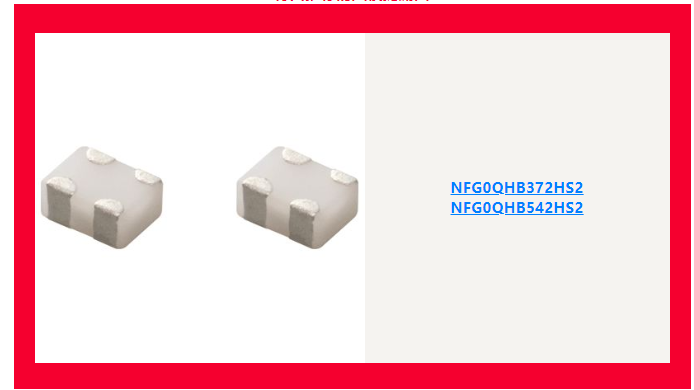

村田推薦的共模扼流圈

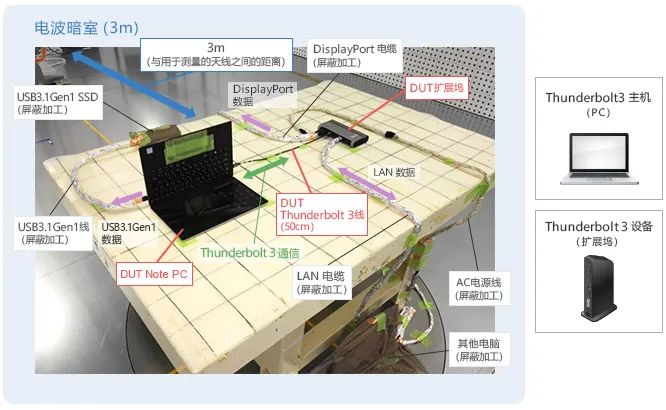

輻射噪音的測量
