元器件專家為你揭秘假冒芯片的套路

發布時間:2021-12-29作者來源:金航標瀏覽:2801

常見芯片假冒方式





一、A料假冒A料

  • 原廠商尾料或散料:原包裝已經拆開或者已經沒有原包裝,但因存儲時間或處理過程等原因,產品功能和良率可能會較低;
  • 原廠報廢品或不良品:主要是原廠未通過出廠檢測的產品,如可靠性測試后報廢品,封裝質量不良,測試不良品等;
  • 原廠料件翻新:翻新貨,舊貨翻新;

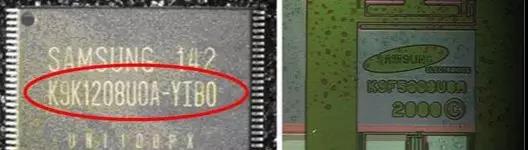

  • 假冒示例:





左圖:芯片開封前,IC絲印是:K9K1208U0A-YIB0 , 64M;
右圖:芯片開封后,發現芯片是K9F5608U0A , 32M。


二、B料假冒A料

  • 商標及包裝冒用:非正規廠家生產的料冒用正規大廠的商標及包裝。
  • 翻新假貨:將回收的電子垃圾重新加工,如磨面、拉腳、 鍍腳、接腳、磨字、打字等,變成新料。(對芯片外觀進行處理使芯片看起來更漂亮,甚至達到以假亂真的程度。有的甚至包括了真空袋、制作標簽、泡沫、紙盒等工序)

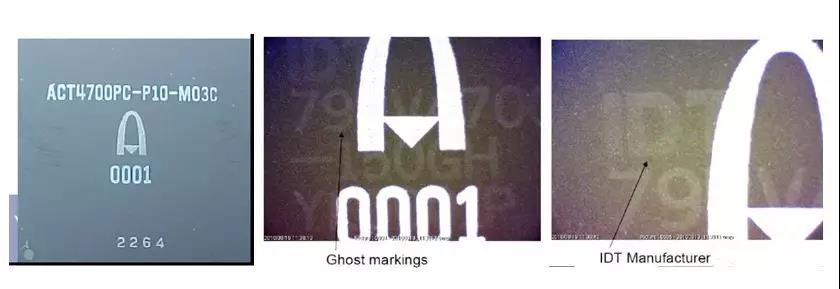

  • 假冒示例:


    通過對比發現,上圖中Aeroflex  IC 其實是IDT的芯片。






鑒別方式





一、外觀檢查:確認規格書的絲印信息,編碼規則,外觀尺寸,可靠性報告,PCN (是否EOL)。在外觀上進行觀察比對。


示例1



圖中的字母"r"相對位置要低,[敏感詞]料件印字應該是對齊一致的


示例2





圖中料件表面存在一大片污點。


示例3





圖中的料件表面打磨痕跡明顯。


二、絲印擦除測試(MPT TEST):假冒產品的絲印是重新處理過的。如果使用MPT測試能擦除絲印表明該料是假冒品。

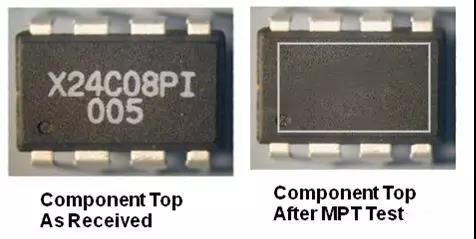

示例1





圖中料件在經過MPT測試后marking沒有了,該料件是假冒料件


三、絲印擦除測試(MPT TEST):假冒產品的絲印是重新處理過的。如果使用MPT測試能擦除絲印表明該料是假冒品。


示例1

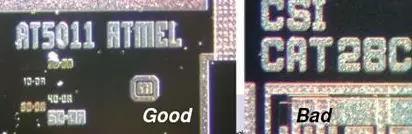

圖中的料件同樣表面絲印為Atmel 的產品,壞品功能失效。


示例2





圖中料件Decap后發現,壞品其實Catalyst的。


四、X-Ray檢查:查看Die尺寸與位置, 打線數量與位置等。

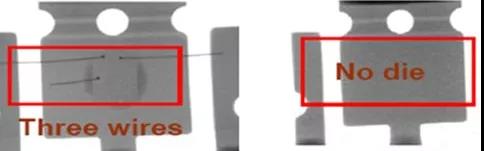

示例1





從上圖可以看出X-RAY 發現右邊的芯片確實Die,為報廢品


五、電性/功能檢測:依產品規格書對料件的電參數、功能進行測試。


以上手段應用最好能取得Golden 樣品進行比對測試。

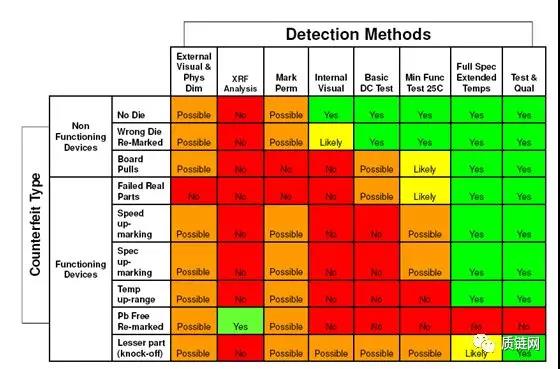

綜上,不同的鑒定手段達到的程度不同。
