在電子產品設計日新月異的今天，追求更輕、更薄、功能更強大的設備已成為主流趨勢，這無疑對內部元器件的空間占用和性能表現提出了雙重挑戰。面對電路板空間日益珍貴的現實，如何在有限區域內實現高性能、高可靠的連接，成為工程師們亟待解決的難題。Kinghelm金航標KH-3.0AF90DIP-14.2JB-STM USB Type-A 臥貼母座正是針對這一核心需求應運而生，它巧妙融合了空間節約與性能保障，為各類電子設備提供了一種值得信賴的連接方案，尤其適合空間布局精打細算而功能要求毫不妥協的應用場景。

空間優化無疑是這款連接器最引人注目的優勢。其采用的臥貼式（Surface Mount Technology, SMT）安裝方式，將連接器主體平行貼附于PCB表面，顯著降低了垂直于板面的高度占用，形成了一種低矮輪廓的設計。這種結構上的精簡對于內部空間寸土寸金的設備而言價值巨大，例如在超薄筆記本電腦和平板電腦的設計中，每一毫米的厚度削減都至關重要；在各類移動設備配件如移動硬盤盒、擴展塢中，緊湊布局是提升便攜性的關鍵；甚至在車載信息娛樂系統、USB充電接口以及工業自動化控制柜這類空間有限或需要高密度集成PCB的環境里，臥貼設計都能釋放出寶貴的空間資源，為工程師提供更大的設計自由度，使得在更小的體積內容納更多功能或為電池、散熱等關鍵組件預留空間成為可能，從而優化整機性能和用戶體驗。

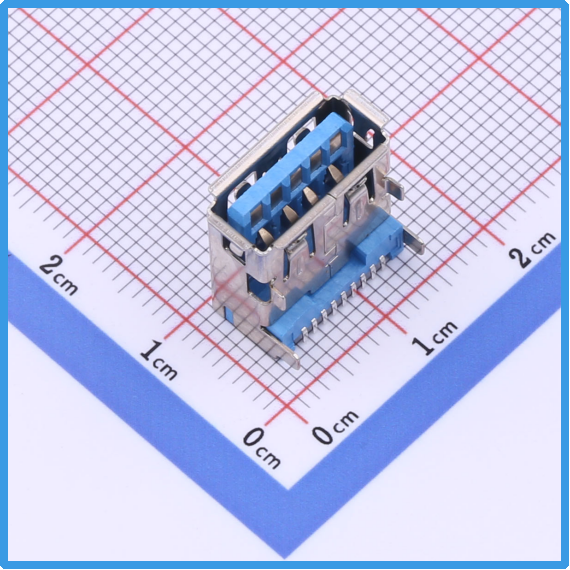

Kinghelm金航標KH-3.0AF90DIP-14.2JB-STM產品圖

當然，僅僅節省空間是不夠的，連接性能的強勁表現同樣不可或缺。KH-3.0AF90DIP-14.2JB-STM 嚴格遵循USB 3.0規范，并全面向下兼容廣泛普及的USB 2.0標準，這意味著它能無縫支持高達5Gbps的理論數據傳輸速率（USB 3.0 SuperSpeed）。這種高速傳輸能力在處理高清視頻、大型工程文件或軟件安裝包時優勢明顯，能顯著縮短用戶等待時間，提升工作效率。其9個觸點（9P）的配置是保障高速穩定傳輸的基礎：其中4個觸點負責USB 2.0的數據（D+, D-）和電源（VBUS, GND），另外5個觸點則專門用于USB 3.0新增的高速差分信號對（TX+, TX-, RX+, RX-）及增強的接地，這種設計確保了數據傳輸通道的完整性和信號間的有效隔離。同時，該連接器支持1A的額定電流輸出，能夠為大多數常見的USB外設，如U盤、移動硬盤以及部分外接設備，提供相對充足且穩定的電力供應，保障設備的正常運行。

構建持久穩定的連接體驗是衡量連接器價值的重要維度。KH-3.0AF90DIP-14.2JB-STM 在材料選擇和結構設計上體現了對可靠性的高度關注。其內部金屬觸點通常采用具有良好彈性和導電性的磷青銅材料制造，并在關鍵的接觸區域進行鍍金處理。這層鍍金不僅有效抵抗了氧化和腐蝕，確保了長期使用后仍能維持低電阻、高穩定的電氣接觸性能，尤其對于USB 3.0高速傳輸的微小信號至關重要。外部則包裹著選用高品質工程塑料（如PBT或尼龍）制成的堅固外殼，這些材料具備優異的機械強度、耐熱性、阻燃性和尺寸穩定性，為內部精密的連接結構提供了可靠的物理防護。一個提升用戶體驗和產品耐用性的關鍵設計是“低插拔力”特性。通過對接觸件簧片形狀和彈力的精心優化，用戶在日常插拔USB設備時會感覺更加順暢、省力。這種設計不僅提升了操作的友好度，更重要的是，它有效降低了反復插拔動作對連接器觸點以及用戶設備USB插頭造成的機械應力和磨損，有助于延緩金屬疲勞的發生，從而顯著延長連接器本身和所連接設備接口的使用壽命。融合金航標在連接器領域的技術積淀，配合貫穿整個生產流程的嚴格質量控制（包括自動化光學檢測、精準的插拔力測試、全面的電性能測試以及模擬實際應用的環境適應性測試等），共同確保了每一件產品在各種常規工作條件（如溫度變化、濕度波動、輕微振動）下都能保持一致的性能和可靠的連接，[敏感詞]降低設備在現場應用中的潛在故障風險。

制造效率和產品一致性在現代電子生產中扮演著關鍵角色。該型號采用標準化的DIP（雙列直插式封裝）引腳布局形式。這種封裝在電子制造業中歷史悠久，規范成熟，其引腳間距和排列方式符合行業通用標準。這使得它在自動化生產線上展現出極高的兼容性。作為一款臥貼（SMT）元件，它能無縫融入主流的表面貼裝技術生產流程。標準化的DIP封裝極大地方便了自動化設備（如高精度貼片機）的識別、抓取、定位和貼裝操作，簡化了錫膏印刷、元件貼裝和回流焊接等關鍵工序的編程設定、供料器配置及換線流程，有效提升了整體生產效率（UPH）。更重要的是，自動化生產帶來的高度一致性和重復精度是人工操作難以企及的。機器能夠確保每一個連接器都以完全相同的位置和力度被[敏感詞]地貼裝到PCB的對應焊盤上，有效消除了人為因素可能引入的誤差和波動。這種生產環節的高度一致性是最終產品焊接可靠、功能穩定、質量均一的核心保障，有助于顯著提高生產良率，降低后期維修和品質管控的成本。

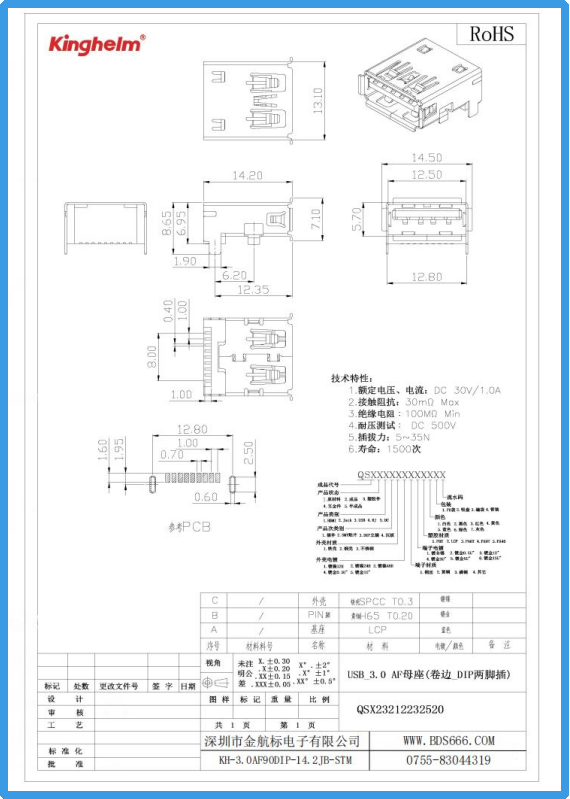

Kinghelm金航標KH-3.0AF90DIP-14.2JB-STM規格書

得益于其綜合優勢——在緊湊空間內實現USB 3.0高速數據傳輸（兼容USB 2.0）、提供穩定的1A供電能力、具備堅固可靠的物理結構以及適配高效自動化生產——KH-3.0AF90DIP-14.2JB-STM 展現出廣泛的行業適應性。它自然成為消費電子領域，如追求[敏感詞]輕薄的筆記本電腦、平板電腦、高端顯示器、智能電視、游戲主機、機頂盒、外置存儲設備及多口充電器等產品的理想USB接口選擇。在移動設備配件市場，它是OTG轉接頭、手機擴展塢、移動電源輸出口、便攜式音箱、手持穩定器等需要可靠USB Host功能的配件不可或缺的連接樞紐。對于音視頻設備而言，高性能的DAC（數模轉換器）、專業音頻接口、視頻采集卡、網絡媒體播放器等依賴高速USB接口傳輸高質量無損音頻或視頻數據流的設備，該連接器能夠勝任這一關鍵任務。在汽車電子領域，面對車內有限的空間布局以及溫度、振動的嚴苛考驗，其緊湊設計和可靠性使其成為信息娛樂系統、后排娛樂系統以及車載充電器USB接口的可靠選擇。同樣，在工業控制與自動化環境中，工控機、HMI（人機界面）、PLC編程口、工業相機、數據采集器、測試測量設備等對連接穩定性和耐用性要求極高的設備，也能從其堅固的結構和SMT焊接的可靠性中獲益，確保數據傳輸、固件更新和設備調試過程的順暢進行。

綜上所述，Kinghelm金航標KH-3.0AF90DIP-14.2JB-STM USB Type-A 臥貼母座代表了一種在空間約束與性能需求之間尋求精妙平衡的連接器解決方案。它通過創新的臥貼設計有效應對了現代電子產品小型化的空間挑戰，憑借對USB 3.0高速標準的完全支持滿足了日益增長的數據傳輸需求，其精心選材和結構設計致力于提供長久穩定的連接體驗，而標準化的封裝則契合了高效自動化生產的時代要求。無論是在消費電子領域追求輕薄，在移動配件中平衡便攜與功能，在音視頻設備上依賴高速傳輸，還是在汽車電子和工業環境中面臨空間與可靠性的雙重考驗，這款臥貼式USB母座都以其綜合性能表現，為工程師在設計緊湊型且需要高性能USB連接方案的設備時，提供了一條成熟且值得信賴的技術路徑。

Kinghelm金航標（www.kinghelm.com.cn）從事無線信號收發、電子信號連接器及互連系統產品的設計、制造、銷售和技術服務十多年，技術團隊來自清華大學和電子科技大學，吸納優秀海歸人才，深耕微波射頻技術領域，聯合高校成立研究機構。金航標（www.kinghelm.net）獲得了多項發明專利，已取得ISO9001認證和RoHS、REACH認證。IATF16949汽車質量體系認證，UL、TUV等認證在申請中。“金航標，連接世界”，從最初推出天線產品，包括北斗GPS雙模天線、藍牙、WiFi、Zigbee、NB-IoT、LORA、UWB，及配套的射頻轉接線；現在產品拓展到板與線的各種連接器、板端座子、接插件、信號開關系列；及汽車摩托車線束，工業、醫療、科研用特種線材，非標定制品等三大系列。金航標的兄弟公司薩科微半導體產品銷往世界各地，服務超一萬家客戶，產品有二極管三極管、功率器件、電源管理芯片三大系列。薩科微近年來還推出霍爾傳感器、ADC、BMS新產品，與金航標電子一起為電子整機產品公司提供配套服務。
