一、未加反射腔模型創建

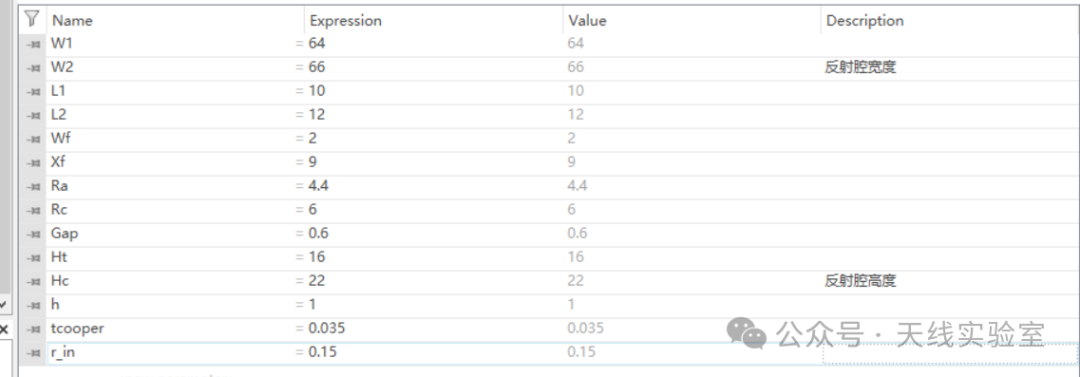

變量設置

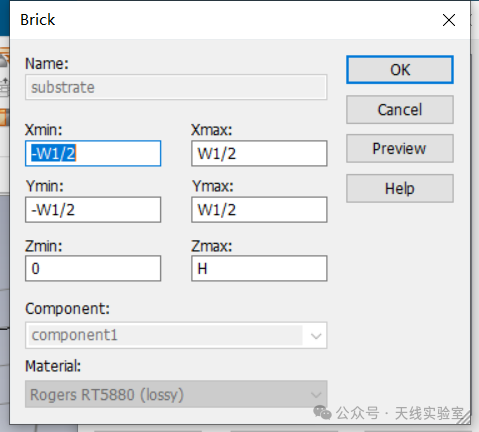

新建基板參數設置

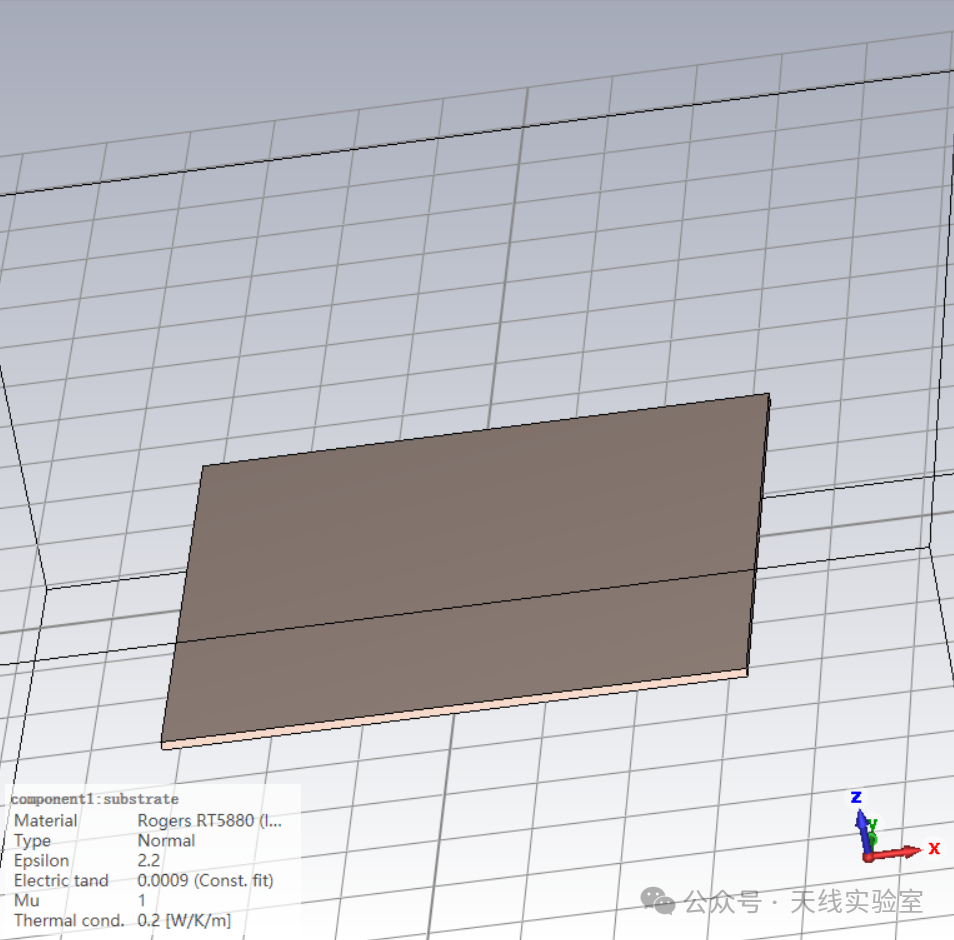

基板模型

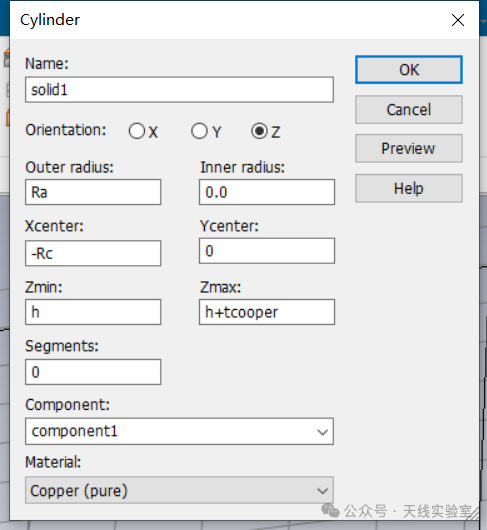

圓形耦合貼片參數設置

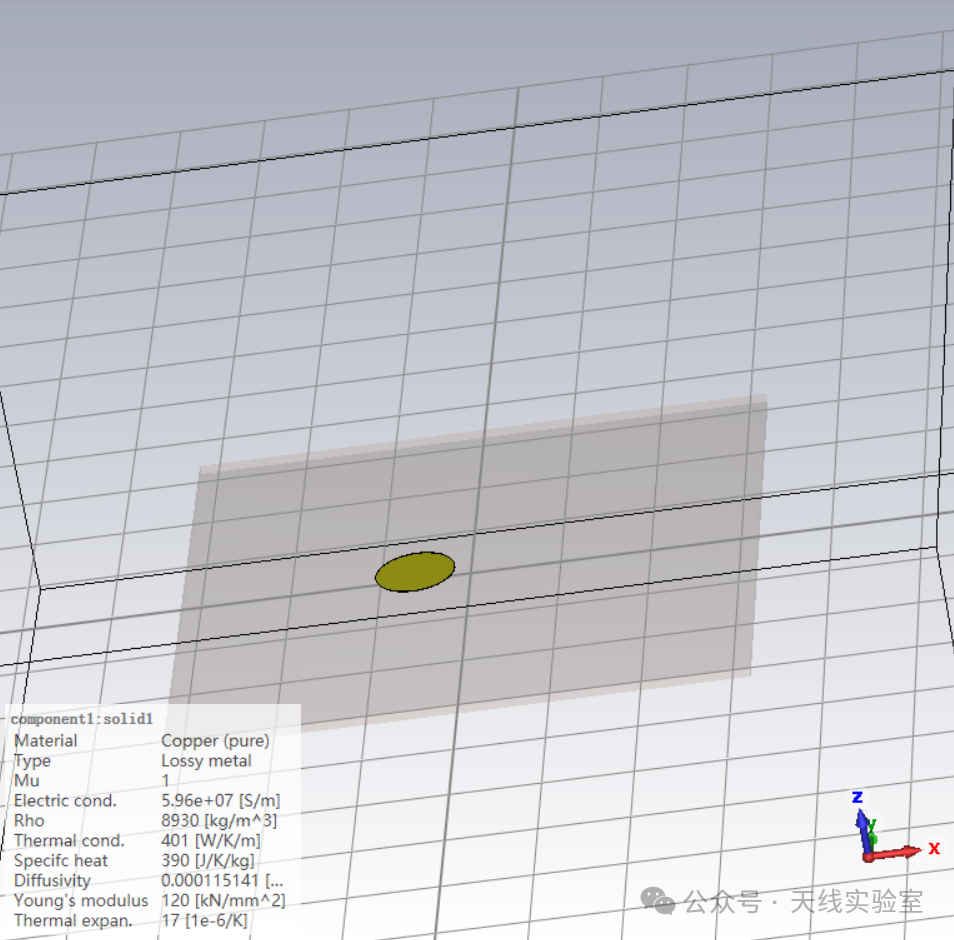

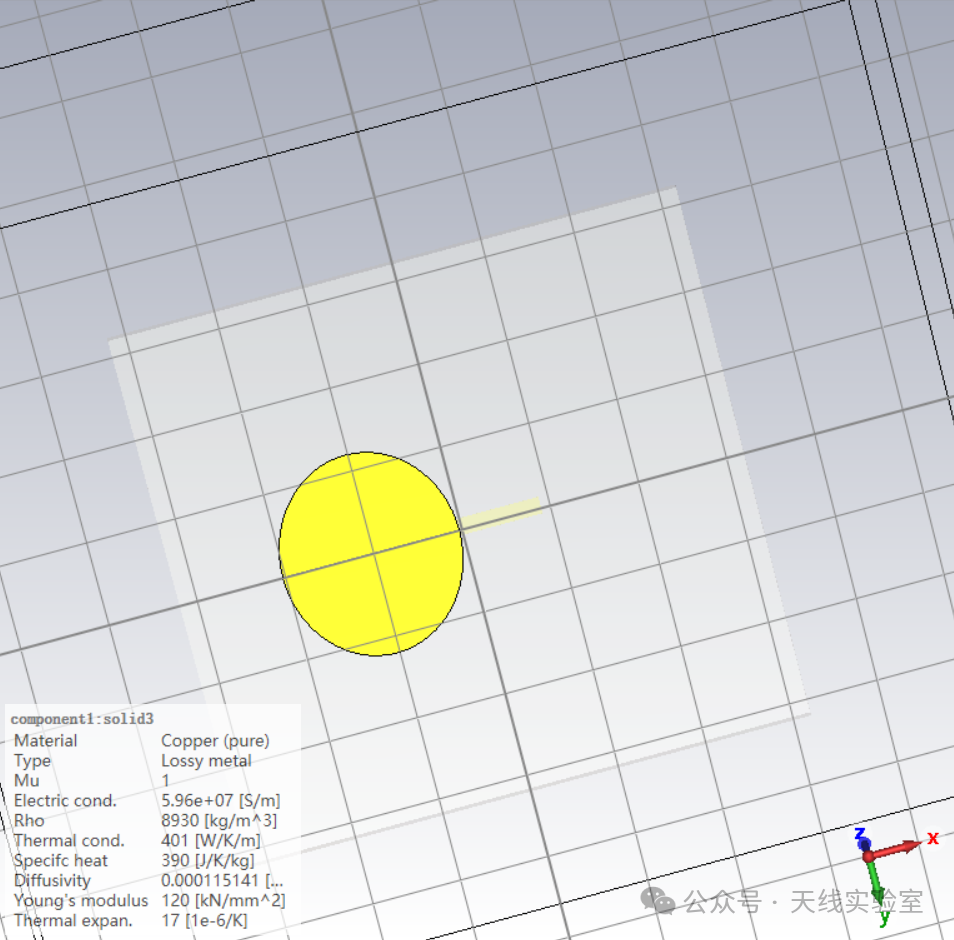

圓形耦合貼片模型

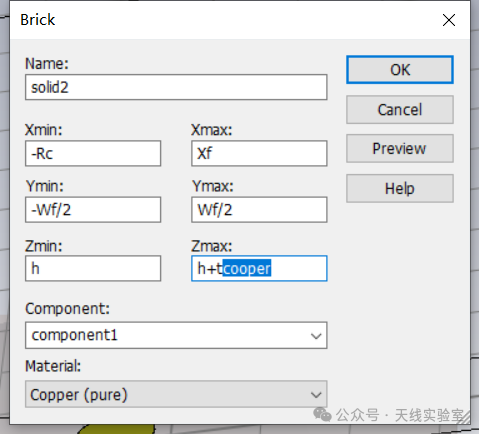

矩形微帶線參數設置

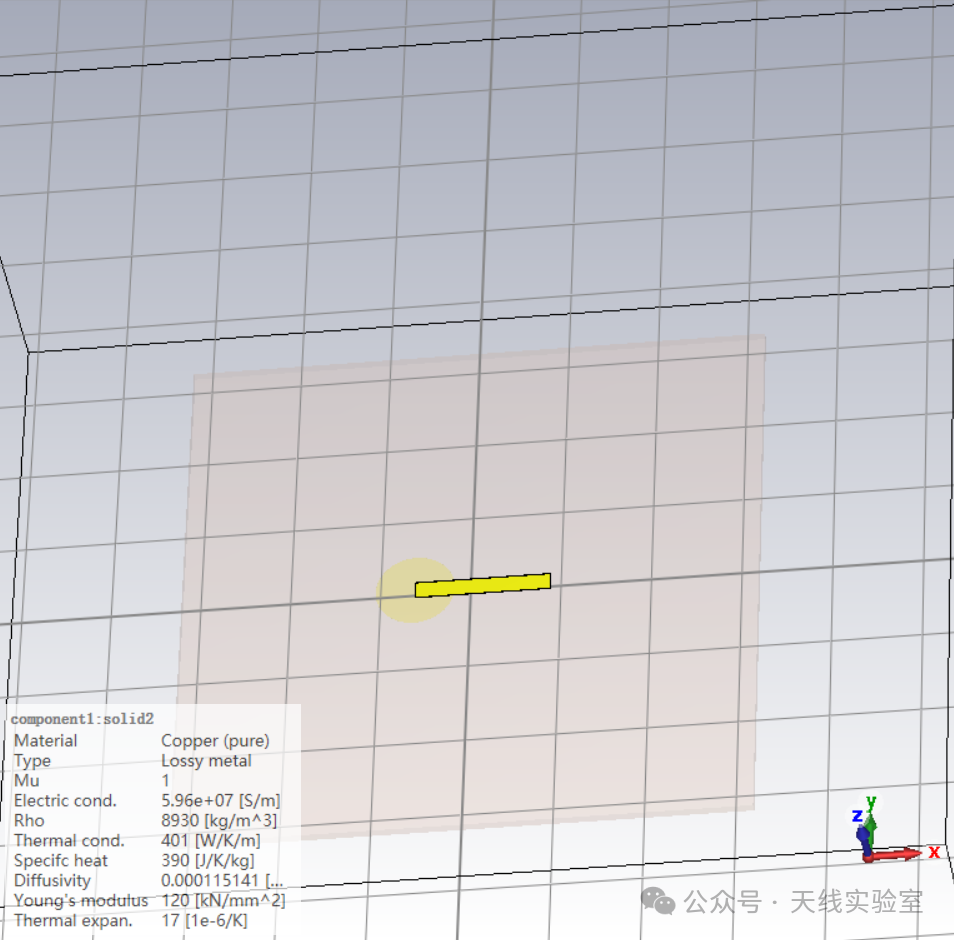

矩形微帶線模型

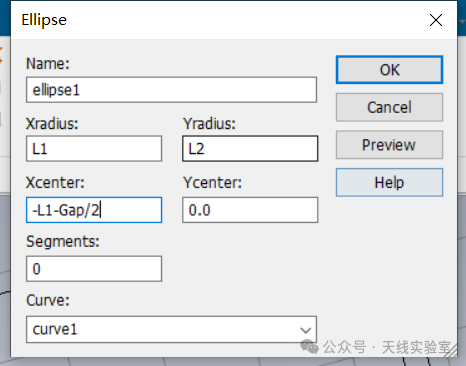

橢圓形偶極子金屬貼片參數設置

橢圓形偶極子金屬貼片線模型

橢圓形偶極子金屬貼片線生成面模型

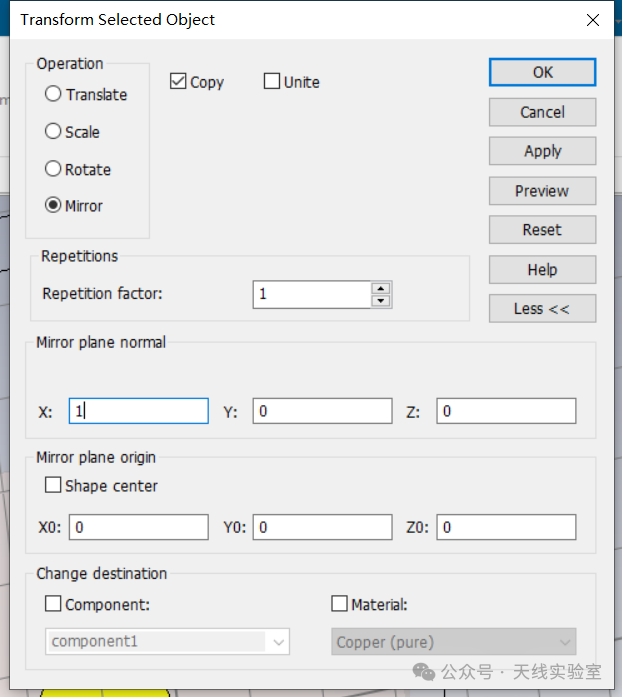

鏡像橢圓形金屬偶極子貼片

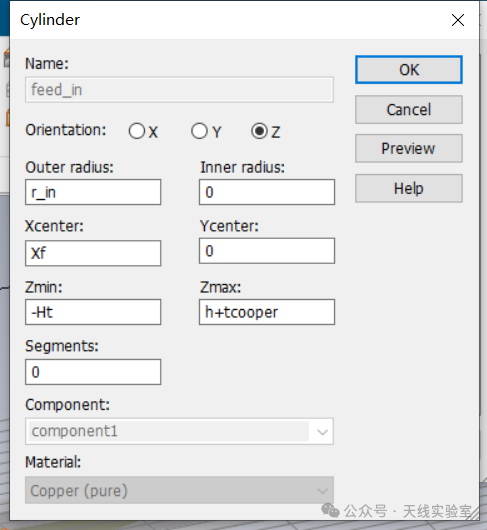

同軸線內導體參數設置

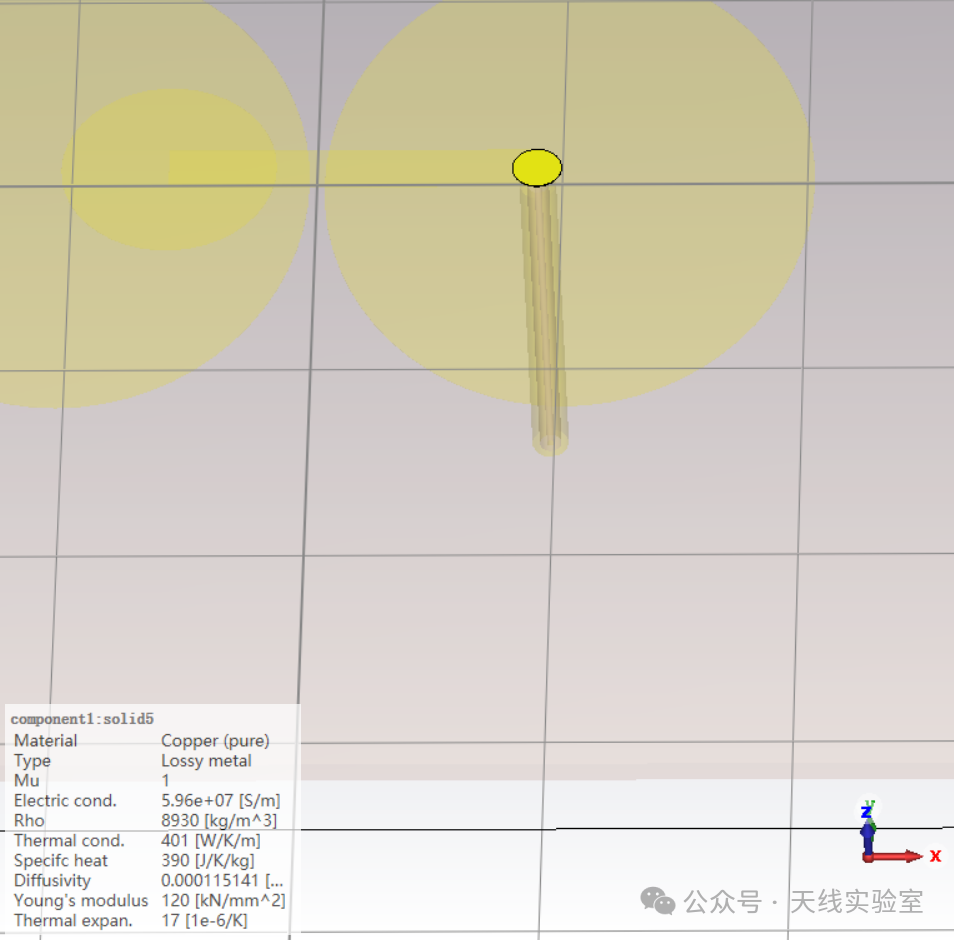

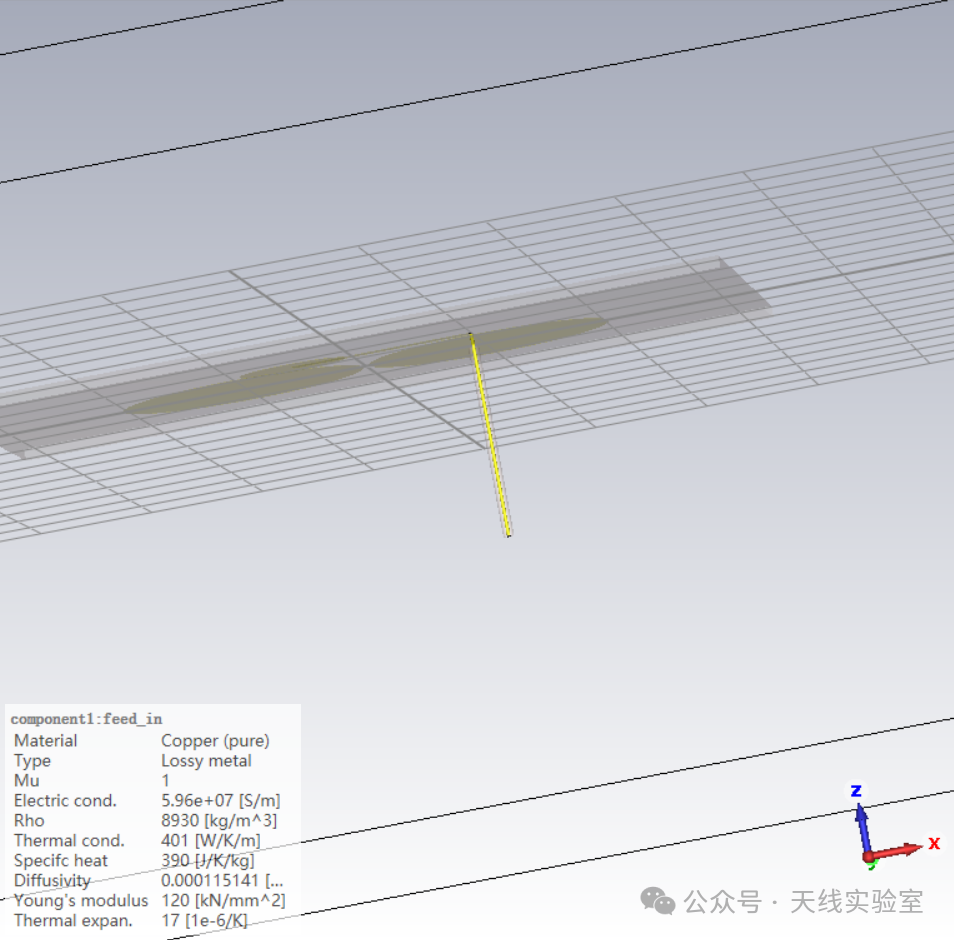

同軸線內導體模型

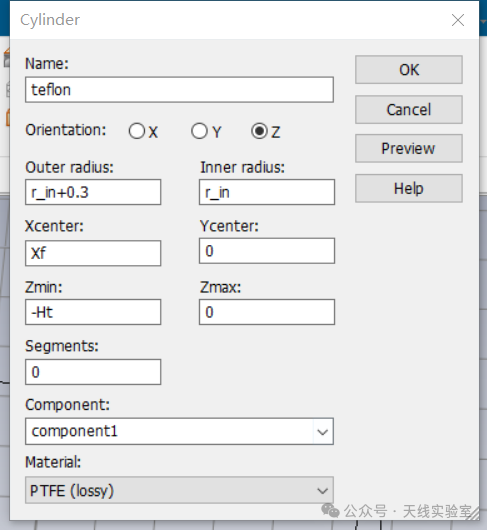

同軸線電介質參數設置

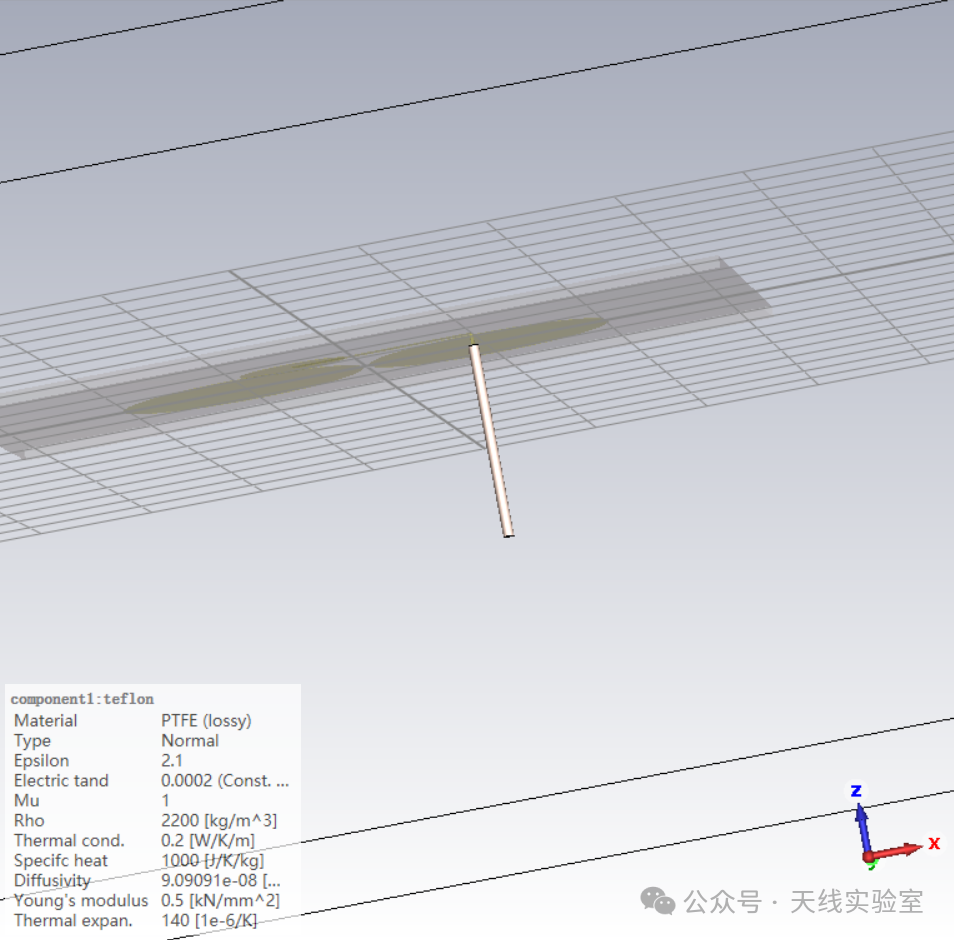

同軸線電介質模型

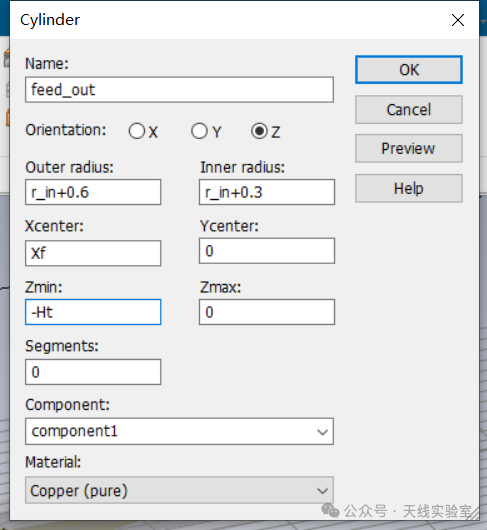

同軸線外導體參數設置

同軸線外導體模型

補齊同軸線接觸位置

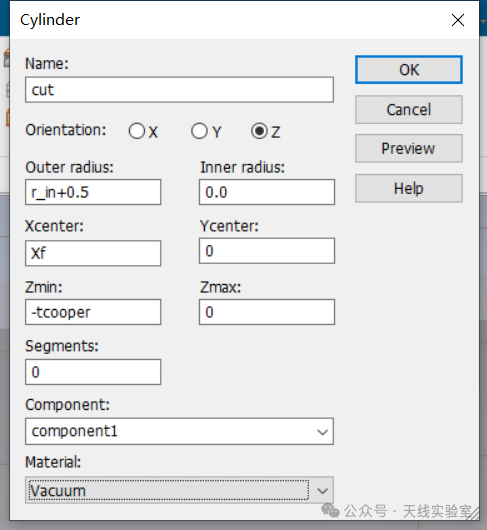

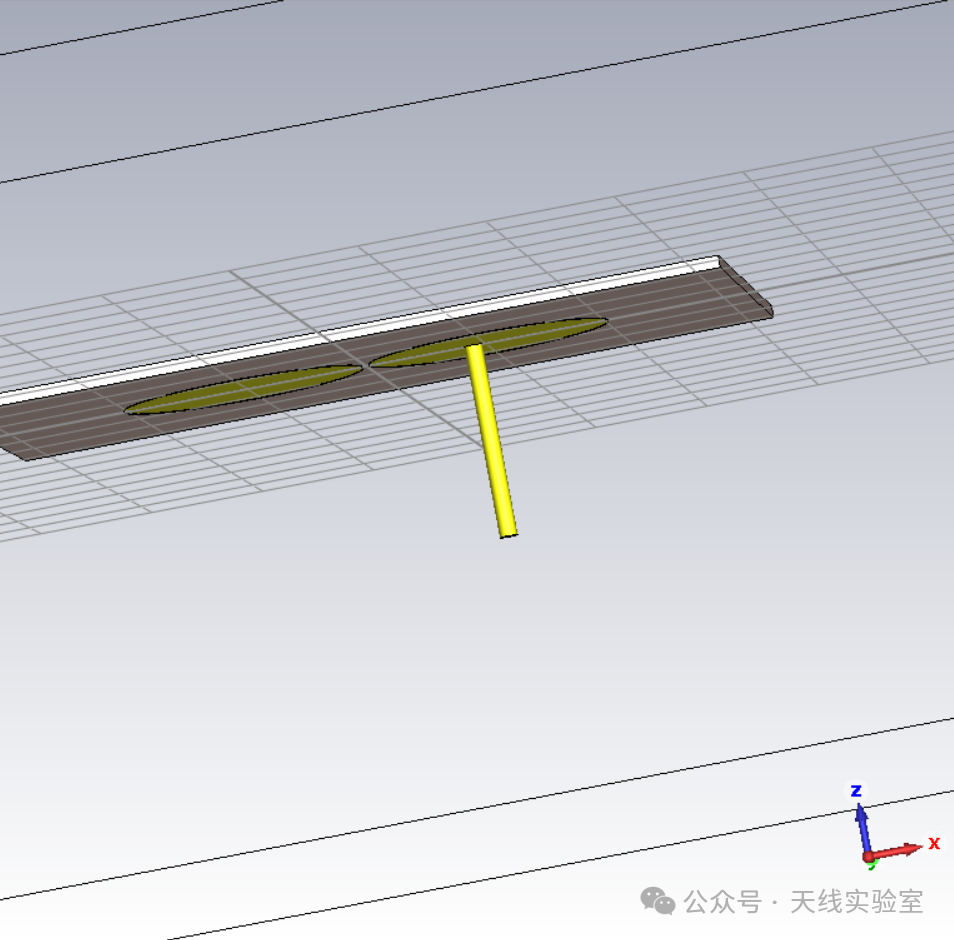

減掉橢圓形貼片與同軸線相交操作

未加反射腔結果

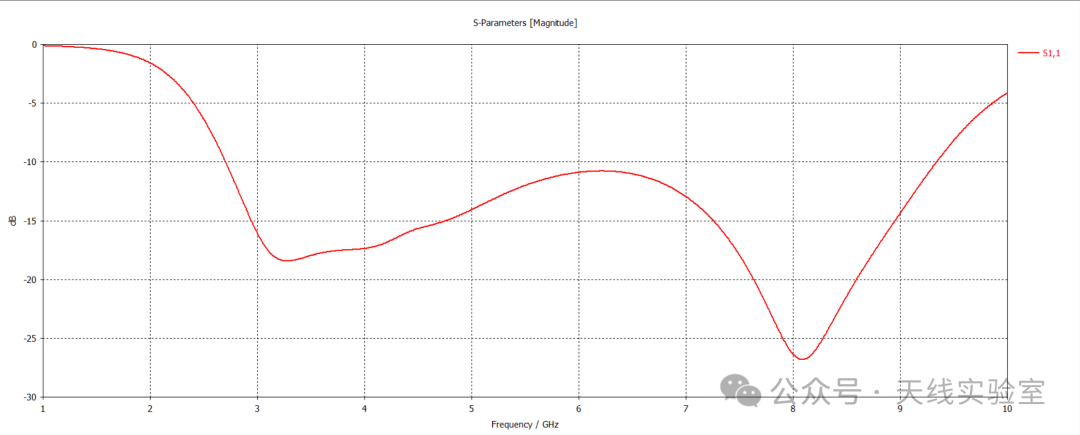

S參數

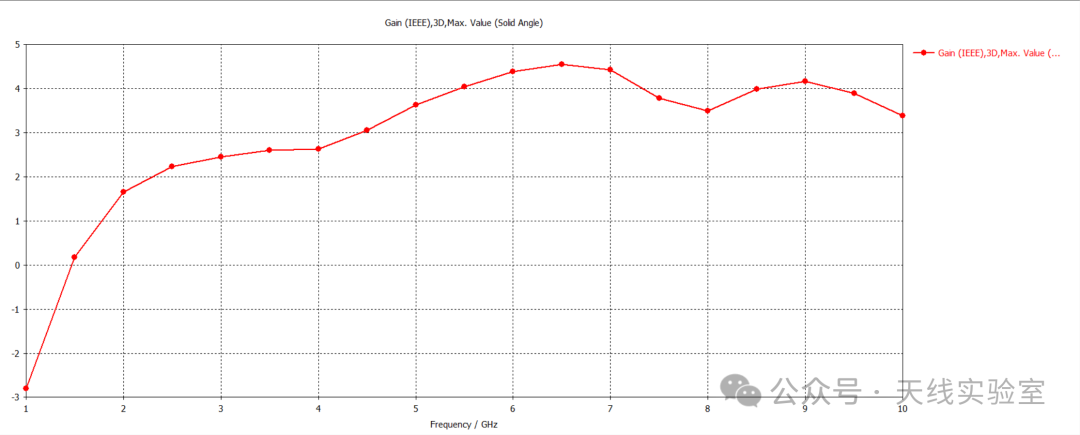

增益隨頻率變化曲線3GHz輻射方向圖

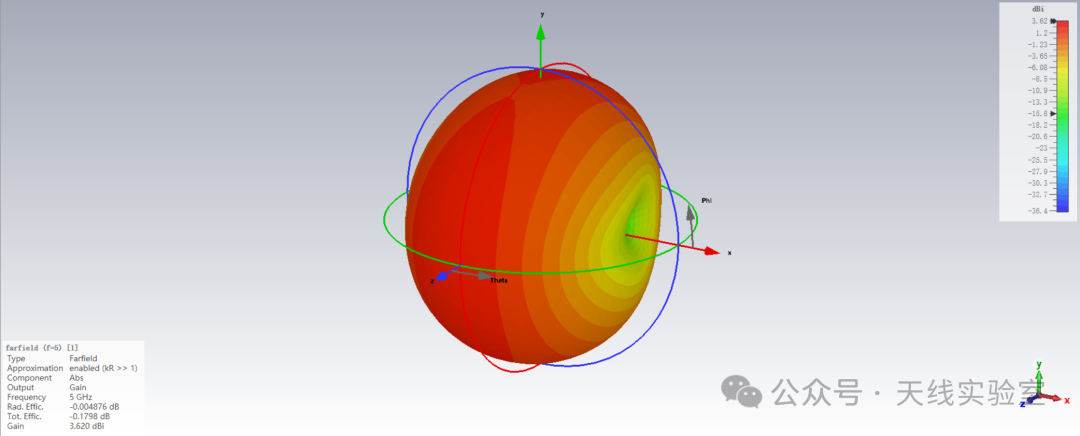

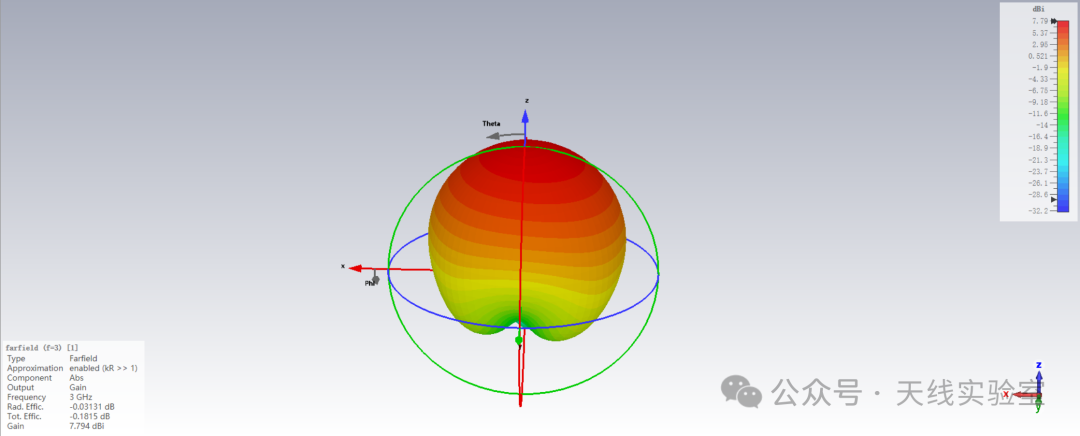

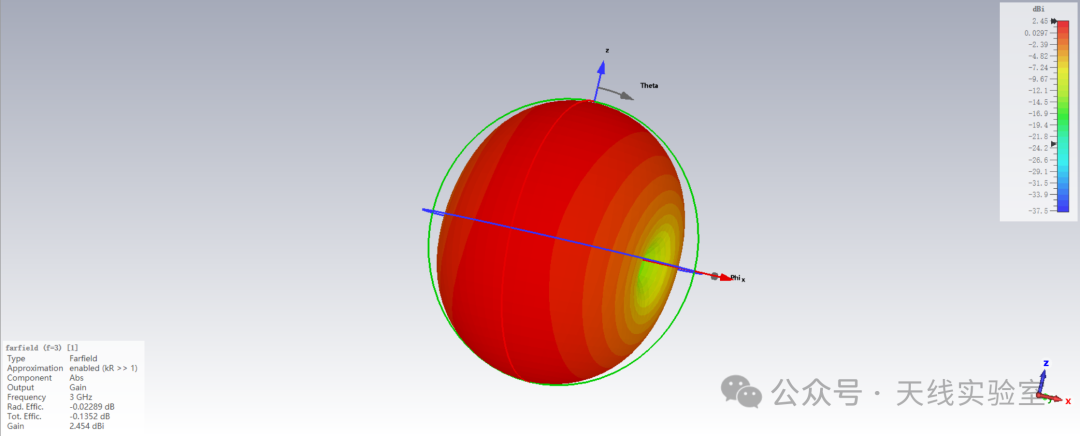

5GHz輻射方向圖

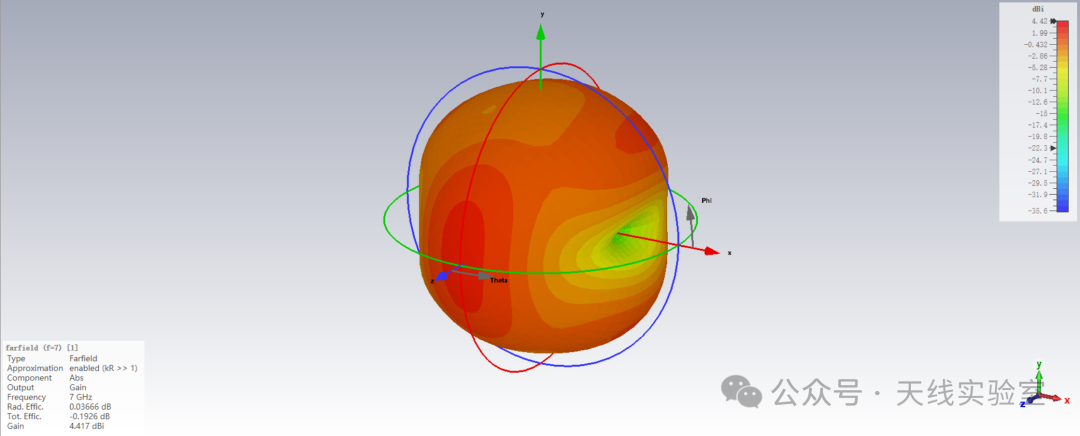

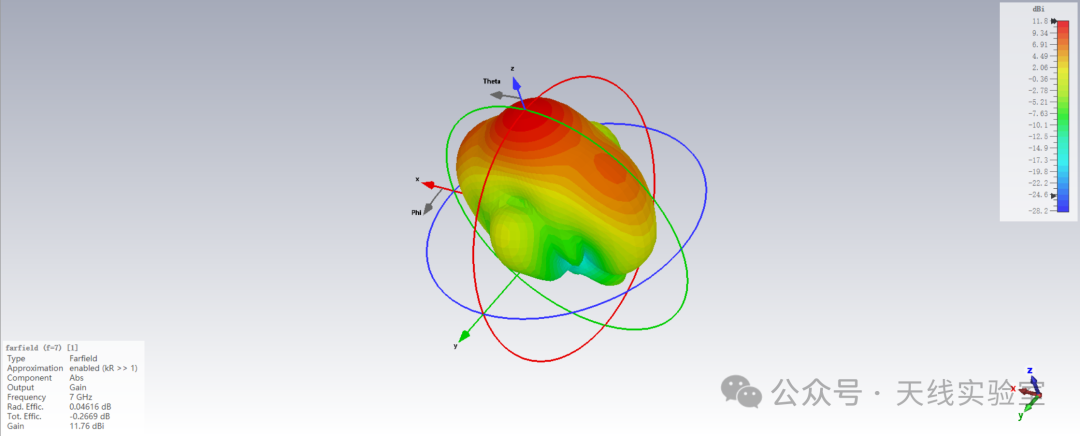

7GHz輻射方向圖

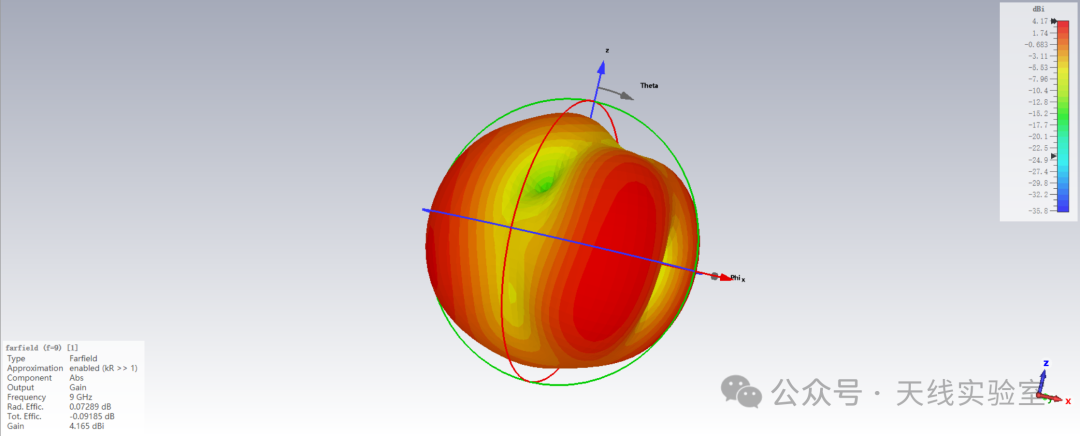

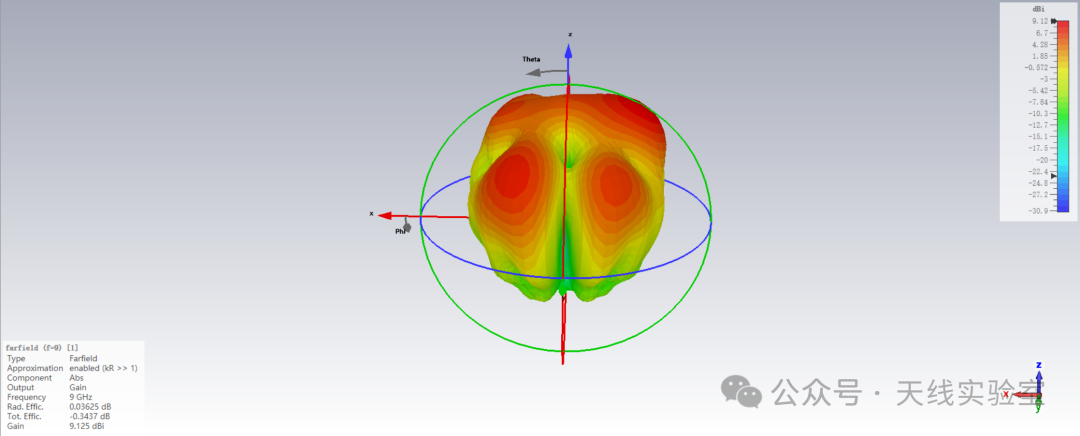

9GHz輻射方向圖

二、添加反射腔模型

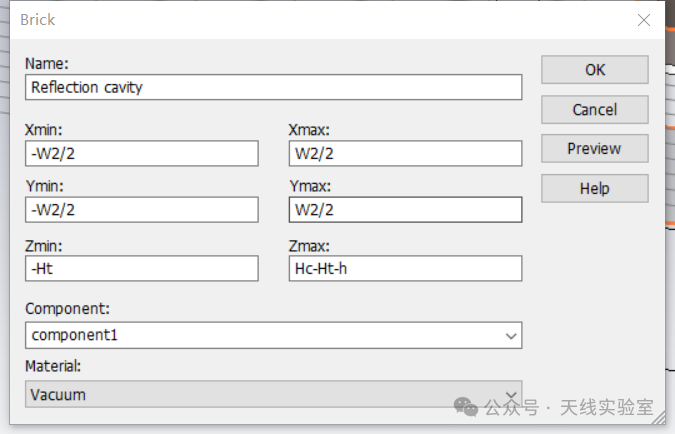

反射腔參數設置

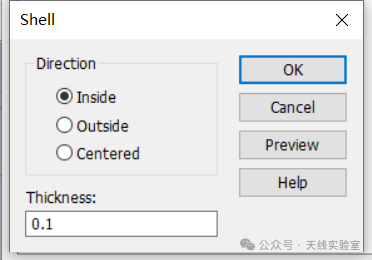

反射腔進行空殼操作

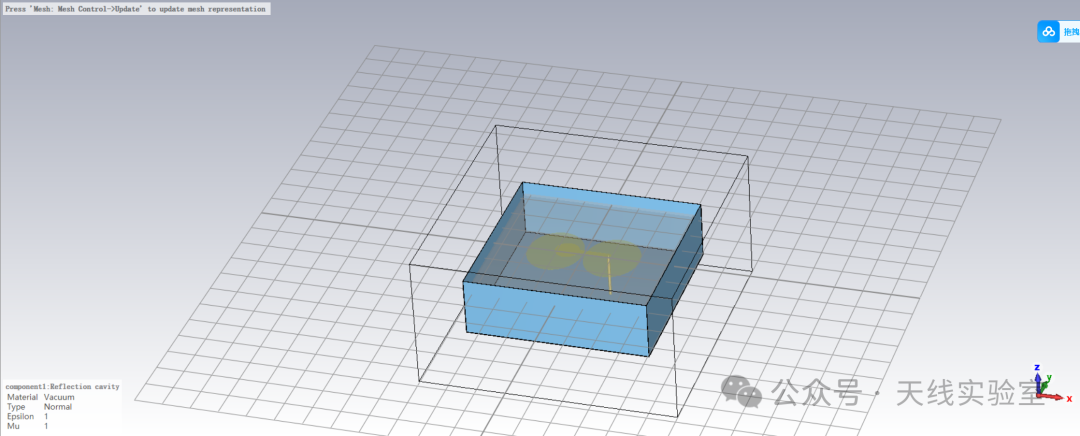

反射腔模型

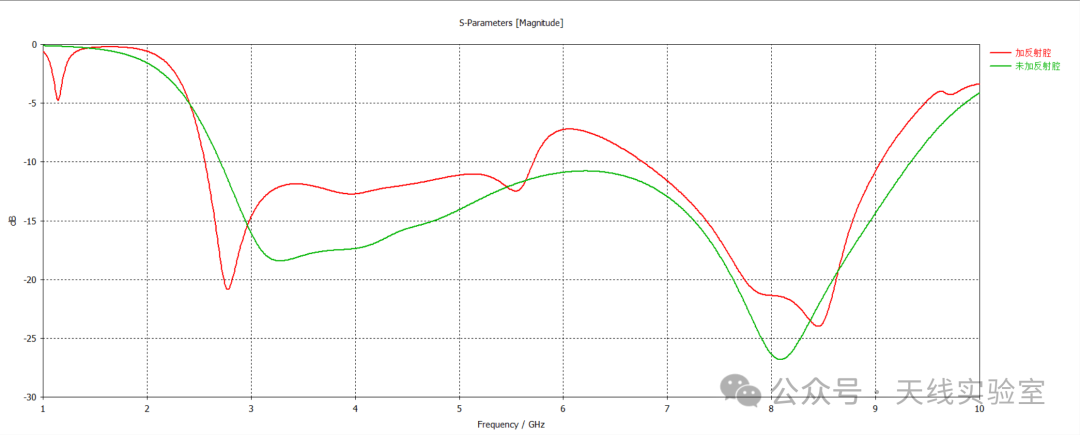

S參數對比

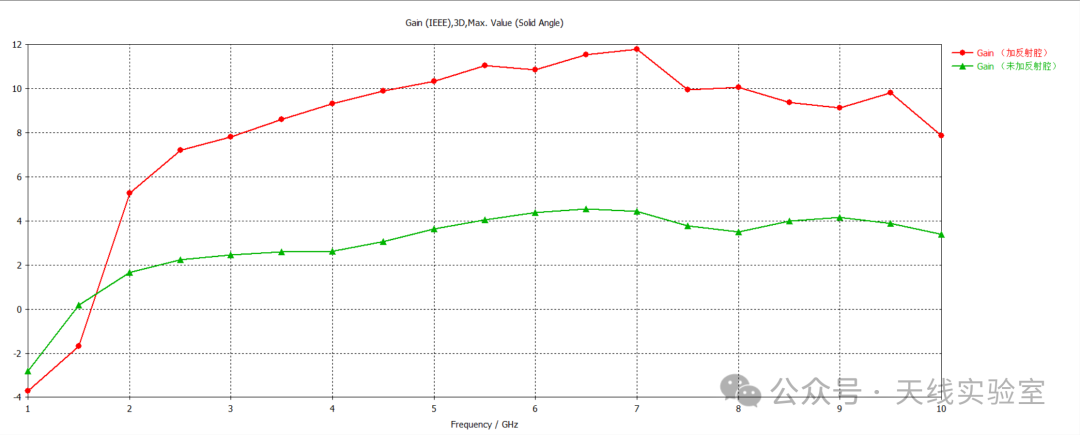

增益隨頻率曲線對比

3GHz輻射方向圖

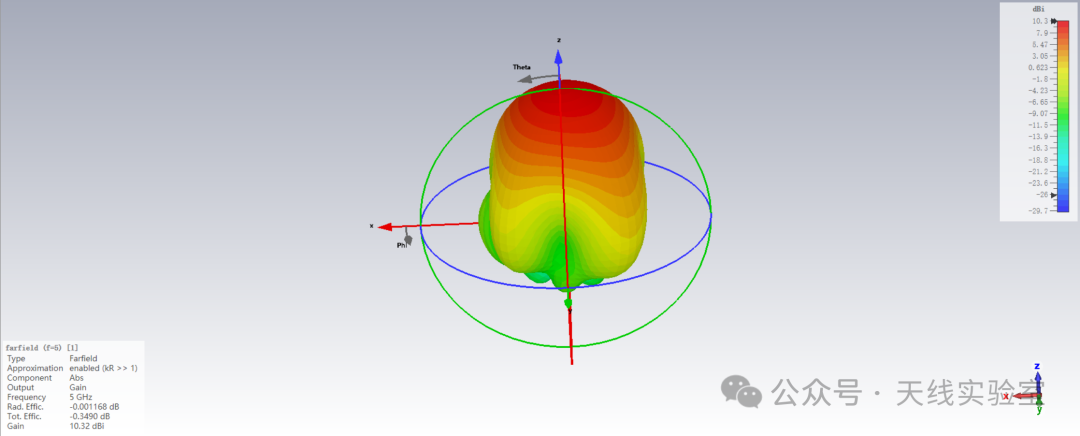

5GHz輻射方向圖

7GHz輻射方向圖

9GHz輻射方向圖

加反射腔未進行優化，S參數不理想，有興趣的伙伴自行進行優化，優化方向如下：L1、L2以及L1與L2的比值對諧振影響較大，可做適當調整;Ht主要影響增益部分，看需調整結合方向圖的不圓度；Gap對天線的阻抗帶寬影響較大。
