產品名稱

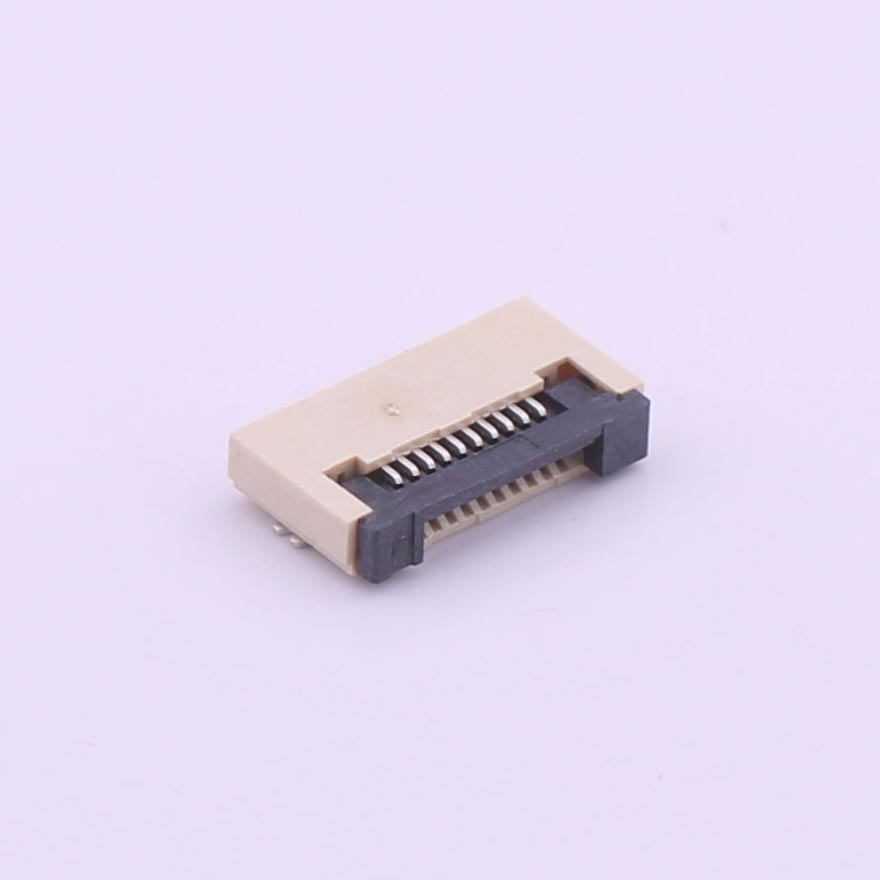

KH-FG0.5-H2.0-10PIN FPC/FFC排線插座

產品概述

KH-FG0.5-H2.0-10PIN是一款專為FPC（柔性印刷電路板）和FFC（柔性扁平電纜）設計的貼片翻蓋式排線插座。該插座采用精密的0.5mm間距設計，高度為2.0mm，擁有10個引腳，確保了高密度連接的同時，也提供了良好的電氣性能和機械穩定性。其翻蓋式設計便于快速安裝與拆卸FPC/FFC線纜，提高了生產效率和維護便捷性。

主要特性

精密間距：0.5mm的引腳間距，適用于高密度的PCB布局，減少空間占用。

低高度設計：整體高度僅為2.0mm，滿足超薄設備對空間的需求。

貼片式安裝：支持SMT（表面貼裝技術）安裝，簡化生產流程，提高自動化水平。

翻蓋式結構：獨特的翻蓋設計，方便FPC/FFC的[敏感詞]與拔出，增強操作便利性。

可靠連接：采用優質材料制造，確保長期穩定的電氣連接和機械強度。

多引腳配置：提供10個引腳，滿足多種信號傳輸需求。

產品優勢

高效便捷：翻蓋式設計簡化了線纜連接過程，提高了生產效率和用戶體驗。

節省空間：緊湊的尺寸設計，特別適合應用于空間受限的電子設備中。

穩定可靠：精密的制造工藝和優質材料保證了連接的穩定性和耐久性。

廣泛兼容性：適用于多種FPC/FFC規格，提高產品的通用性和靈活性。

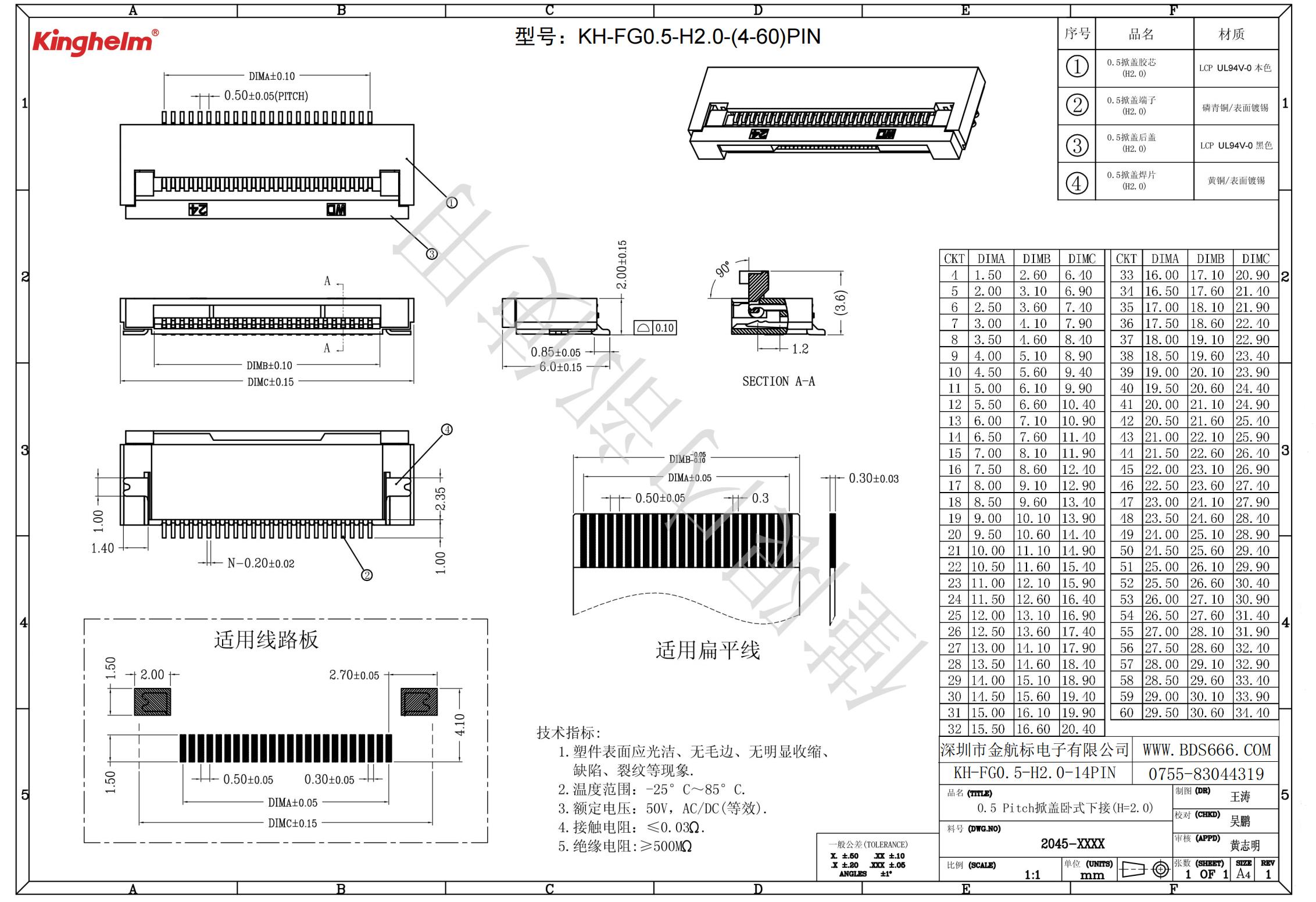

性能參數

應用領域

智能手機、平板電腦等消費電子產品

可穿戴設備（如智能手表、健康監測器等）

醫療設備中的小型化電子組件

車載電子系統（如儀表盤、導航系統）

工業自動化控制設備

注意事項

安裝前檢查：確保插座引腳無損傷，PCB板面清潔無異物。

正確安裝：按照推薦的安裝步驟和參數進行SMT操作，避免過熱損壞。

線纜匹配：選用與插座匹配的FPC/FFC線纜，確保引腳對齊無誤。

操作輕柔：在翻蓋操作時，避免用力過猛導致?lián)p壞。

環境要求：避免在潮濕、高溫或腐蝕性環境中使用，以免影響性能。

產品總結

KH-FG0.5-H2.0-10PIN FPC/FFC排線插座以其精密的間距設計、低高度、貼片式安裝及翻蓋式結構的優勢，成為現代電子設備中不可或缺的連接器組件。其高效便捷的操作方式、節省空間的設計理念和穩定可靠的性能表現，使其在消費電子、醫療設備、車載電子及工業自動化等多個領域得到廣泛應用。通過嚴格遵守安裝注意事項，可以確保該插座在復雜環境中發揮最佳性能，為電子設備提供穩定可靠的信號傳輸解決方案。
