產品名稱

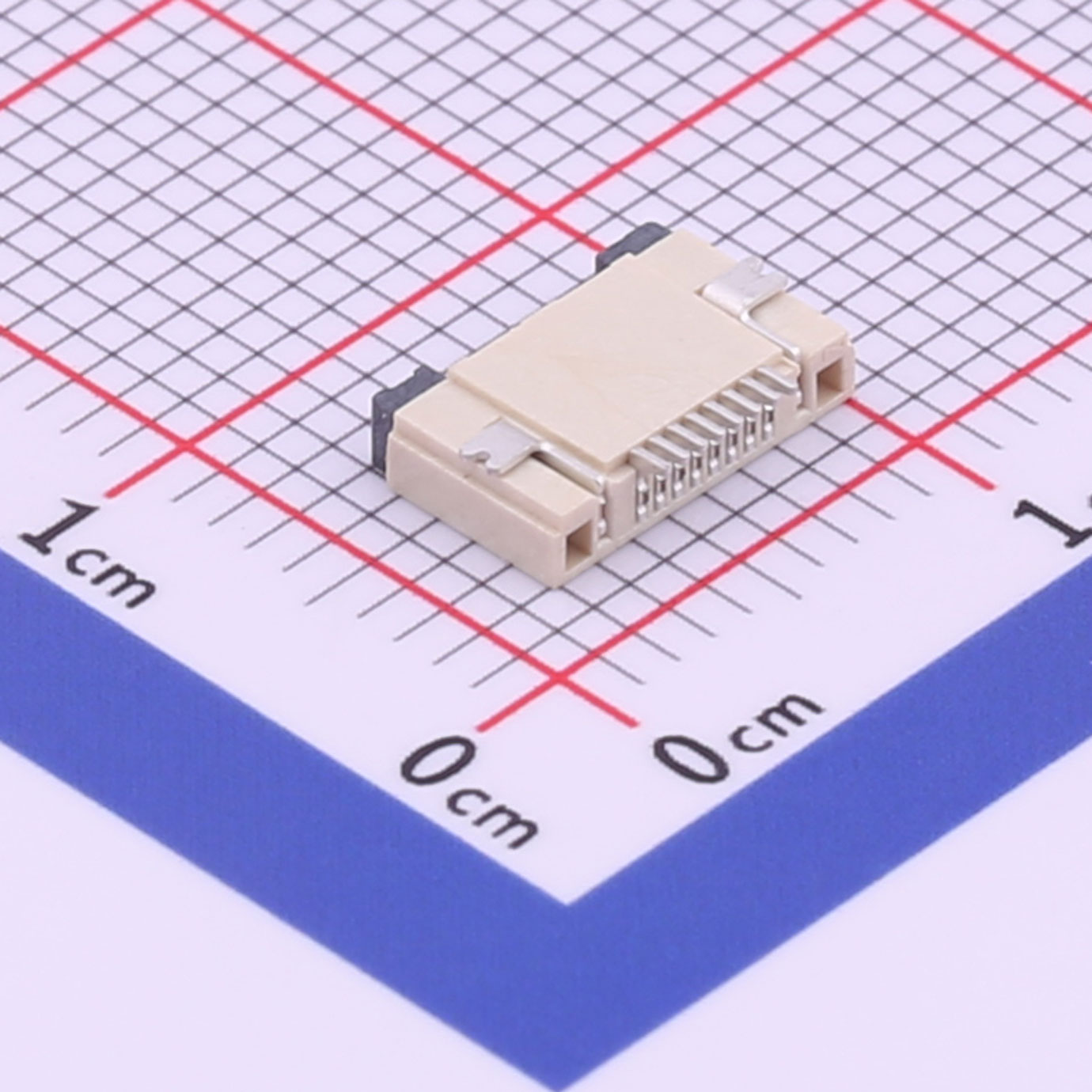

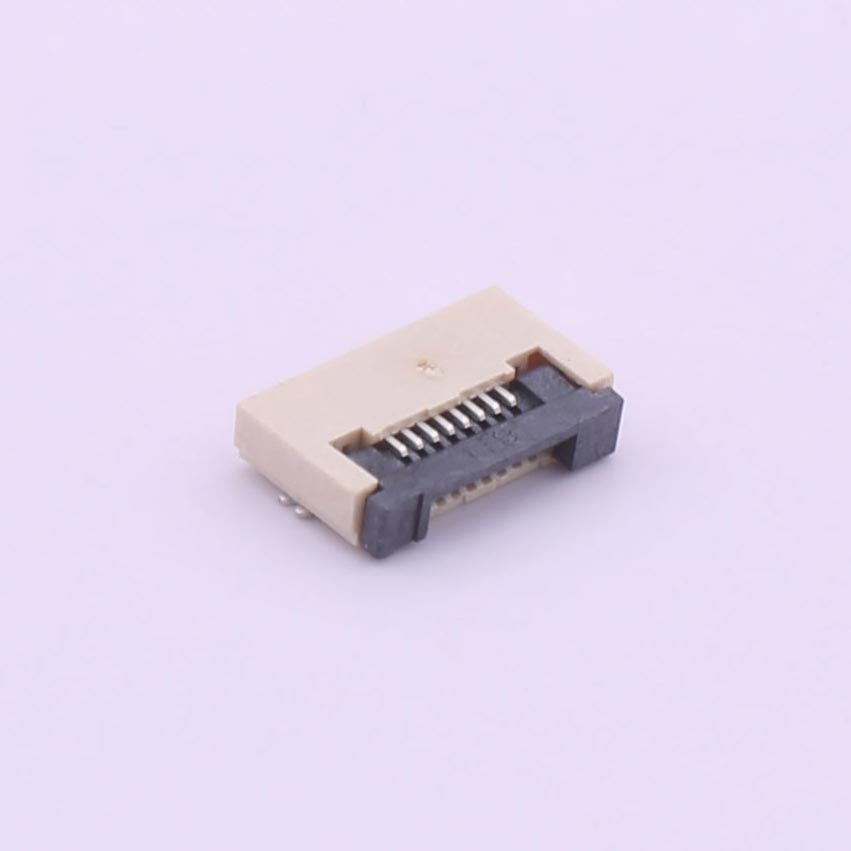

KH-FG0.5-H2.0-8PIN FPC/FFC排線插座

產品概述

KH-FG0.5-H2.0-8PIN是一款專為FPC（柔性印刷電路板）與FFC（柔性扁平電纜）設計的貼片翻蓋式排線插座。該插座采用精密的0.5mm間距設計，高度為2.0mm，擁有8個引腳（PIN），適合高密度、小型化的電子設備連接需求。其翻蓋式設計便于安裝與拆卸FPC/FFC排線，提高了生產效率與連接可靠性。

主要特性

1. 精密間距：0.5mm的引腳間距，滿足現代電子設備對小型化、高集成度的要求。

2. 低高度設計：2.0mm的高度，有助于節省空間，適用于緊湊型電子產品。

3. 8PIN配置：提供8個引腳，支持多種信號和電源傳輸需求。

4. 翻蓋式結構：獨特的翻蓋設計，簡化排線安裝與拆卸過程，提高操作便捷性。

5. 高可靠性：采用優質材料制造，確保長期使用的穩定性和連接的可靠性。

6. 貼片式安裝：支持SMT（表面貼裝技術）安裝，提升生產效率，減少組裝成本。

產品優勢

緊湊的設計使其易于集成到各種小型化電子設備中。翻蓋式設計加快了FPC/FFC的插拔速度，提高了生產線的效率。優質的材料與精密的制造工藝保證了連接的穩定性和耐久性。適用于多種規格的FPC/FFC排線，滿足不同應用場景的需求。

性能參數

應用領域

智能手機及平板電腦等消費電子產品

可穿戴設備（如智能手表、健康監測器等）

數碼相機、攝像機等影像設備

汽車電子系統（如導航儀、中控系統等）

醫療設備中的小型化電子組件

工業自動化控制系統中的精密連接

注意事項

1. 安裝前檢查：確保插座與FPC/FFC排線規格匹配，避免損壞。

2. 操作規范：在安裝與拆卸過程中，應遵循正確的操作規范，避免用力過猛導致?lián)p壞。

3. 環境適應性：注意使用環境，避免在高溫、潮濕或腐蝕性環境中使用，以免影響產品性能。

4. 防靜電處理：在操作過程中應采取防靜電措施，保護電子元器件免受靜電損害。

產品總結

KH-FG0.5-H2.0-8PIN FPC/FFC排線插座以其精密的間距設計、低高度、高可靠性和便捷的翻蓋式安裝特性，成為現代小型化、高集成度電子設備中不可或缺的連接組件。其廣泛的應用領域和顯著的產品優勢，使得該產品在市場上具有極高的競爭力和應用價值。
